6.2.2 Ersetzen der Potentiometer „P7“ und „P8“ durch einen
Schalter
1. Schalten Sie den Sender aus und lösen Sie die Schrauben an der
Rückseite des Senders.
Trennen Sie den Batterienstecker.
2.
sen Sie den Feststell-Inbusschlüssel 1,3 am Knopf des
Potentiometers und schieben Sie es nach oben.
3. Schrauben Sie die 10-mm-Mutter ab.
4. Lösen Sie die Schrauben des Steuerknüppels (mitgelieferter
Schraubenschlüssel Torx T9) und Drehen Sie den Knüppel (a), so
dass das Potentiometer erlischt (siehe Abb. ).
2
3
5. Schieben Sie die Potentiometerachse vorsichtig in Richtung
Sender und entfernen Sie dieses Potentiometer von innen.
6.(b) Setzen Sie einen neuen Schalter ein und befestigen Sie ihn mit
einer Mutter von der Vorderseite des Senders .
(c)
Hinweis: - Die Ersatzmutter ist nicht im Packungsumfang
enthalten und kann als Zubehör gekauft werden.
- Wir empfehlen, zum Festziehen der Schaltermutter den
originalen Montageschlüssel JMS-DC-SNS zu verwenden.
4
4
5
(a)

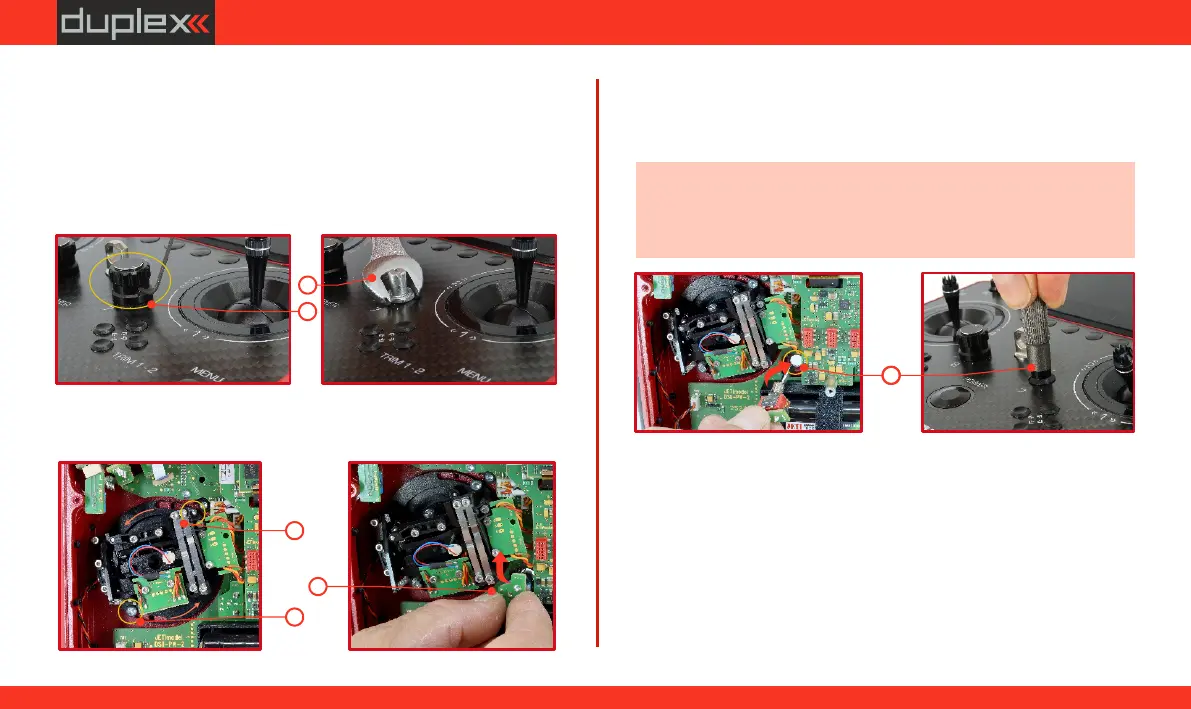

Abb. 6.2.03Abb. 6.2.03Abb. 6.2.03Abb. 6.2.04Abb. 6.2.04Abb. 6.2.04
Abb. 6.2.05Abb. 6.2.05Abb. 6.2.05Abb. 6.2.06Abb. 6.2.06Abb. 6.2.06
6
(b)
(c)
7. Drehen Sie den Steuerknüppel in ihre ursprüngliche Position und
ziehen Sie die Schrauben fest.
8. Schließen Sie den Power-Akku an und schrauben Sie die hintere
Abdeckung des Senders fest. Stellen Sie das aktuelle Datum und
die aktuelle Uhrzeit unter „Menü->System->Konfiguration“ ein.
9. Überprüfen Sie, bzw. stellen Sie den richtigen Schaltertyp für
entsprechende Position ein. („Menü->Erweiterte Einstellungen-
>Knüppelschalter-Einstellungen“).
Abb. 6.2.07Abb. 6.2.07Abb. 6.2.07Abb. 6.2.08Abb. 6.2.08Abb. 6.2.08
