6.2 Austauschbare und zuweisbare Schalter
3
2
Eines der wichtigsten Merkmale eines JETI-Senders ist die große
Schalterflexibilität bei der Funktionszuweisung. Der Sender DS-24II
erkennt automatisch den Typ des Schalters und dieser kann
ausgewählten Funktionen zugeordnet werden.
Es sind viele verschiedene Schalter verfügbar, welche für
unterschiedliche Anforderungen geeignet sind.
Erkundigen Sie sich bei Ihrem Jeti-Händler nach der Verfügbarkeit
der Schalterarten.
Sie können entweder die vorhandenen Schalter austauschen oder
nutzen Sie das optionale Zubehör. Ihr Sender kann mit diesen
Schaltern auf die individuellen Bedürfnisse angepasst werden.
Werkanordnung der Schalter:
Sa - 3 stufiger Schalter kurz
Sb - 2 stufiger Schalter lang
Sc - 2 stufiger Schalter kurz
Sd - 2 stufiger Schalter lang
Se - 3 stufiger Schalter lang
Sf - 2 stufiger Schalter kurz
Sg - 2 stufiger Taster lang
Sh - 2 stufiger Schalter kurz
Sm - 2 stufiger Taster
(untauschbare - Rückplatte)
Sn - 2 stufiger Taster
(untauschbare - Rückplatte)
So - 2 stufiger Taster
(untauschbare -
Tastenrückplatte)
Sp - 2 stufiger Taster
(untauschbare -
Tastenrückplatte)
6.2.1 Verfahren zur Demontage und Montage des Schalters
1. Schalten Sie den Sender aus und entfernen Sie die 8
Befestigungsschrauben der hinteren Abdeckung des Senders.
Als nächstes nehmen Sie die hintere Abdeckung ab.
Um sicher zu gehen, trennen Sie den Sender Akku von der
Hauptplatine.
2. Mit dem speziellen und optionalen Werkzeug für die Ziermuttern
lösen Sie die Ziermutter und schrauben diese ab.
3. Der Schalter kann nun an der Rückseite gefasst und nach innen
abgezogen werden. Der Tausch und Zusammenbau erfolgen
dann in umgekehrter Reihenfolge.

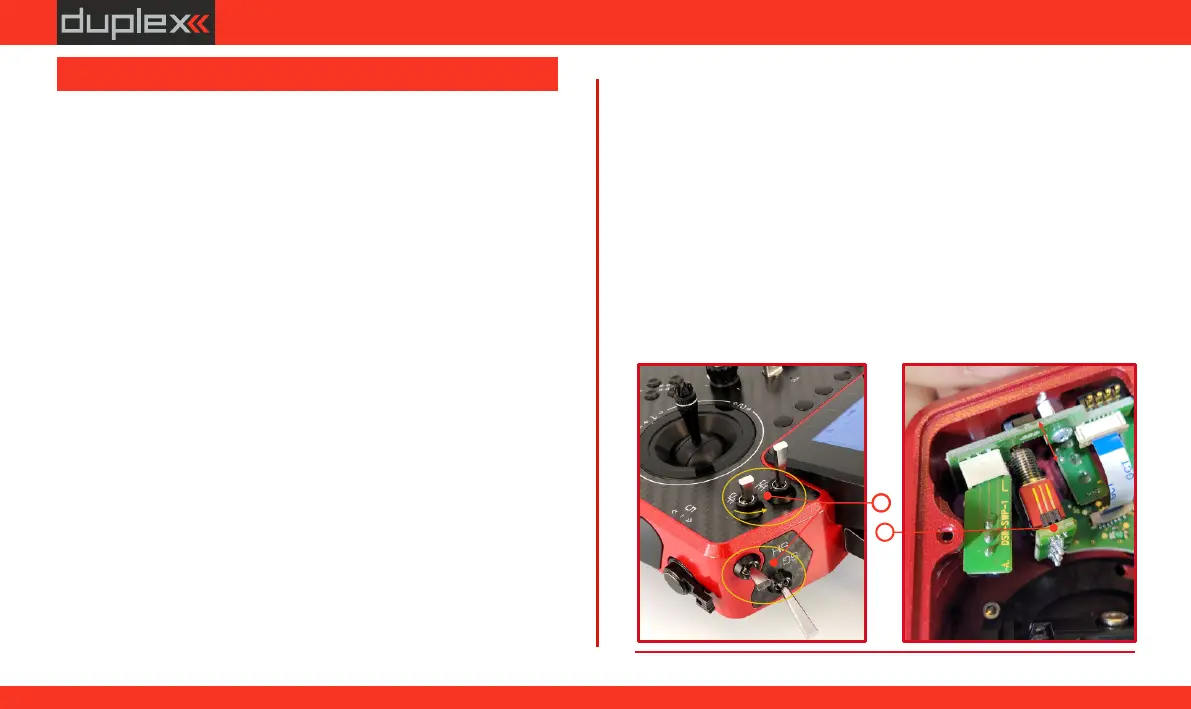

Abb. 6.2.01Abb. 6.2.01Abb. 6.2.01Abb. 6.2.02Abb. 6.2.02Abb. 6.2.02
