radio control system
DE
1. Halten Sie den oberen Teil des
S t eu e r k n ü p pe l s u n d
schrauben Sie es gegen den
Uhrzeigersinn.
2. Drehen Sie das untere
Steuer knü ppel teil im
Uhrzeigersinn, um zu kürzen
oder gegen den
Uhrzeigersinn, um den
Knüppel zu verlängern.
3. Passen Sie den unteren Teil
auf die gewünschte Länge
an, dann schrauben Sie das
Oberteil wieder gegen die
untere Hülse.
4. Ziehen Sie beide Teile gegeneinander gefühlvoll an (kontern).
Warnung: Wenn Sie Steuerknüppel mit eingebauten
Schaltern/Tasten nutzen, dann bitte darauf achten die Kabel nicht
zu sehr zu verdrehen. Am besten, die seitlichen kleinen
Madenschrauben am Knüppelschalter/-taster lösen, um das
Schalterteil frei drehen zu können. Nach der Einstellung der Höhe die
kleine Madenschrauben dann wieder gefühlvoll anziehen.
1
2
3
4
5.1 Steuerknüppel
Anmerkung:
Wenn Sie den Senderdeckel öffnen möchten, dann gehen Sie
wie folgt vor:
1. Sender ausschalten.
2. Ösen und entfernen Sie alle Schrauben des rückseitigen
Deckels mit dem beiliegenden T6 Schraubendreher. Nehmen
Sie dann den Deckel ab.
3. Als Erstes den Sender Akku abstecken!
4. Während der Montagearbeitet mit geöffnetem Sender
Gehäuse kein USB Kabel an den Sender anschließen.
5. Einstellarbeiten an den Steuerknüppeln vornehmen.
6. Zum Abschluss den Sender Akku wieder anschließen, den
Deckel auflegen. Alle Schrauben wieder eindrehen und
gefühlvoll anziehen.
Warnung: Beschädigungsgefahr durch elektrostatische Aufladung!
Stellen Sie sicher, dass Sie und das Werkzeug nicht
elektrostatisch aufgeladen sind. Entladungsarmband
nutzen (erhältlich im Elektronikhandel). Halten Sie den
kontakt mit den Platinen so gering wie möglich.

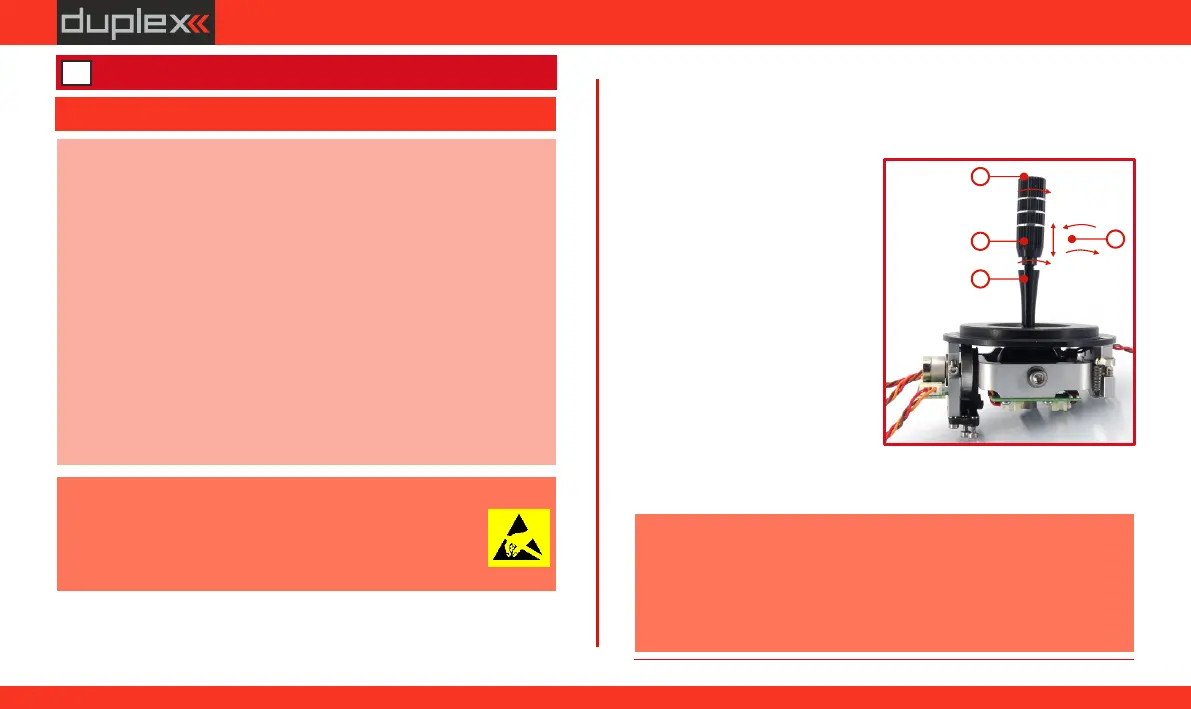

5.1Einstellung der Steuerknüppellänge.1
Die Steuerknüppellänge lässt sich individuell an Ihre Gewohnheiten
anpassen. Das Ende des Steuerknüppels besteht aus zwei Teilen.
5 Beschreibung des Senders DC-24II
44
