Trennen Sie die Kabel der Steuerknüppelbaugruppe von der
Sender-Hauptplatine Steckung ).
X, Y, S
3.
Entfernen Sie die Verbindungskabel der Steueraggregate aus
ihrer Halterung.
4. Entfernen Sie beide Befestigungsschrauben für die
Steueraggregate .
5. Entfernen Sie vorsichtig beide Steueraggregate. Ziehen Sie dazu
die Aggregate vorsichtig Richtung Rückseite des Senders. Diese
Arbeiten am Steueraggregat werden außerhalb des Senders
durchführt.

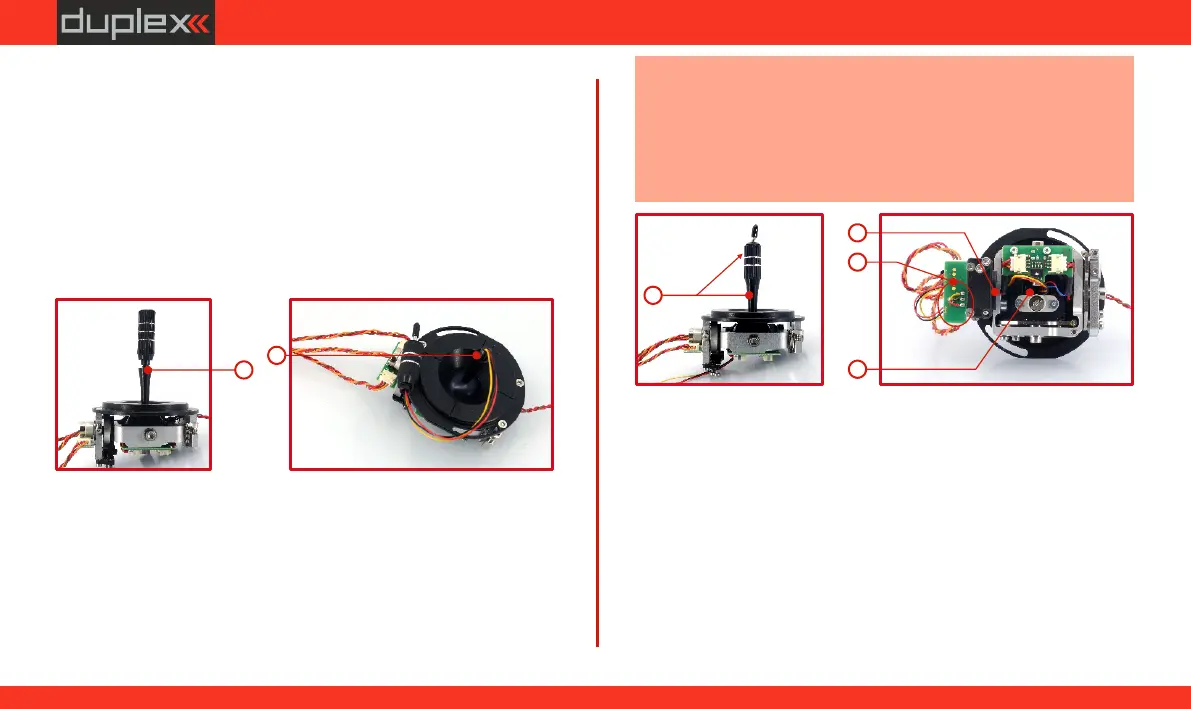

6. Das obere Teil des Steuerknüppels abschrauben.
7. Die Kabel des Knüppelschalters durch das hohle Standrohr des
Steueraggregates führen.
8. Den Knüppelschalter aufschrauben und die gewünschte Länge
einstellen.
Anmerkung: Beachten Sie bitte bei der Montage, dass die Kabel des
Schalters/Tasters durch das Kugellager (9) und die Öffnung in der
Hallsensorplatine (10) verlaufen. Soll die Kppelhöhe später
nochmals verstellt werden, dann die kleine Madenscharaube am
Schalterkopf des Knüppels öffnen und erst dann die Verstellung
vorzunehmen.
9. Die Kabel durch die Kugellager der Knüppelmechanik führen.
10. Die Kabel werden dann durch die Öffnung in der
Hallsensorplatine geführt.
11. Bewegen Sie den Steuerknüppel bis in alle Endpostionen um
sicher zu gehen, dass die Kabel des Schalters/Tasters nirgendwo
an der Mechanik des Knüppelaggregates schleifen bzw.
gespannt werden.
