radio control system
DE

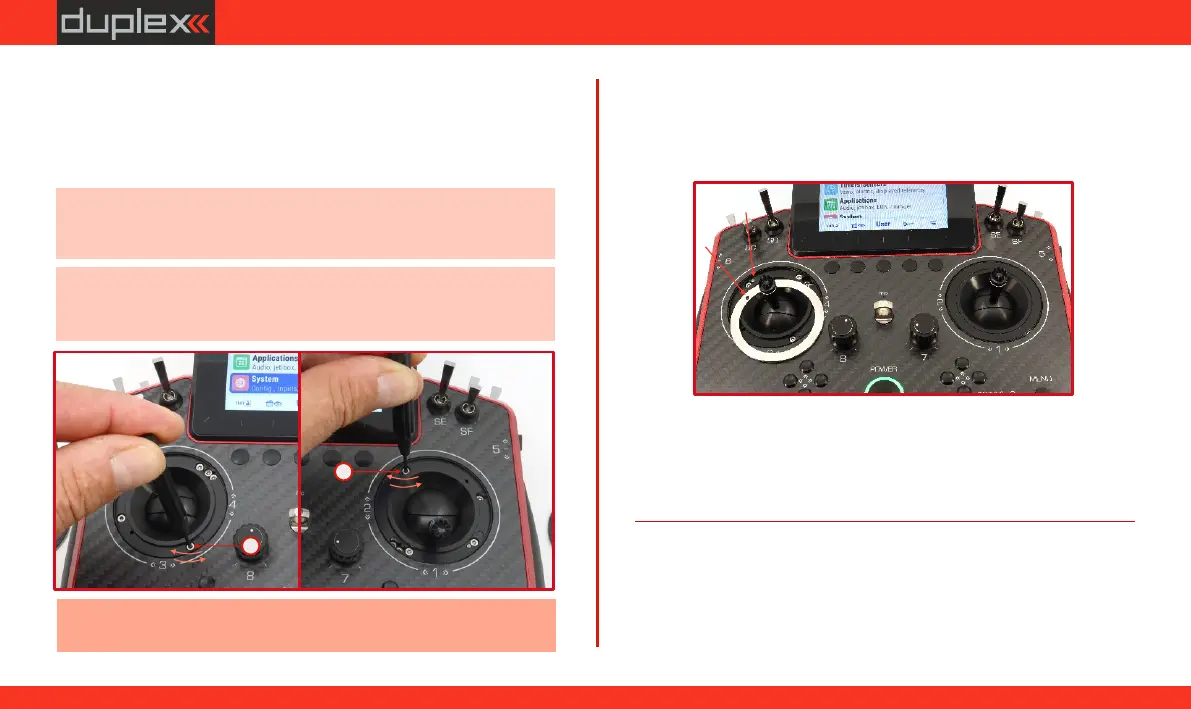

3. Vergrößerung des Bewegungsbereichs des Gashebels:
Stecken Sie den „Inbusschlüssel" in die Stellschraube .
„A"
Durch das Drehen gegen den Uhrzeigersinn vergrößern Sie den
Bewegungsbereich des Gashebels (siehe Abb. 6.23)
- Durch Drehen der Schraube im Uhrzeigersinn reduzieren Sie
den Bewegungsbereich des Gashebels (siehe Abb. 6.23)
-
+
-
+
Abb. 6.23Abb. 6.23Abb. 6.23
LinkeLinkeLinkeRechteRechteRechte
A
A
Hinweis: Bei vollständiger Schaubenfreigabe darf der Kopf der
Schraube nie höher sein als die Sitzposition des
(a)
Abdeckringbereiches (siehe Abb. 6.15).(b)
Hinweis: Wir empfehlen Ihnen, eine geforderte Endposition
(Bewegungstopp) durch schrittweises Verschieben in der
angepassten Achse (während der Einstellung) festzustellen.
Warnung: Ziehen Sie die Schrauben mit einem sogenannten Gefühl
an, um Steuerknüppel-Schaden zu vermeiden.
5. Schalten Sie den Sender ein und gehen Sie zu
„Menü/System/Eingänge anzeigen".
Drücken Sie die Taste „F1" „(Calib)" und führen Sie eine neue
Kalibrierung des Gashebels und seiner Reichweite.
(d)
(e)
Abb. 6.24Abb. 6.24Abb. 6.24
4. Platzieren Sie den Abdeckungsring wieder so auf den
Steuerknüppel, daß die Nut genau auf den Sicherungsstift
(e)
des Steuerknüppels (im Bereich der Stellschraube ) (d)„D"
landet. Der Ring liegt optisch in der Ebene mit Vorderseite des
Senders.
63
