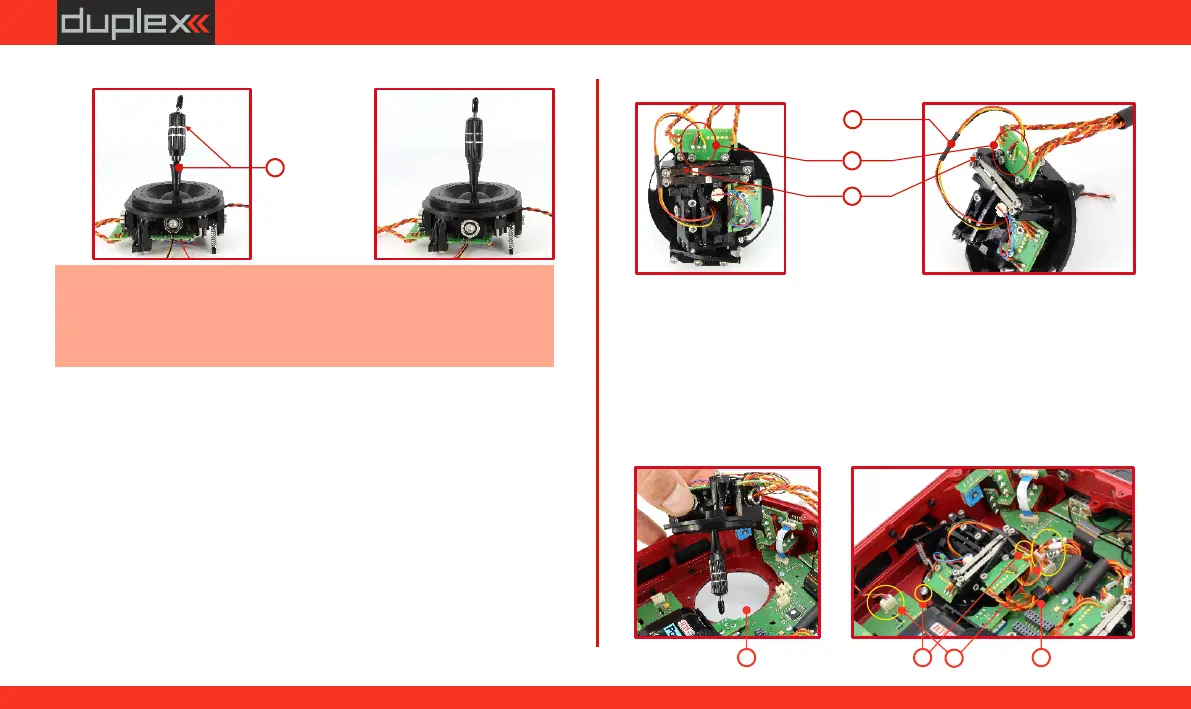

10. Passen Sie die Höhe des Steuerknüppels an.
Hinweis: Nach der Montage von der Schalter-/Tastenhebel ist eine
Höhenverstellung des Knüppelhebels nur durch Loslassen der
Feststellschraube möglich. Andernfalls könnten die Schalter-
/TastenKabel verdreht werden.
10
12. Anschließend fädeln Sie den beigefügten Schlauch auf die
Leiter auf und entsprechend blasen Sie mit der
Heißluftpistolem ab (nach dem Bild)
13. Verbinden Sie die Kabel mit den markierten Lötpads
entsprechend der Farbenmarkierung (siehe Bild)
14. Stellen Sie die Steuerknüppel in alle Extrempositionen ein und
zusätzlich ziehen Sie das Kabel noch etwas mehr vom Knüppel,
um die die Länge der Kabel im beweglichen Teil des Knüppels
zu definieren. Die Kabel sollten in beweglichen Teilen des
Knüppels ausreichend Spielraum haben, um keine
beweglichen Teile zu berühren und auch minimale
Kabelbiegung zu bewirken.
12
13
15
16. Stecken Sie den Steuerknüppel zurück in den Sender.
17. Ziehen Sie beide Befestigungsschrauben des Steuerknüppels
fest.
18. Stecken Sie die Kabelstecker ein, die vom Steuerknüppel
ausgehen (4 Anschlüsse und vom einem
X, Y, SVM
Steuerknüppel).
19. Befestigen Sie die Kabel der Steuerknüppel wieder in den
Haltern.
15. Befestigen Sie die Kabel im Schlauch am definierten Platz des
Knüppels (siehe Bild).
[
17
16
XXX
YYY
SSS
VMVMVM
18
19
71
