7.6- Alineación entre las poleas
Cuando la máquina sale de fábrica equipada
con motor, las poleas (1 y 2) ya salen
alineadas.
No te olvides de volver a instalar las tapas
de protección. Nunca opere la máquina
sin él!

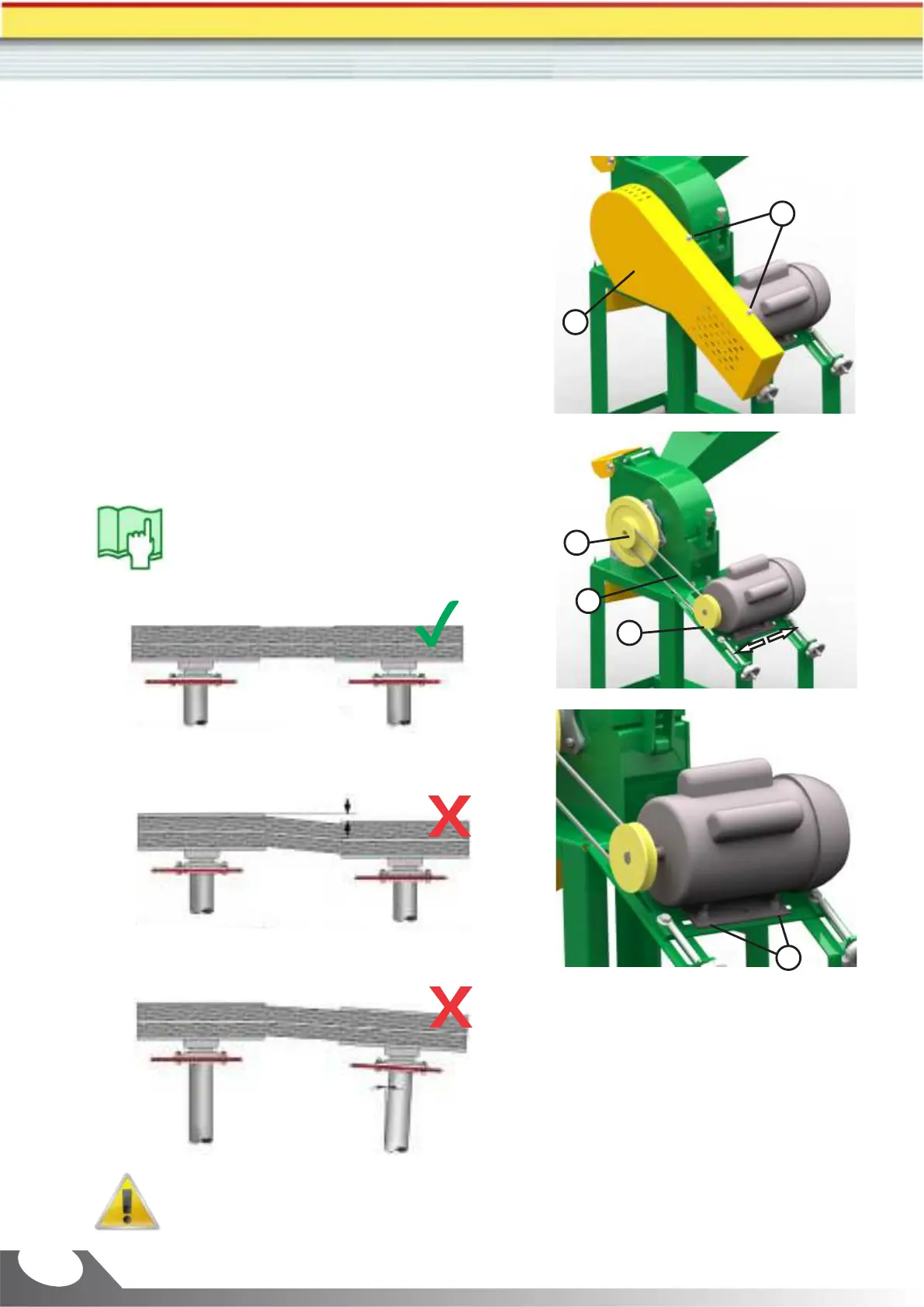

3º- Alineación incorrecta: Uno de los ejes está
desplazado.
2º- Alineación incorrecta: poleas defasadas.
1º- Alineación correcta.
La correcta alineación entre la polea del motor (1) y
polea de la máquina (2) es fundamental para el buen
funcionamiento de la máquina y la larga vida útil de la
correa (3).
a) Quite la cubierta (4) aflojando las 2 tuercas (5).
b) Afloje (no quite) las cuatro tuercas (6) de fijación del
motor.
c) Desplace el motor hacia un lado como sea necesario,
hasta obtener la alineación correcta. Vea los ejemplos
de alineación en la figura abajo.
d) Apriete las tuercas (6).
4
5
2
1
6
3
