7.7- Ajuste de la tensión y cambio de la correa

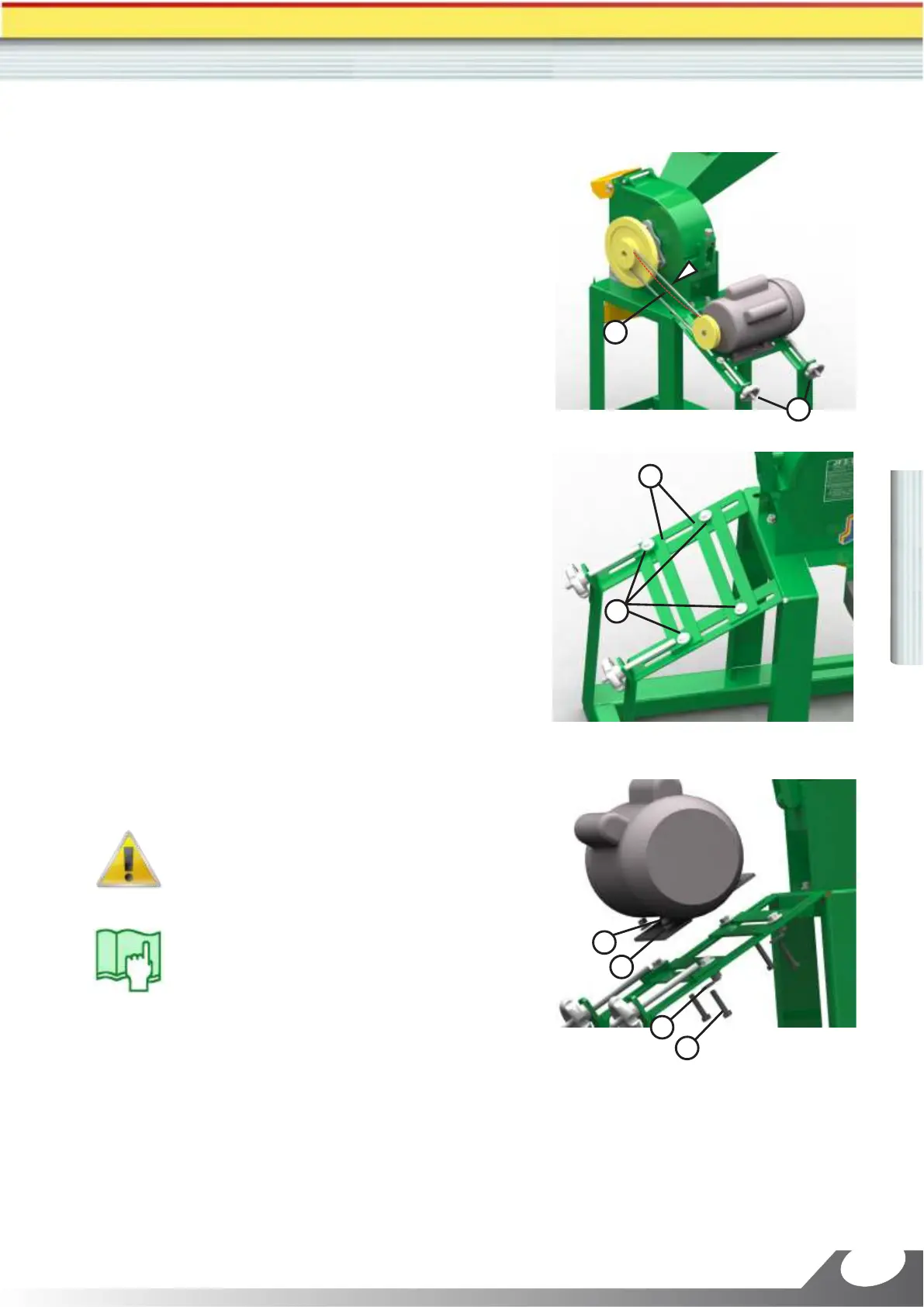

El motor es fijado en una base móvil que se puede
ajustar apretando o aflojando los manípulos (2).
OBS.: Antes de ajustar la tensión a través del manípulo,
debe aflojar las tuercas (B) para que los soportes (A)
pueden moverse con facilidad.
El ajuste se realiza de la siguiente manera::
1º- Al apretar el manípulo, el motor se desplaza en la
dirección opuesta de la máquina, por lo tanto la correa
se tensa.
2º- Cuando se suelta el manípulo, el motor se mueve en
la dirección de la máquina, con lo que la tensión de la
correa se alivia.
OBS.: No deje la correa completamente suelta!
La holgura (deflexión) deve estar entre 5 y 10 mm.
Compruebe la tensión de la correa (1) a cada 50 horas
de trabajo o semanalmente y al realizar el ensamble de
un motor, siga las instrucciones:
Montaje del motor:
1- Ajuste los soportes (A) de manera que el
espacamiento es lo mismo que la base del motor.
2- Luego, coloque el motor en el soporte, gire el tornillo
(3) y la arandela (4) y fije con la arandela (5) y la tuerca
(6) en los cuatro lados de la base del motor.
1
2
3
A
4
5
6
No te olvides de volver a instalar las tapas
de protección. Nunca opere la máquina si
él!
Notas:
1- Grasa, aceite o suciedad perjudican la
correa, provocando deterioración premature.
Por lo tanto, mantenga la correa siempre bien
limpia.
2- Si la correa quedase resequida, hubiese
soltura de material o fibras sueltas, cámbiela
inmediatamente.
B
