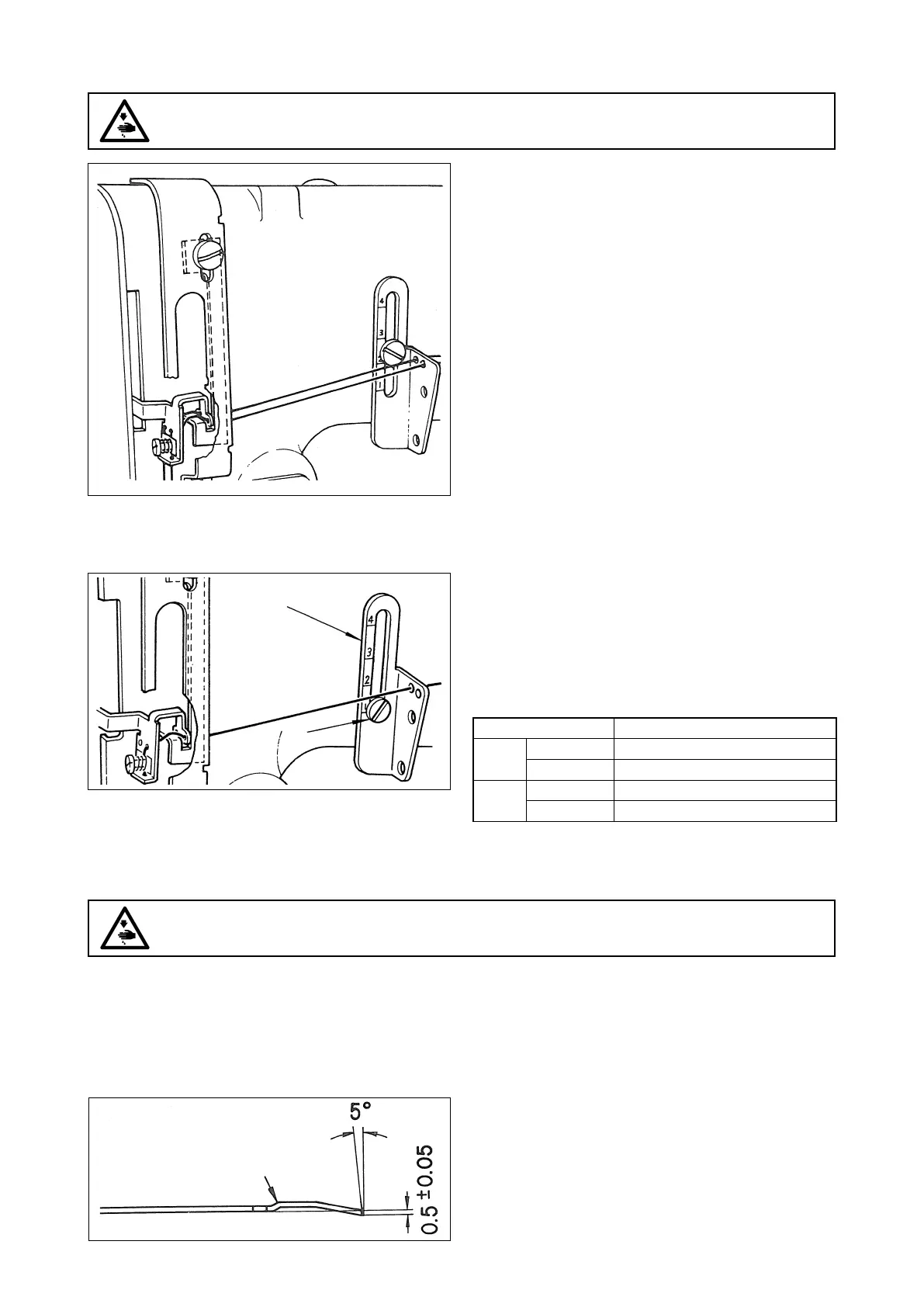

25. POSITION DE L’ŒILLET POUR FIL DU CADRE
La tension du fi l change en déplaçant le guide-fi l inter-
médiaire
1
en haut et en bas.
La tension du fi l augmente en déplaçant le guide-fi l inter-
médiaire vers le haut et diminue en le déplaçant vers le bas.
En général, ajuster la position de la vis de fi xation
2
en consultant le tableau ci-dessous.
Fil utilisé Échelle sur le guide-fi l intermédiaire
Fil de
coton
N° 80 à N° 50
2 à 3
N° 30 à N° 20 3 à 4
Fil syn-
thétique
N° 80 à N° 50
1 à 2
N° 30 à N° 20 2 à 3
26. COUPE DU FIL (MH-481-4, MH-481-5, MH-484-4, MH-484-5)
1. Ensemble de plaque de montage de couteau mobile
Des essais préliminaires de coupe du fi l et de serrage du fi l peuvent être effectués individuellement sur l'ensemble
de plaque de montage de couteau mobile.
(Après avoir terminé les réglages suivants, accrocher les fi ls manuellement avec le creux du couteau mobile, tirer
le couteau mobile dans le couteau fi xe pour serrer les fi ls; les fi ls seront coupés.)
Dimensions du couteau fi xe
Lors de l'aiguisage du couteau fi xe, rectifi er la partie
A
pour obtenir une cote de 0,5±0,05 mm.
A
1
2
AVERTISSEMENT :
Pour ne pas risquer des blessures dues à une brusque mise en marche de la machine, toujours mettre la machine hors
tension et s’assurer que le moteur est complètement arrêté avant de commencer l’opération ci-dessous.
AVERTISSEMENT :
Pour ne pas risquer des blessures dues à une brusque mise en marche de la machine, toujours mettre la machine hors
tension et s’assurer que le moteur est complètement arrêté avant de commencer l’opération ci-dessous.
24. POSITION DU LEVIER RELEVEUR DE FILS
Une boucle plus grande est formée par le fi l d'aiguille,
et simultanément, une boucle formée est resserrée en
ajustant le mouvement du levier releveur de fi ls de telle
manière que le fi l d'aiguille est tiré vers le haut de la
manière illustrée, lorsque la barre à aiguille a atteint
son point de repos inférieur.
Si un fi l fi n est utilisé, il est nécessaire d’abaisser le
levier releveur de fi ls à la position la plus basse.
