16. FIXATION DE LA GRIFFE D’ENTRAÎNEMENT
[MH-481, MH-481-4, MH-481-5]
Standard
[MH-484, MH-484-4, MH-484-5]
Griffe d'entraînement principal
Griffe d’entraînement différentiel
Plaque à aiguille
Vis de réglage de la griffe d'entraînement
Manivelle de l’arbre oscillant d’entraînement
Type A
Type B

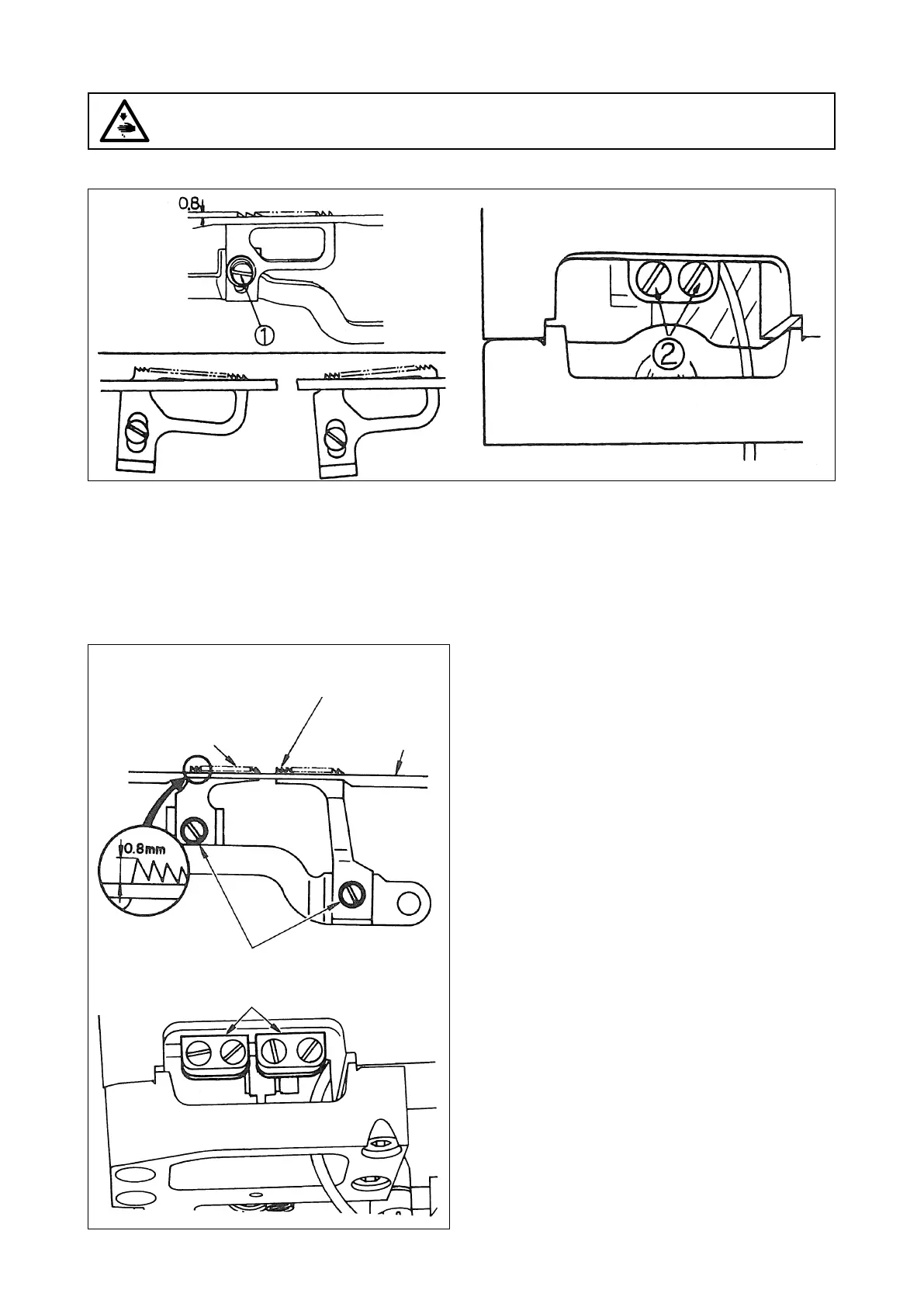

Si la vis
2
de la fi gure se desserre, l’inclinaison de la griffe d'entraînement peut être ajustée sur le type A ou B. La
quantité maximale de saillie de la griffe d'entraînement est de 0,8 mm (1/32"). Ajuster à cette quantité avec la vis
1
.
La hauteur standard de la griffe d'entraînement princi-
pal est de 0,8 mm (1/32") au-dessus de la surface de la
plaque à aiguille. Au point le plus élevé, la griffe d'en-
traînement principal doit être dans une position face
vers l’avant (pente descendante) et la griffe d’entraîne-
ment différentiel doit être dans une position horizontale
comme illustré.
Par ailleurs, ajuster la griffe d’entraînement différentiel
pour enfoncer la plaque à aiguille en même temps que
la griffe d'entraînement principal.
Ces ajustements sont faits au moyen des vis de fi xation
de la griffe d'entraînement et de la manivelle de l’arbre
oscillant d’entraînement.
AVERTISSEMENT :
Pour ne pas risquer des blessures dues à une brusque mise en marche de la machine, toujours mettre la machine hors
tension et s’assurer que le moteur est complètement arrêté avant de commencer l’opération ci-dessous.
