6. POSIZIONAMENTO AGO
Utilizzare un ago TV×7.
Sono applicabili diversi numeri di ago. Tuttavia, selezionarne uno appropriato a seconda dello spessore del fi lo e
del tipo di materiale da utilizzare. (da #9 a #21)
1) Girare il volantino per portare la barra ago alla posizione più alta della sua corsa.
2) Allentare la vite di tenuta
2
dell'ago. Tenere l'ago
1
in modo che la parte incava sia volta verso la direzione di
trasporto.
3) Inserire l'ago
1
facendolo penetrare il più possibile nel foro di tenuta dell'ago.
4) Stringere la vite di tenuta
2
dell'ago saldamente.
Fissare l'ago in modo che la cruna dell'ago sia volta verso A per fi lo continuo, o verso B per fi lo di cotone in modo
da evitare salti di punto del fi lo dell'ago. Per effettuare l'affrancatura regolarmente, non lasciare che la cruna del-
l'ago sia volta verso C.

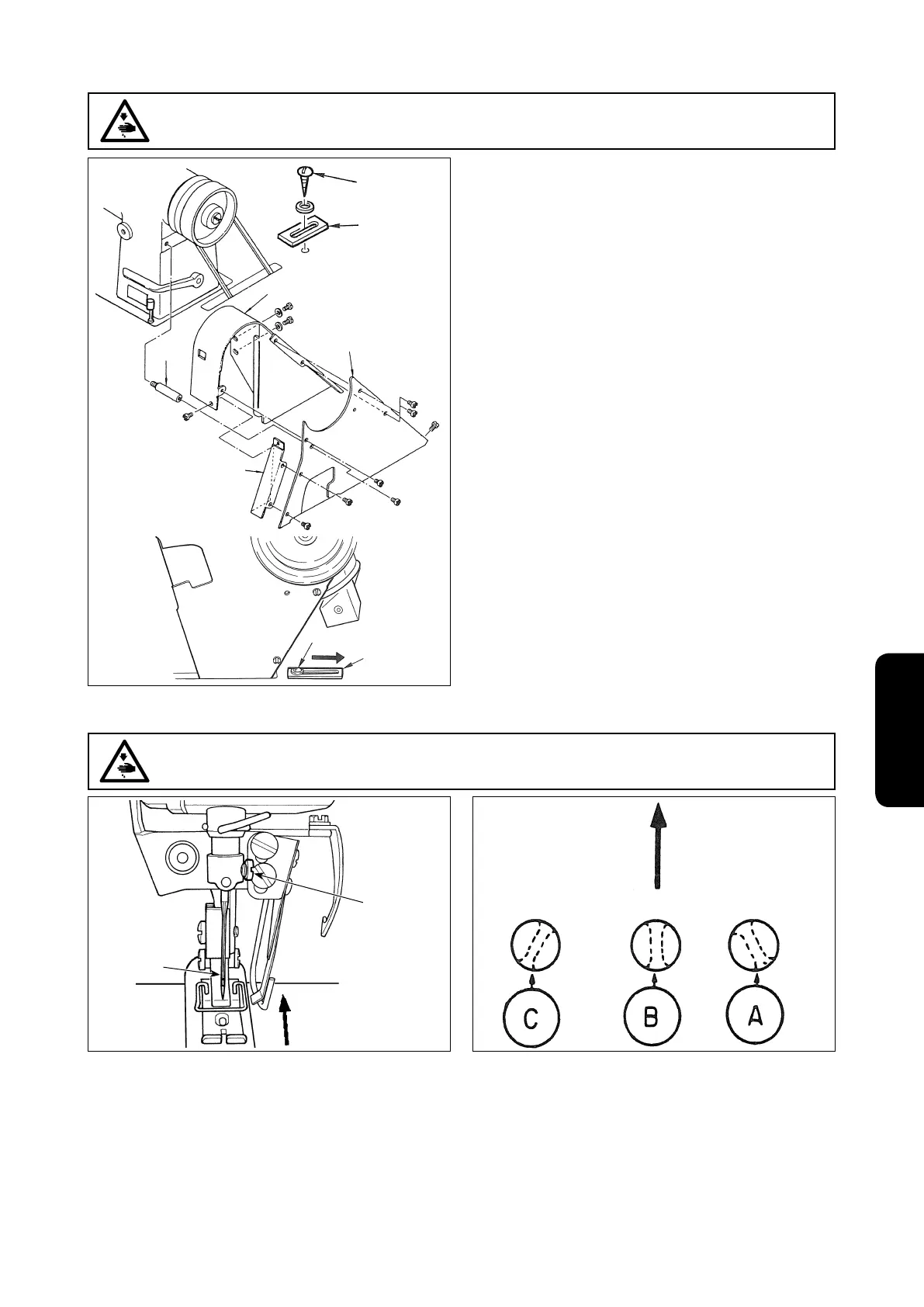

5. INSTALLAZIONE DEL COPRICINGHIA
1. Inserire supporto
1
del copricinghia nel foro ma-
schiato nel braccio della macchina.
2. Fissare copricinghia
2
temporaneamente sulla testa
della macchina con viti.
3. Inclinando leggermente la testa della macchina, infi -
lare coperchio laterale
3
all'interno della puleggia
esterna e fi ssare coperchio laterale
3
con quattro
viti.
4. Fissare coperchio laterale
3
su supporto
1
.
5. Allentare le viti nel copricinghia, e regolare la posi-
zione di copricinghia
2
correttamente.
6. Fissare coperchio
4
dell'avvolgibobina con tre viti.
7. Fissare piastra ausiliaria
5
del copricinghia come
illustrato nella fi gura.
(Attenzione) 1. Quando la macchina viene incli-
nata, allentare vite per legno
6
in
piastra ausiliaria
5
del copricin-
ghia e spostare la piastra ausilia-
ria nella direzione della freccia
in modo che essa non tocchi il
copricinghia come mostrato nella
fi gura.
2. Dopo che la macchina è stata sol-
levata, riportare piastra ausiliaria
5
del copricinghia alla posizione
precedente.
