27. REGOLAZIONE DELLO SCARTAFILO (MH-481-4, MH-481-5, MH-484-4, MH-484-5)
Scartafi lo
Cuscino
Pistone dell'elettro valvola
1
1
Scartafi lo
Scartafi lo
Ago

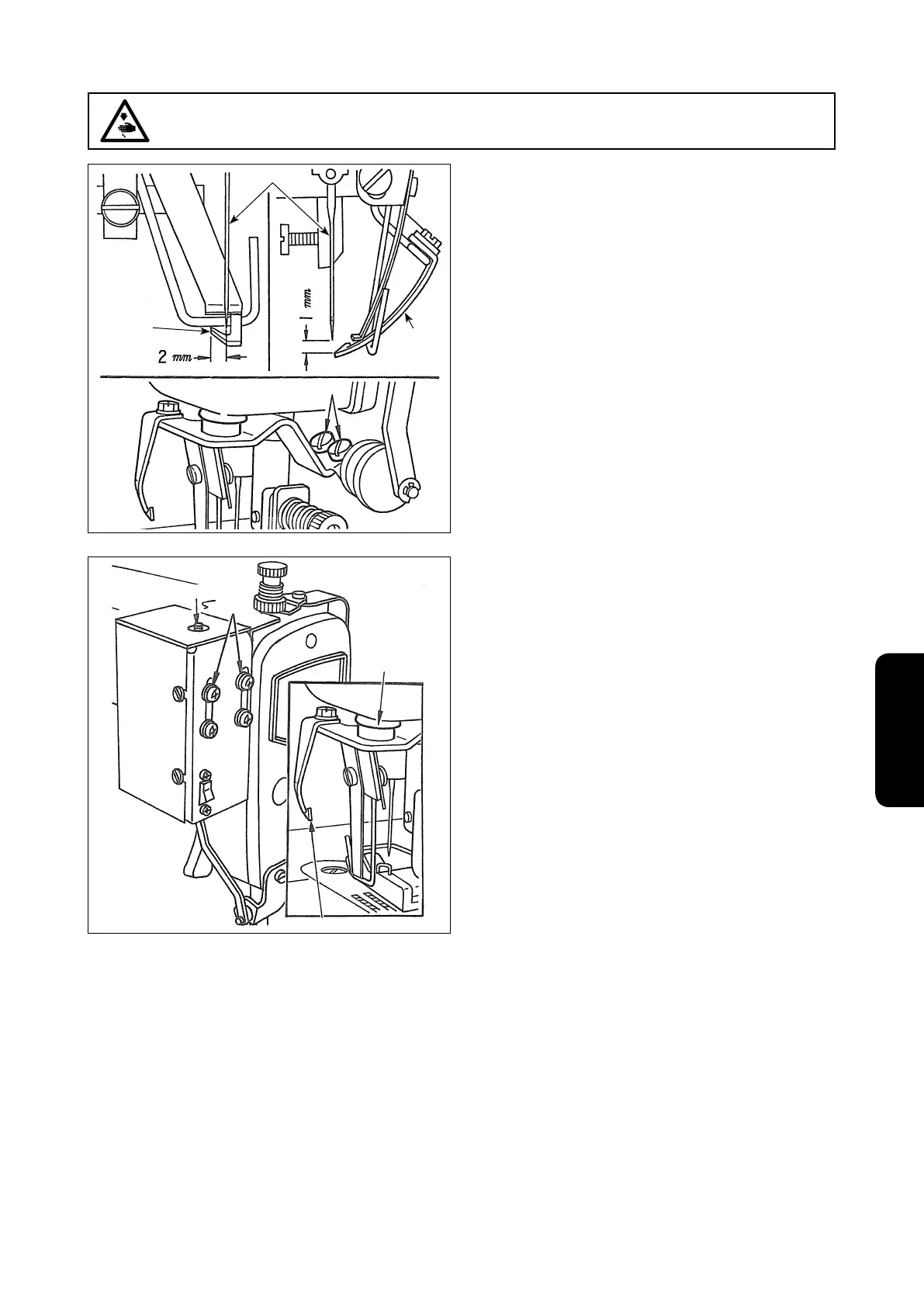

Posizione dello scartafi lo contro l'ago
Il gioco verticale tra lo scartafi lo e la punta dell'ago
deve essere 1 mm e il gioco orizzontale con il centro
dell'ago deve essere 2 mm. Si può regolarlo allentando
le viti
1
di fi ssaggio sul braccio di movimentazione
dello scartafi lo.
La posizione più avanzata dello scartafi lo
La posizione più avanzata dello scartafi lo è determinata
dalla posizione dell'elettro valvola di movimento dello
scartafi lo. Regolare la posizione dell'elettro valvola
per mezzo di vite
1
in modo che l'estremità superiore
dello scartafi lo raggiunga l'estremità sinistra del piedi-
no premistoffa quando il pistone dell'elettro valvola è
andato alla sua posizione più alta.
* Dopo che una posizione corretta è stata ottenuta,
assicurarsi che lo scartafi lo non tocchi l'ago e che
cuscino attaccato al braccio di movimento dello
scartafi lo rimanga sulla superfi cie inferiore del brac-
cio quando lo scartafi lo è stato portato indietro.
Se il cuscino non rimane sulla superfi cie del brac-
cio, si deve regolare la posizione dell'elettro val-
vola, perché l'elettro valvola è stata installata a una
posizione troppo alta o la corsa dell'elettro valvola è
più corta dello standard di 8,5 mm.
AVVERTIMENTO :
Al fi ne di evitare ferimenti causati dall’avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo
che il motore abbia completamente cessato di ruotare.
