– 12 –

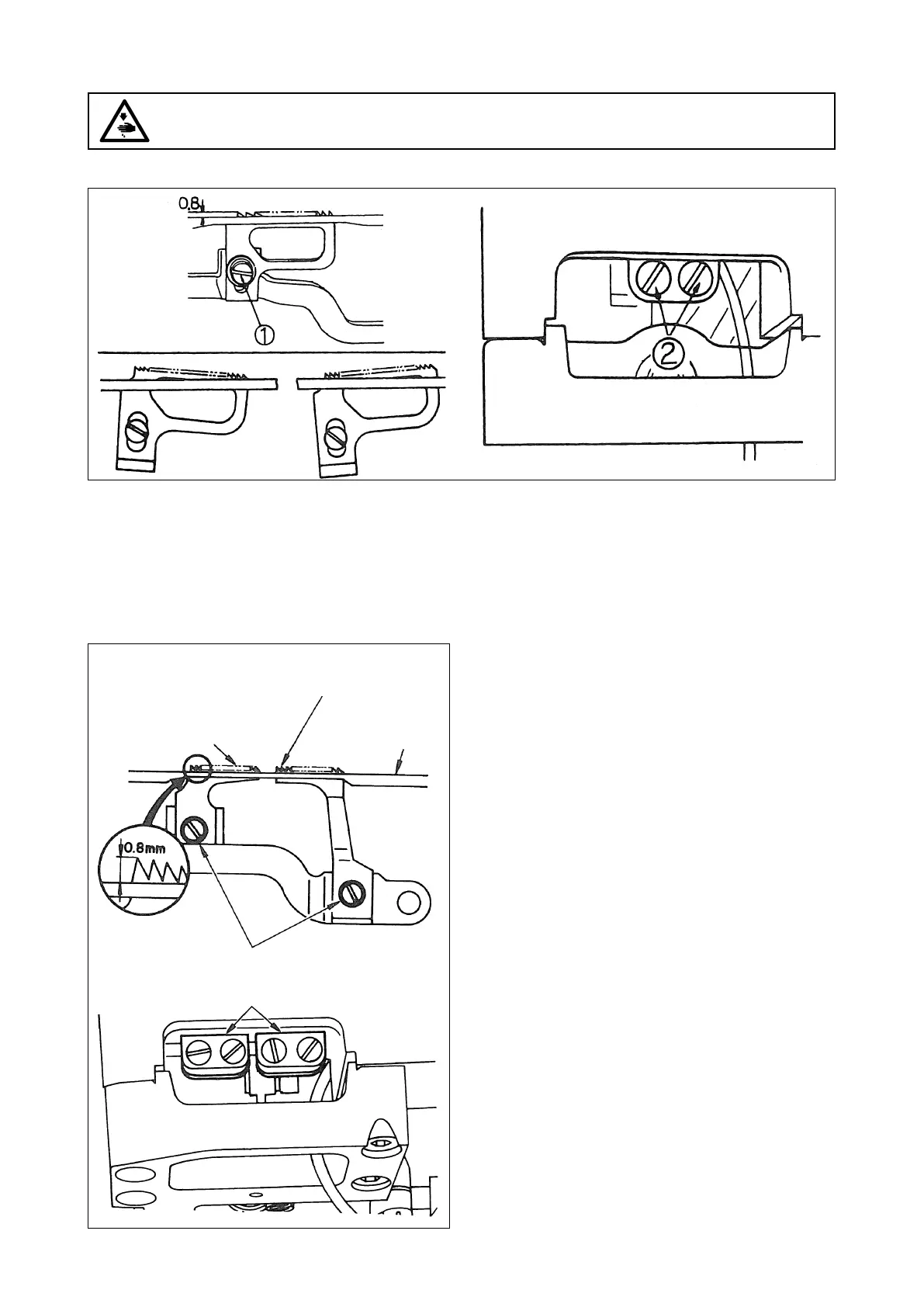

16. INSTALLAZIONE DEL GRIFFA DI TRASPORTO
[MH-481, MH-481-4, MH-481-5]
Standard
[MH-484, MH-484-4, MH-484-5]
Griffa di trasporto differenziale
Griffa di trasporto principale
Placca ago
Vite di fi ssaggio della griffa di trasporto
Manovella dell'albero oscillante del trasporto
Tipo A
Tipo B
Allentando la vite
2
della fi gura, l'inclinazione della griffa di trasporto può essere regolata o al tipo A o al tipo B.
La quantità massima di sporgenza della griffa di trasporto è di 0,8 mm (1/32"). Regolare questa quantità tramite la
vite
1
.
L'altezza standard della griffa di trasporto principale
è di 0,8 mm (1/32") sopra la superfi cie della placca
ago. Al punto più alto, la parte anteriore della griffa di
trasporto principale deve essere sollevata e la griffa di
trasporto differenziale deve essere in posizione oriz-
zontale come illustrato.
Inoltre, regolare in modo che la griffa di trasporto dif-
ferenziale scenda sotto la placca ago simultaneamente
con la griffa di trasporto principale.
Queste regolazioni vengono fatte per mezzo delle viti
di fi ssaggio della griffa di trasporto e della manovella
dell'albero oscillante del trasporto.
AVVERTIMENTO :
Al fi ne di evitare ferimenti causati dall’avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo
che il motore abbia completamente cessato di ruotare.
