JUKI МН-481 - Kräuselstichvorrichtung (Mh-484, Mh-484-4, Mh-484-5); Motorriemenscheibe und Nähgeschwindigkeit (Mh-481, Mh-484)

– 25 –
DEUTSCH

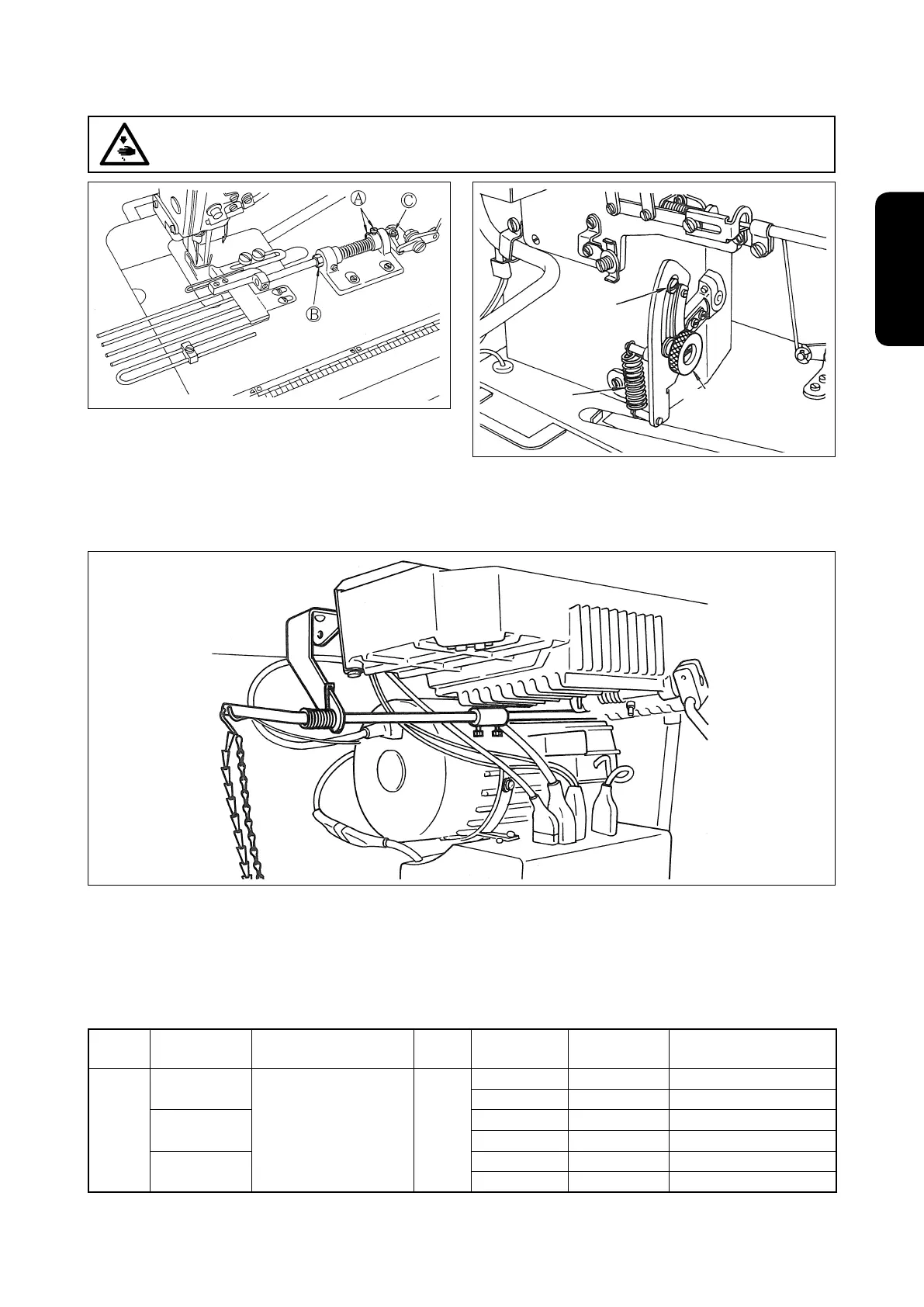

30. KRÄUSELSTICHVORRICHTUNG (MH-484, MH-484-4, MH-484-5)
S060 (Kräuselstichvorrichtung)
Mit der Vorrichtung S061 können Sie absatzweise
Kräuselstiche wunschgemäß durch Betätigen des Pe-
dalhebels ausführen.
Die Vorrichtungen S060 und S061 sind für das Modell MH-484 erhältlich.
S061 (Intervall-Kräuselstichvorrichtung)
Mit der Vorrichtung S061 können Sie absatzweise
Kräuselstiche wunschgemäß durch Betätigen des Pe-
dalhebels ausführen.
Einzelheiten zur Einstellung fi nden Sie in der getrennten Gebrauchsanleitung für die Vorrichtungen S060 und S061.
Sicherungsmutter
Feder
Anschlag
31. MOTORRIEMENSCHEIBE UND NÄHGESCHWINDIGKEIT (MH-481, MH-484)
1) Verwenden Sie einen 400-W-Drehstrom-Kupplungsmotor.
2) Verwenden Sie einen Keilriemen des Typs M.
3) Die folgende Tabelle zeigt die Beziehung zwischen Motorriemenscheibe und Nähgeschwindigkeit.
Modell
Nähgeschwin-
digkeit
Effektiver Durchmesser
des Handrads
Anzahl
der Pole
Netzfrequenz Motordrehzahl
Effektiver Durchmesser
der Motorriemenscheibe
MH-481
MH-484
5.500 sti/min
φ
67,4 mm 2
50 Hz 2.865 U/min
φ
130
60 Hz 3.430 U/min
φ
110
5.000 sti/min
50 Hz 2.865 U/min
φ
115
60 Hz 3.430 U/min
φ
100
4.500 sti/min
50 Hz 2.865 U/min
φ
105
60 Hz 3.430 U/min
φ
90
(Vorsicht) Den effektiven Durchmesser der Motorriemenscheibe erhält man, indem man 5 mm vom
Außendurchmesser subtrahiert.
WARNUNG :
Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die Stromversorgung der
Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht, bevor Sie mit dieser Arbeit beginnen.
