– 20 –

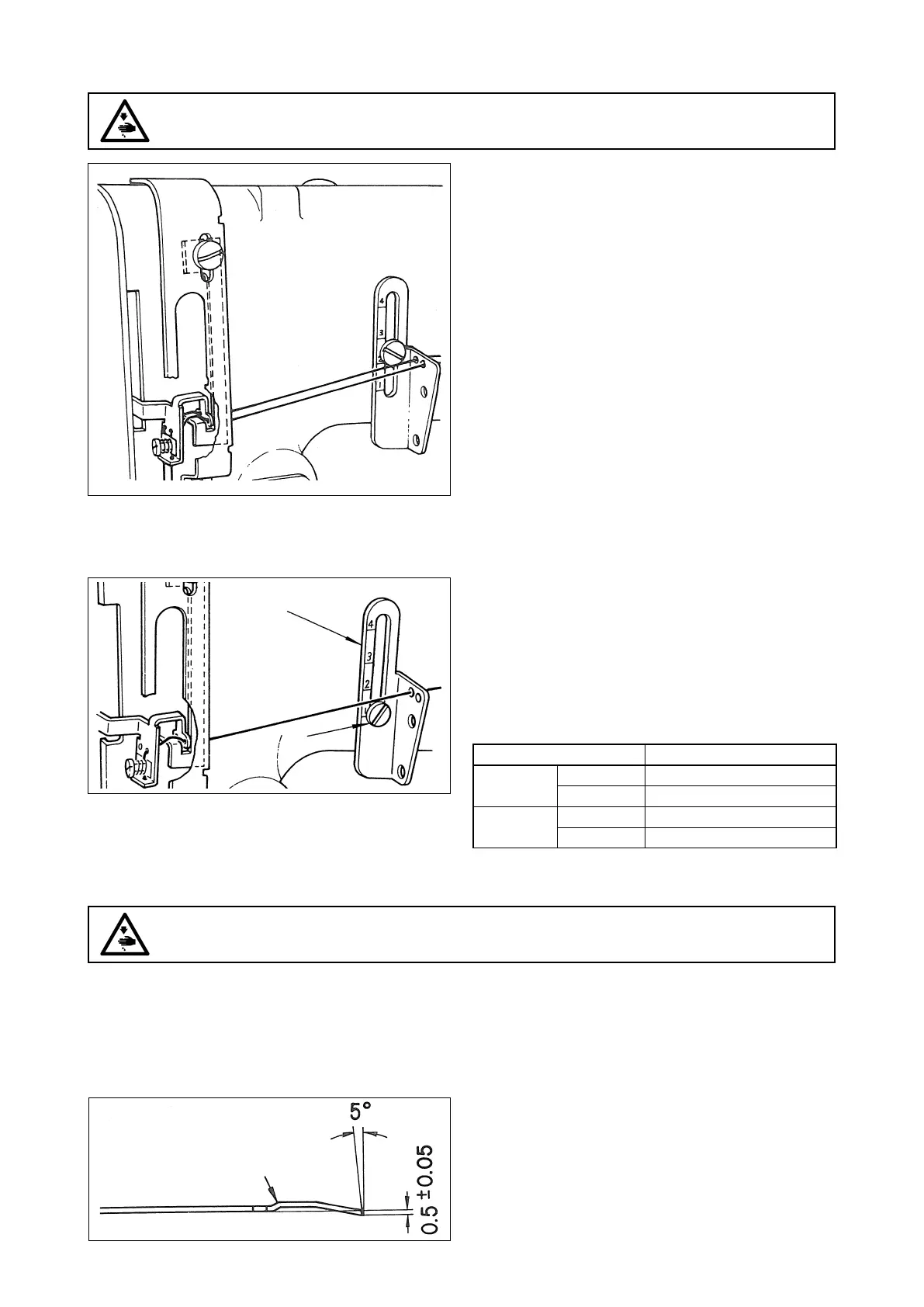

25. POSIZIONE DEL GUIDAFILO INTERMEDIO
La tensione del fi lo cambia spostando il guidafi lo inter-
medio
1
su e giù.
La tensione del fi lo viene aumentata spostando il gui-
dafi lo intermedio verso l'alto o diminuita spostandolo
verso il basso.
In generale, regolare la posizione della vite di fi ssaggio
2
facendo riferimento alla tabella sottostante.
Filo utilizzato
Scala sul guidafi lo intermedio
Filo di
cotone
#80 a #50 2 a 3
#30 a #20 3 a 4
Filo sinte-
tico
#80 a #50 1 a 2
#30 a #20 2 a 3
26. TAGLIO DEL FILO (MH-481-4, MH-481-5, MH-484-4, MH-484-5)
1. Piastra di fi ssaggio del coltello mobile asm.
La prova preliminare per rasatura fi lo e fi ssaggio fi lo può essere effettuata indipendentemente sulla piastra di fi s-
saggio del coltello mobile asm.
(Al termine delle seguenti regolazioni, agganciare i fi li manualmente nella parte incava del coltello mobile, tirare
il coltello mobile verso la contro-lama per fi ssare i fi li e i fi li saranno rasati.)
Dimensioni del coltello mobile
Quando si procede all'affi latura del coltello mobile,
correggerlo con la parte
A
al fi ne di fi nirlo nella di-
mensione di 0,5 ± 0,05 mm.
A
1
2
AVVERTIMENTO :
Al fi ne di evitare ferimenti causati dall’avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo
che il motore abbia completamente cessato di ruotare.
24. POSIZIONE DELLA LEVA TIRAFILO
Un anello più grande viene formato dal fi lo dell'ago e,
allo stesso tempo, un anello formato è più stretto rego-
lando il movimento della leva tirafi lo in modo da tirare
il fi lo dell'ago verso l'alto, come mostrato nella fi gura,
quando la barra ago è nel suo punto morto inferiore.
Quando un fi lo sottile è usato, la leva tirafi lo deve esse-
re abbassata alla posizione più bassa.
AVVERTIMENTO :
Al fi ne di evitare ferimenti causati dall’avvio improvviso della macchina, spegnere la macchina ed assicurarsi in anticipo
che il motore abbia completamente cessato di ruotare.
