– 12 –

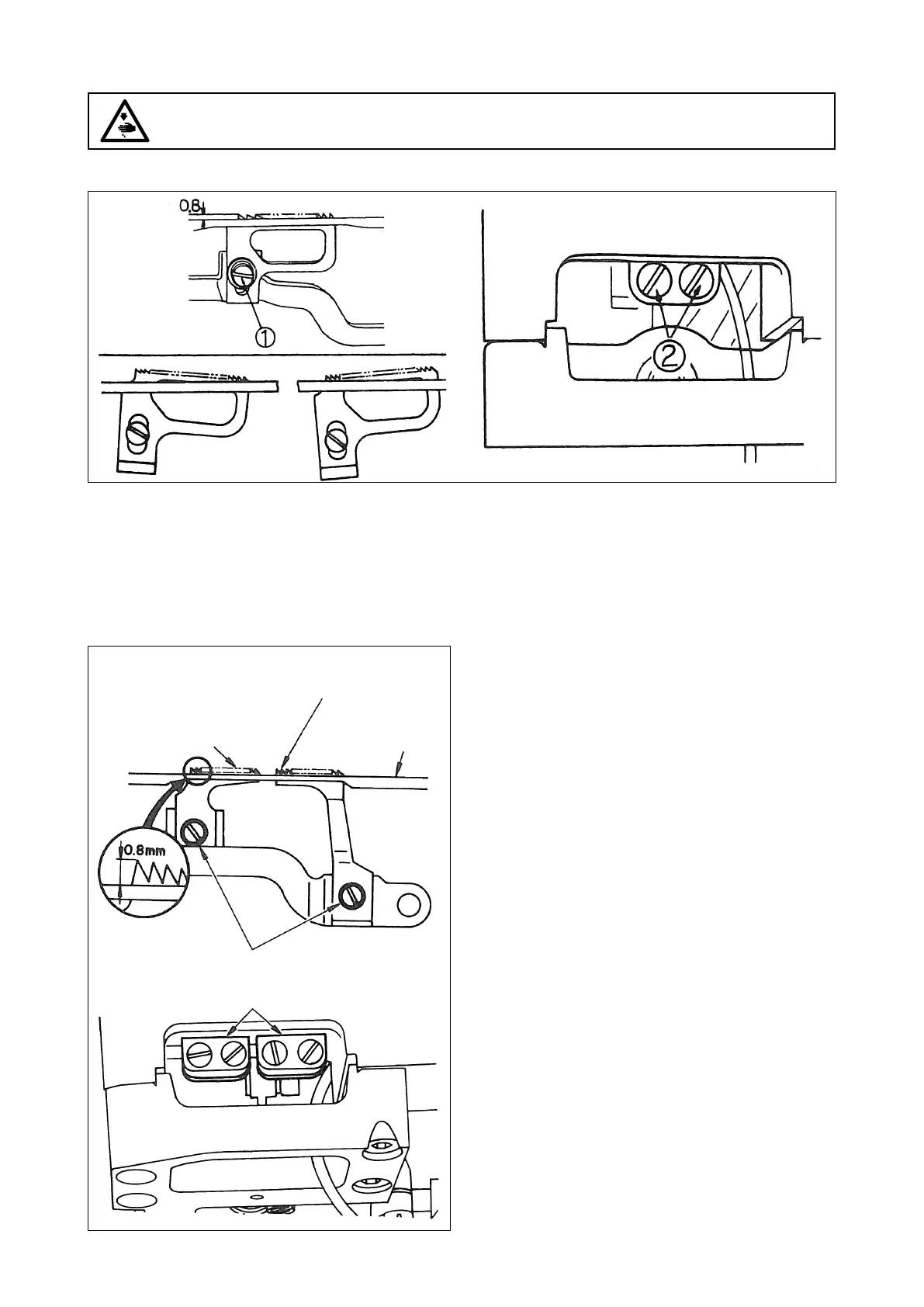

16. ANBRINGEN DES TRANSPORTEURS
[MH-481, MH-481-4, MH-481-5]
Standard
[MH-484, MH-484-4, MH-484-5]
Haupttransporteur
Differentialtransporteur
Stichplatte
Transporteur-Feststellschraube
Transportschwingwellenkurbel
Typ A
Typ B
Wenn die Schraube
2
in der Abbildung gelöst wird, kann die Neigung des Transporteurs entweder auf Typ A oder
B eingestellt werden. Der maximale Vorsprungbetrag des Transporteurs beträgt 0,8 mm (1/32"). Diesen Betrag mit
der Schraube
1
einstellen.
Die Standardhöhe des Haupttransporteurs über der
Stichplattenoberfl äche beträgt 0,8 mm (1/32"). Am
höchsten Punkt muss die Vorderkante des Haupttrans-
porteurs angehoben sein (Abwärtsneigung), und der
Differentialtransporteur muss waagerecht liegen, wie in
der Abbildung gezeigt.
Außerdem muss der Differentialtransporteur so einge-
stellt werden, dass er sich gleichzeitig mit dem Haupt-
transporteur in die Stichplatte senkt.
Diese Einstellungen werden mithilfe der Transporteur-
Stellschrauben und der Transportschwingwellenkurbel
durchgeführt.
WARNUNG :
Um mögliche Verletzungen durch plötzliches Anlaufen der Maschine zu verhüten, schalten Sie die Stromversorgung der
Maschine aus, und vergewissern Sie sich, daß der Motor vollkommen stillsteht, bevor Sie mit dieser Arbeit beginnen.
