– 25 –
ESPAÑOL

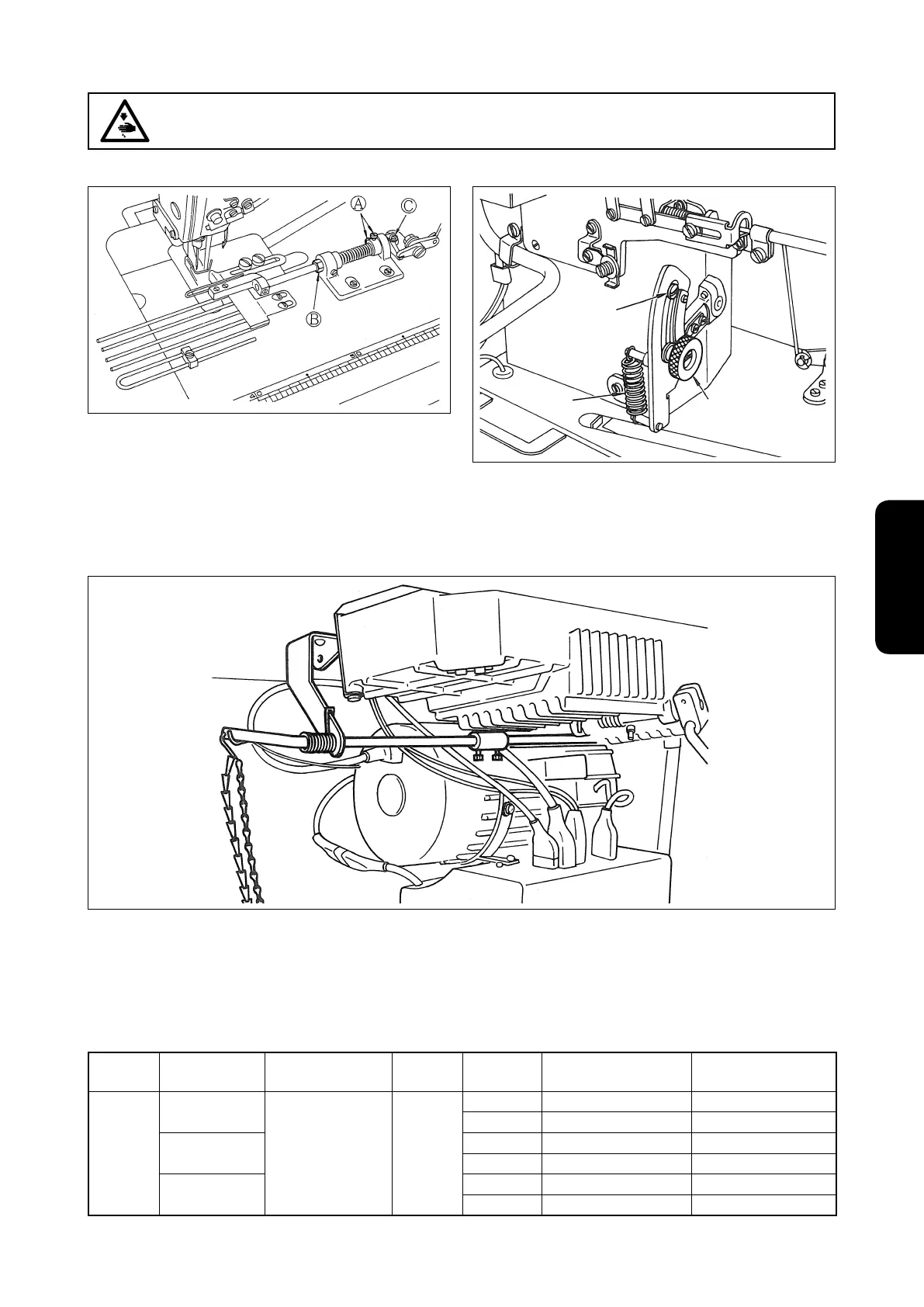

30. ADITAMENTO PARA COSTURAS RECOGIDAS (MH-484, MH-484-4, MH-484-5)
S060 (Aditamento pára costuras recogidas)
Con el aditamento S060 se puede recoger solo la tela
inferior de la costura.
Están disponibles los aditamentos S060 y S061, los que se pueden usar con el model MH-484.
S061 (Aditamento para costuras recogidas inter-
mitentes)
Con el aditamento S061 se pueden hacer costuras reco-
gidas intermitentemente a voluntad bastando con pisar
el pedal de operación.
Refi érase al Libro de Instrucciones de los aditamentos S060 y S061 para mayores detalles del ajuste.
Tuerca
Resorte
Tapón
31. POLEA DE MOTOR Y LA VELOCIDADES DE COSIDO (MH-481, MH-484)
1) Utilice el motor de embrague trifásico de 400W CA.
2) Use una correa V tipo M.
3) En la siguiente tabla se muestra la relación que existe entre la polea del motor y la velocidad de cosido.
Modelo
Velocidad de
cosido
Diámetro efectivo
del volante
Número
de postes
Frecuencia
Velocidad rotacional
del motor
Diámetro efectivo de
la polea del motor
MH-481
MH-484
5.500 sti/min
φ
67,4 mm 2
50 Hz 2.865 r.p.m.
φ
130
60 Hz 3.430 r.p.m.
φ
110
5.000 sti/min
50 Hz 2.865 r.p.m.
φ
115
60 Hz 3.430 r.p.m.
φ
100
4.500 sti/min
50 Hz 2.865 r.p.m.
φ
105
60 Hz 3.430 r.p.m.
φ
90
(Precaución)
El diámetro efectivo de la polea del motor se obtiene restando 5 mm del diámetro exterior.
AVISO :
Para evitar posibles lesiones personales debido a un arranque brusco de la máquina, desconecte la corriente eléctrica de
la máquina y compruebe de antemano para mayor seguridad que el motor está completamente parado.
