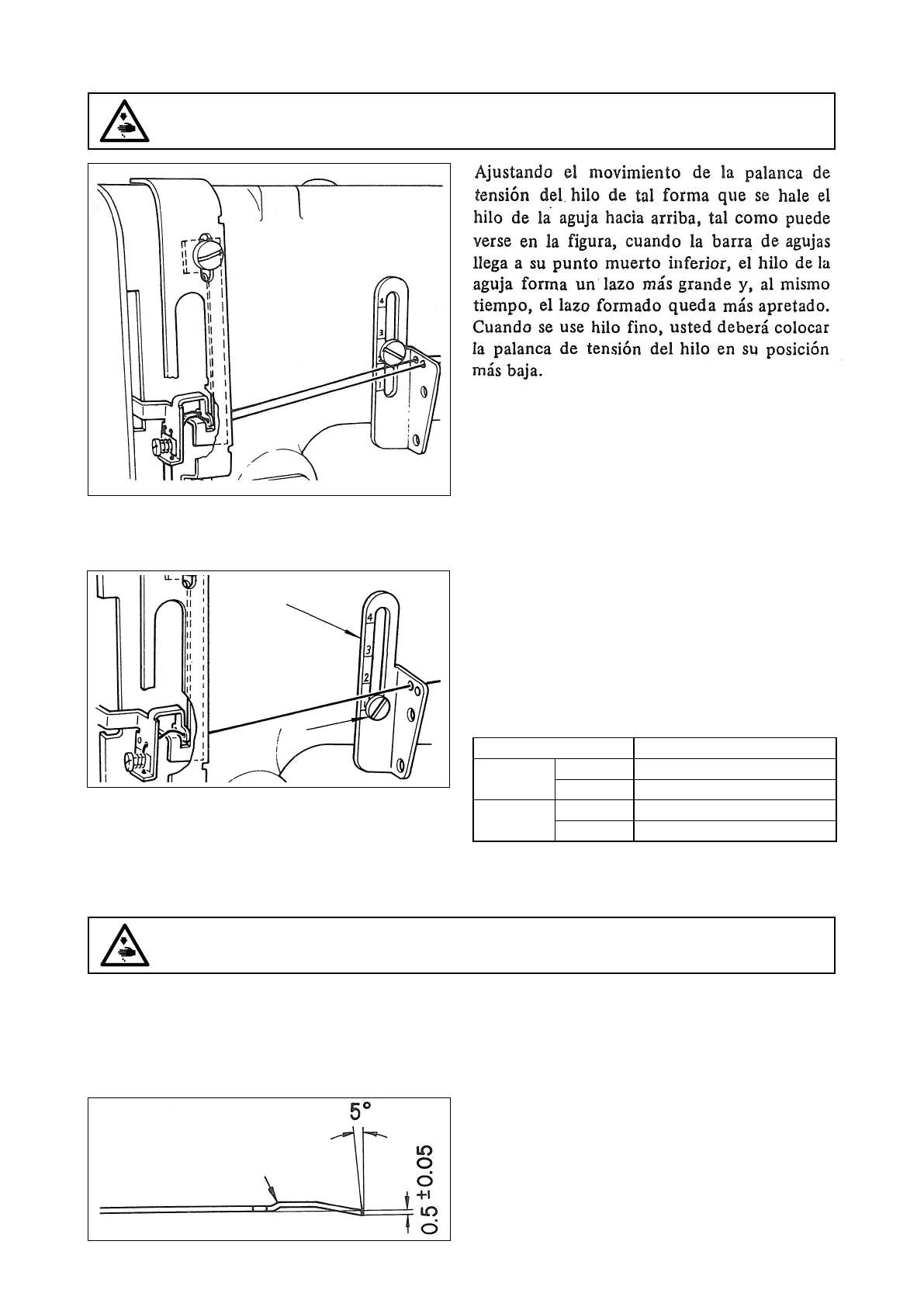

25. POSICIÓN DEL OJAL GUIA-HILOS DEL BASTIDOR
La tension del hilo se cambia moviendo el guiahilos
intermedio
1
hacia arriba y hacia abajo.
La tension del hilo aumenta cuando el guiahilos inter-
medio se mueve hacia arriba, y disminuye cuando el
mismo se mueve hacia abajo.
En general, ajuste la posicion del tornillo de fi jacion
2
de acuerdo con la siguiente tabla.
Hilo utilizado Escala del guiahilos intermedio
Hilo de
algodon
#80 a #50 2 a 3
#30 a #20 3 a 4
Hilo sinte-
tico
#80 a #50 1 a 2
#30 a #20 2 a 3
26. CORTE DE HILO (MH-481-4, MH-481-5, MH-484-4, MH-484-5)
1. Conjunto de la placa de montaje de la cuchilla móvil
La prueba preliminar para el corte de hilo y sujeción de hilo se pueden hacer independientemente en el conjunto
de la placa de montaje de la cuchilla móvil.
(Después de completar los siguientes ajustes, enganche los hilos manualmente con la parte convexa de la cuchilla
móvil, tire de la cuchilla móvil hacia la contracuchilla para sujetar los hilos y se cortará el hilo.
Dimensiones de la contra cuchilla
Cuando afi le la contra cuchilla, rectifíquela con la parte
A
de modo que obtenga un acabado con el tamano de
0,5±0,05 mm.
A
1
2
