– 22 –

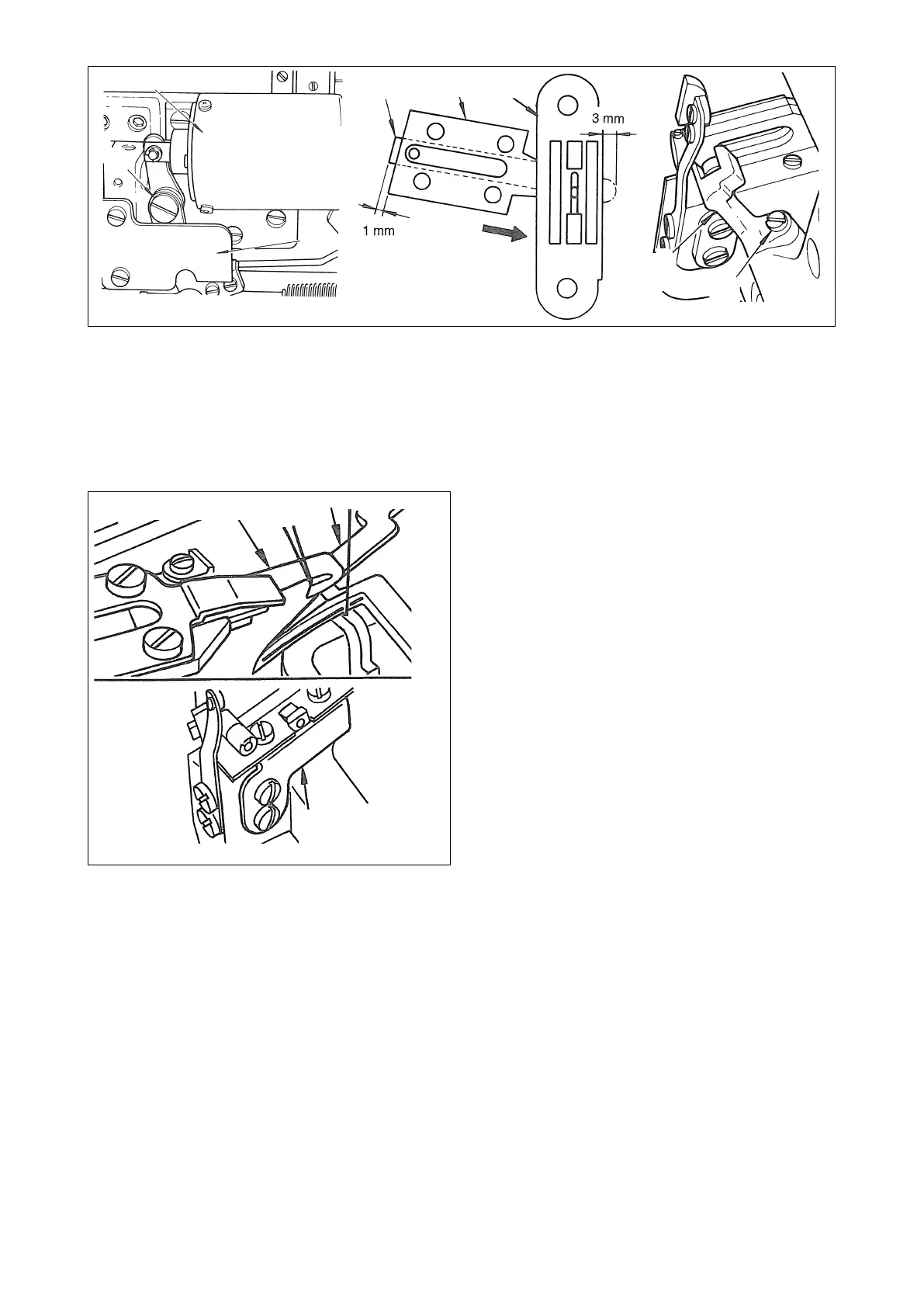

Position longitudinale du couteau mobile
Le couteau mobile doit revenir en arrière et accompa-
gner les 2 fi ls maintenus par l'étendeur de fi l. Si ce n'est
pas le cas, régler sa position longitudinale en déplaçant
la plaque de montage de façon que le couteau accroche
2 des fi ls maintenus par l'étendeur quelle que soit la
course.
Crochet du couteau mobile
Plaque de montage du
socle du couteau mobile
Etendeur de fi l
Course du couteau mobile
En desserrant la vis
9
, régler la position de la fourchette de commande du couteau
!0
de façon que l'extrémité
arrière du couteau mobile
4
dépasse de 1 mm du couteau fi xe
3
lorsque le levier du coupe-fi l
7
est en contact
avec la butée
8
. Régler ensuite la position du solénoïde
!2
pour que le couteau mobile
4
s'arrête à 3 mm de la
plaque à aiguille
!1
lorsqu'il se trouve sur le point le plus éloigné de sa course.
8
!2
7
!1
3
4
9
!0
