– 17 –
ESPAÑOL
MH-481, MH-484
Línea de la super-
fi cie interior
Aguja
Extendedor
del hilo
Garfi o
1
2

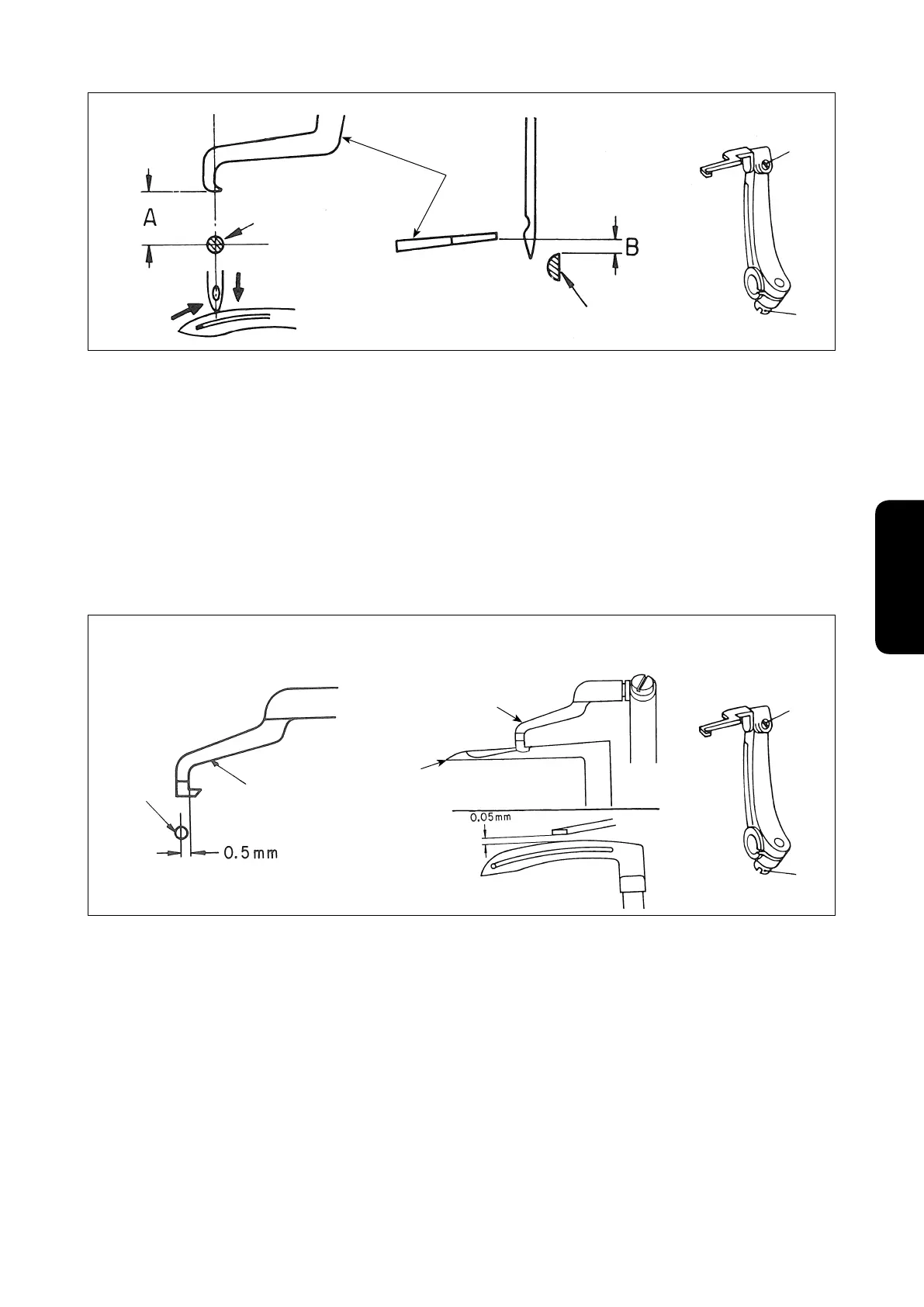

Posición del fi ador del extendedor del hilo
Al descender la punta de la aguja al nivel de la superfi cie superior del crochet, ajuste la posición del extendedor
del hilo como lo muestra la fi gura.
1
La posición en el sentido derecho izquierdo debe ser tal que la superfi cie interior del extendedor del hilo debe
coincidir con el centro de la aguja.
2
Ajústelo con el tornillo
1
de manera que la dimensión A sea 2 mm (5/64").
3
La altura se debe ajustar con el tornillo
2
de manera que la separación entre la superfi cie inferior del extende-
dor del hilo y la superfi cie superior del crochet sea 0,2 mm (1/100").
MH-481-4, MH-481-5, MH-484-4, MH-484-5
Extendedor del hilo
Garfi o
1
2
Aguja
Extendedor del hilo
Posicionamiento de la estiradora del
hilo en funcion de la direccion lateral
Posicionamiento de la estiradora del hilo
en funcion de la direccion longitudinal
Haga que descienda la aguja. Posicione la estiradora del hilo tal como se ilustra a continuacion.
1
Para la direccion lateral, ajuste la posicion de la estiradora del hilo de modo que exista una separacion de 0,5
mm entre la linea central de la aguja y la linea lateral interior cuando la tercera linea demarcadora de la barra
de agujas aparezca desde el extremo inferior del buje inferior de la barra de agujas.
2
Para la direccion longitudinal, ajuste la posicion de la estiradora del hilo mediante el tornillo
1
, de modo que
la estiradora del hilo se alinee con la superfi cie trasera del enlazador.
3
Ajuste la altura de la estiradora del hilo mediante el tornillo
2
, de modo que exista una separacion de 0,05
mm entre la superfi cie inferior de la estiradora del hilo y la superfi cie superior del enlazador cuando la barra de
agujas se encuentre en su punto muerto superior.
