– 15 –
DEUTSCH

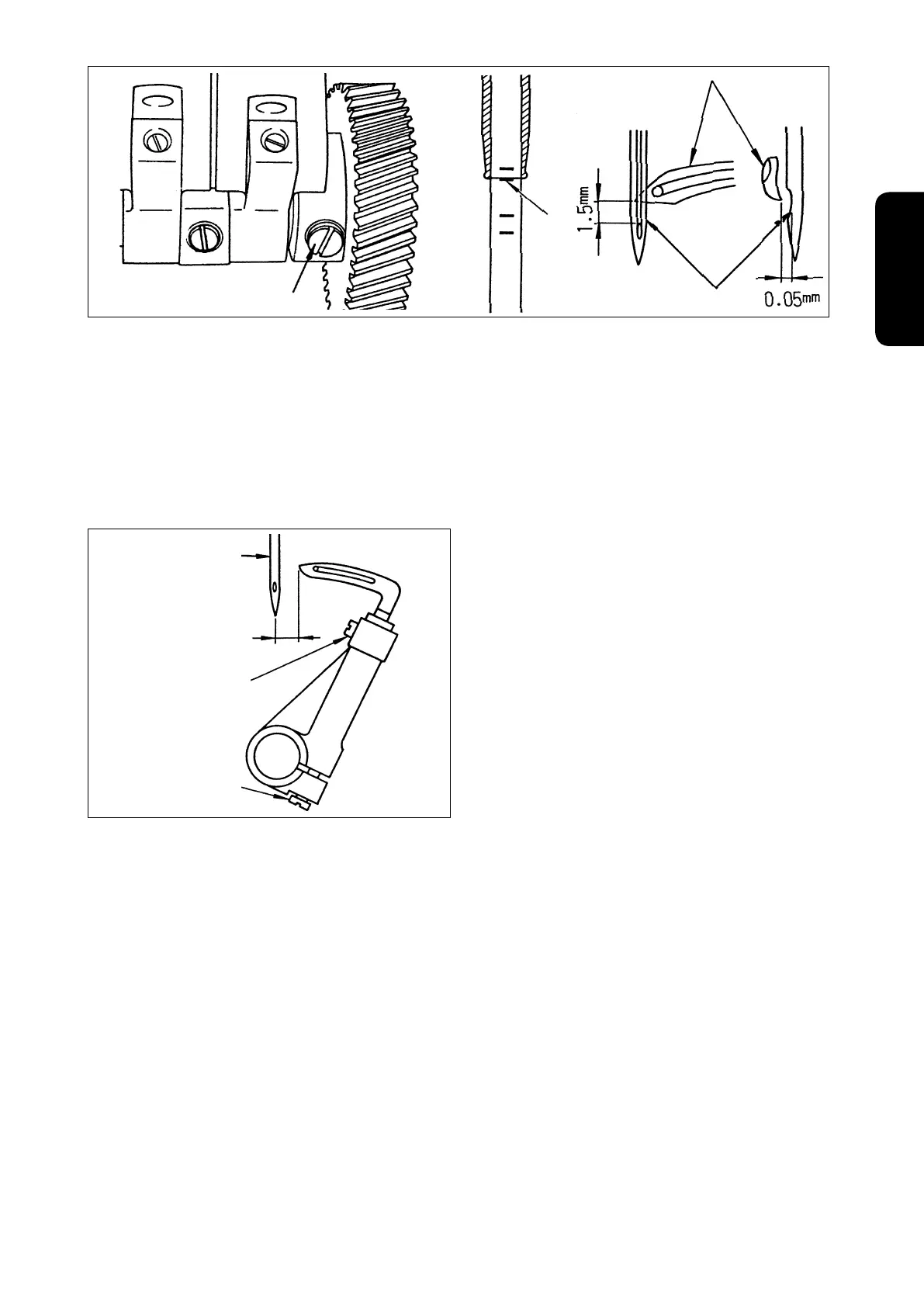

5. Die Greifer-Stellschraube
6
und die Greifer-
Klemmschraube
7
lösen, und die Einstellung
ausführen.
6. Sicherstellen, dass ein Abstand von ca. 3,2 mm
zwischen der Nadelmitte und der Blattspitze des
Greifers vorhanden ist, wenn der Greifer seinen hin-
teren Anschlag erreicht.
6
7
ca. 3,2 mm
Nadel
5
Nadel
4
B
(Festlegen der Greiferposition)
3. Die Zahnrad-Stellschraube
5
zum Einstellen lösen, so dass der Greifer
4
seinen hinteren Anschlag erreicht,
wenn sich die Nadelstange am Tiefpunkt ihres Hubs befi ndet.
4. Die Einstellung so ausführen, dass die Blattspitze des Greifers
4
auf die Nadelmitte ausgerichtet ist, so dass
die erstere 1,5 mm Abstand von der Oberkante des Nadelöhrs hat und dass ein Spiel von 0,05 mm zwischen
Greifer und Nadel vorhanden ist, wenn die zweite Markierungslinie
B
auf der Nadelstange
2
auf die Unter-
kante der unteren Nadelstangenbuchse
3
ausgerichtet ist.
