– 22 –

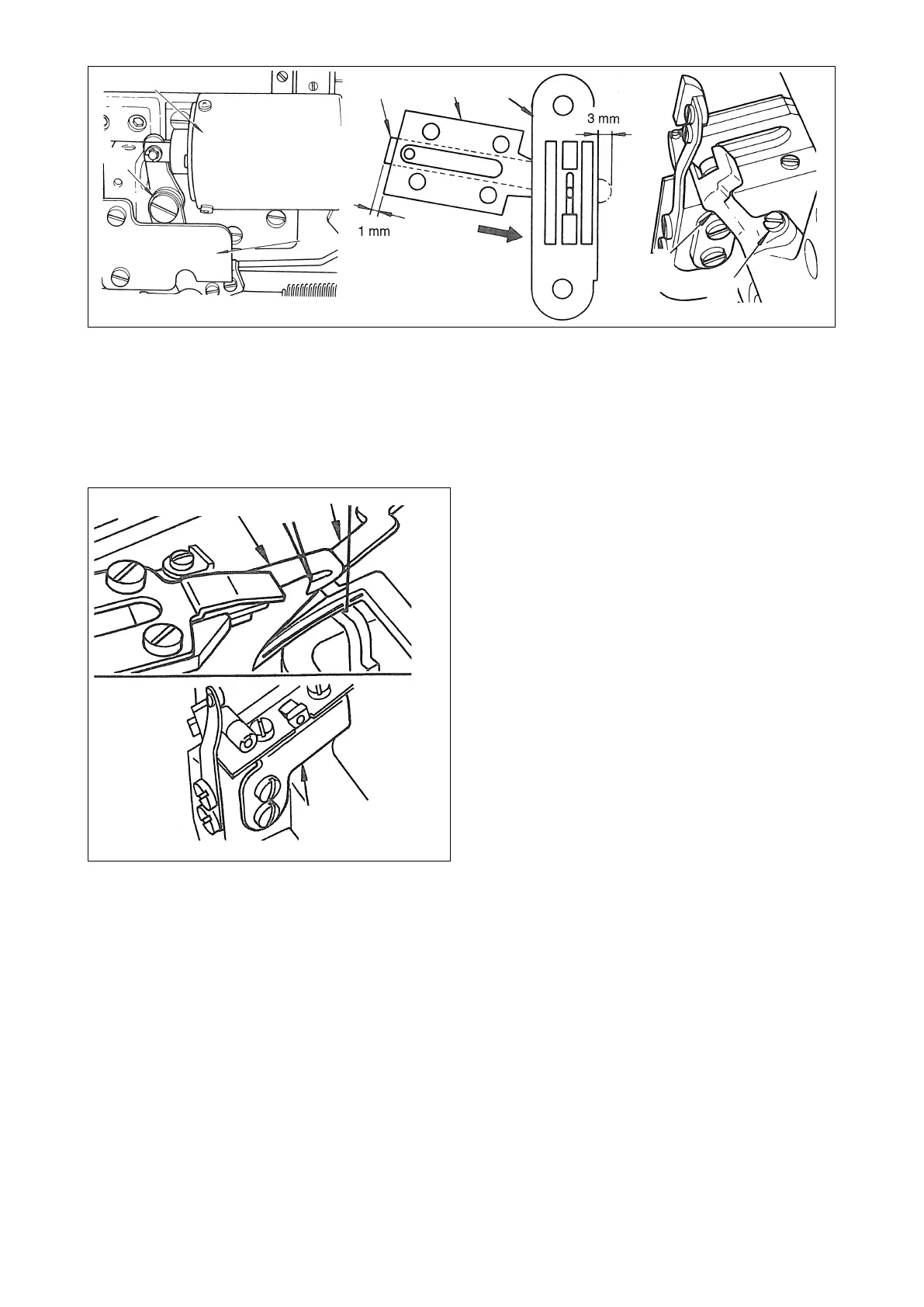

Hub des beweglichen Messers
Die Schraube
9
lösen, und die Einstellung mit der Messerantriebsgabel
!0
so einstellen, daß das Hinterende des
beweglichen Messers
4
1 mm vom Gegenmesser
3
vorsteht, wobei der Fadenabschneidehebel
7
mit dem An-
schlag
8
in Berührung ist. Dann die Position des Elektrornagnets
!2
so einstellen, daß das bewegliche Messer
4
3 mm von der Stichplatte
!1
stoppt, wenn es zum weitesten Punkt bewegt wird.
8
!2
7
!1
3
4
9
!0
Längsposition des beweglichen Messers
Das bewegliche Messer muß mit 2 Fäden, die vom
Fadenspreizer gehalten worden sind, zurückgehen.
Dies ist auf jeden Fall sicherzustellen. Wenn nicht, die
Längsposition des beweglichen Messers durch Bewe-
gen der Montageplatte so einstellen, daß das Messer
die beiden vom Spreizer gehaltenen Fäden unabhängig
vom Hub einhakt.
Haken des beweglichen Messers
Installieren des Sockels
der Montageplatte des
beweglichen Messers
Fadenspreizer
