– 15 –
FRANÇAIS
5. Desserrer la vis de fi xation du boucleur
6
et la vis
de serrage du boucleur
7
et procéder au réglage.
6. S’assurer qu’une distance d’environ 3,2 mm est pré-
vue entre le centre de l’aiguille et le point de la lame
du boucleur lorsque ce dernier atteint son extrémité
arrière.
6
7
Environ 3,2 mm
Aiguille
5
Aiguille
4
B

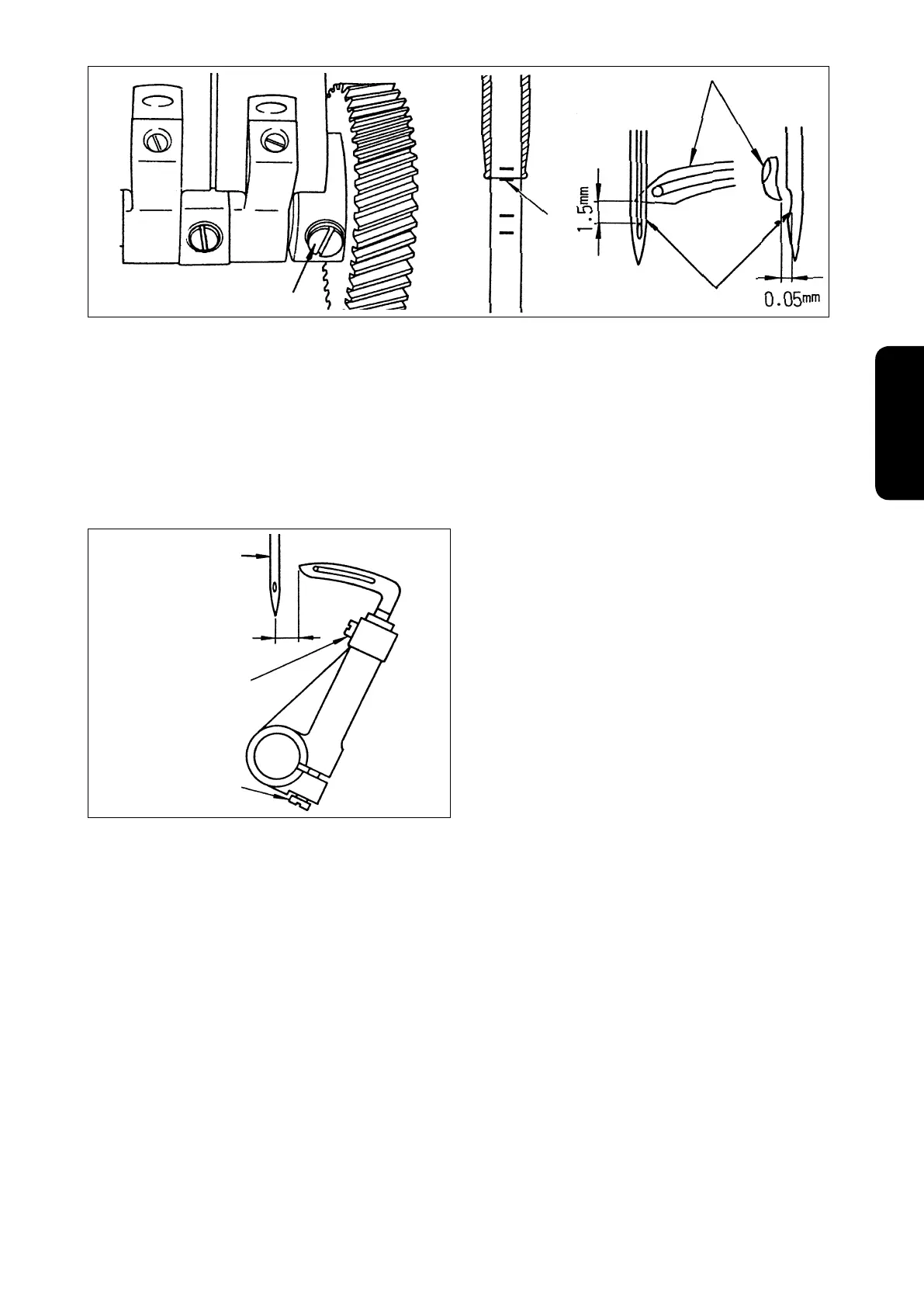

(Déterminer la position du boucleur)
3. Desserrer la vis de fi xation de l’engrenage
5
pour ajuster de sorte que le boucleur
4
atteigne son extrémité
arrière lorsque la barre à aiguille est au point le plus bas de sa course.
4. Procéder à l’ajustement de sorte que le point de la lame du boucleur
4
soit aligné avec le centre de l’aiguille,
de sorte que le premier soit espacé de 1,5 mm de l’extrémité supérieure du chas de l’aiguille et de sorte qu’un
écartement de 0,05 mm existe entre le boucleur et l’aiguille lorsque le deuxième trait de repère
B
sur la barre à
aiguille
2
est aligné avec le bas de la bague inférieure de la barre à aiguille
3
.
