– 17 –
FRANÇAIS

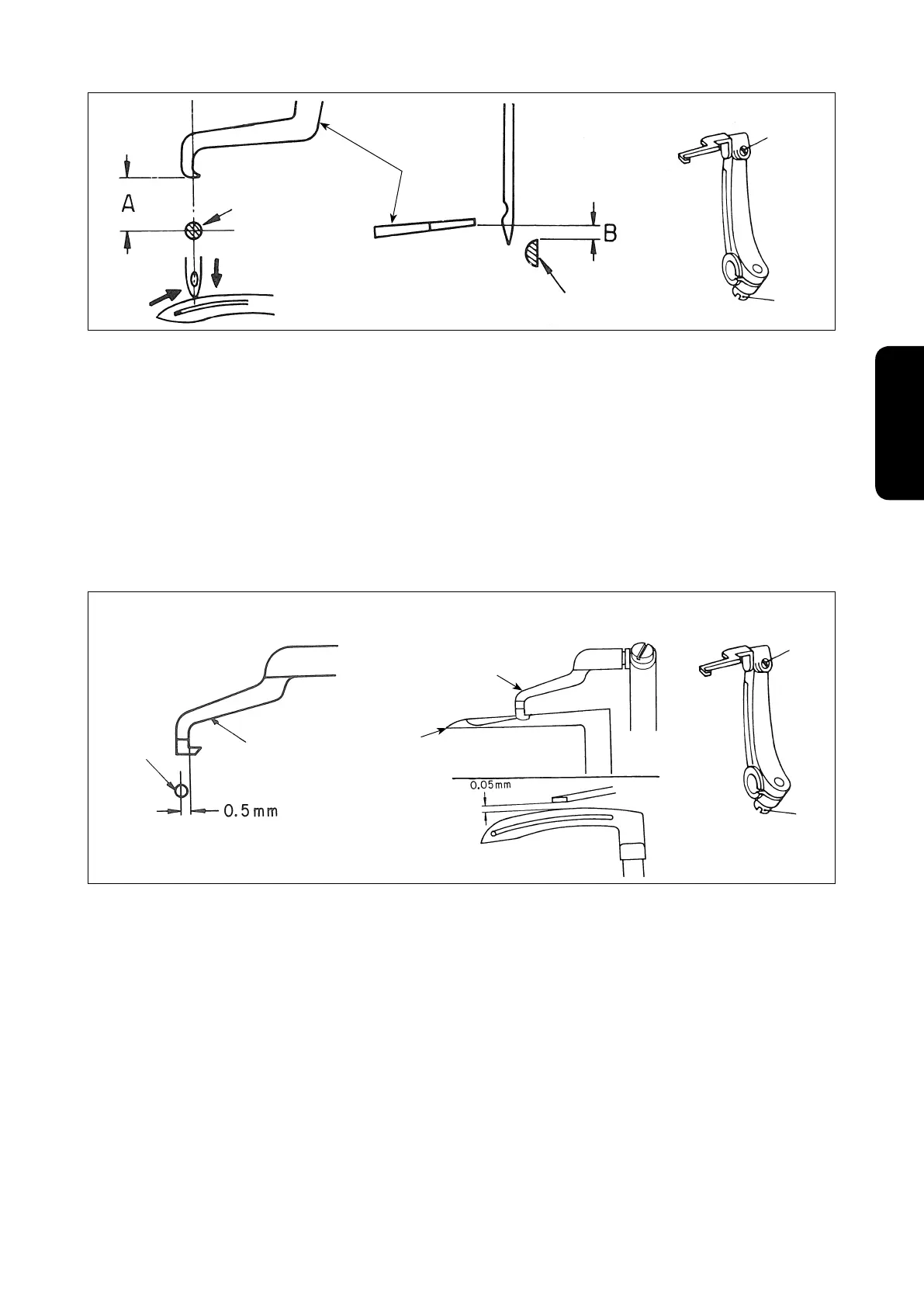

Position du loquet de l'étireur de fi l
Lorsque l’extrémité pointue de l’aiguille descendante arrive au niveau de la surface supérieure du boucleur, ajuster
l’étireur de fi l à la position indiquée par la fi gure.
1
Le sens droit et gauche doit être tel que la surface intérieure de l'étireur de fi l corresponde au centre de l’
aiguille.
2
Ajuster avec la vis
1
de sorte que la dimension A avant et arrière soit de 2 mm (5/64").
3
La hauteur doit être réglée avec la vis
2
de sorte que l’écartement entre la surface inférieure de l’étireur de fi l
et la surface supérieure du boucleur soit de 0,2 mm (1/100").
Ligne intérieure
Aiguille
Etendeur de fi l
Boucleur
1
2
MH-481, MH-484
MH-481-4, MH-481-5, MH-484-4, MH-484-5
Etendeur de fi l
Boucleur
1
2
Aiguille
Etendeur de fi l
Positionnement de l’étireur de fi l
dans le sens latéral
Positionnement de l’étireur de fi l
dans le sens longitudinal
Abaisser l’aiguille. Placer l’étireur de fi l comme illustré ci-dessus.
1
Pour le sens latéral, ajuster la position de l'étireur de fi l de sorte qu’un écartement de 0,5 mm existe entre la
ligne centrale de l’aiguille et la ligne latérale intérieure lorsque le troisième trait de repère sur la barre à aiguille
apparaît depuis le bas de la bague inférieure de la barre à aiguille.
2
Pour le sens longitudinal, ajuster la position de l’étireur de fi l au moyen de la vis
1
de sorte qu’il s’aligne sur
la surface de lecture du boucleur.
3
Ajuster la hauteur de l’étireur de fi l au moyen de la vis
2
de sorte qu’un écartement de 0,05 mm existe entre la
partie inférieure de l’étireur de fi l et la partie supérieure du boucleur lorsque la barre à aiguille est à son point
de repos supérieur.
