34
8 Anschlussbeispiele
Beispiel 1

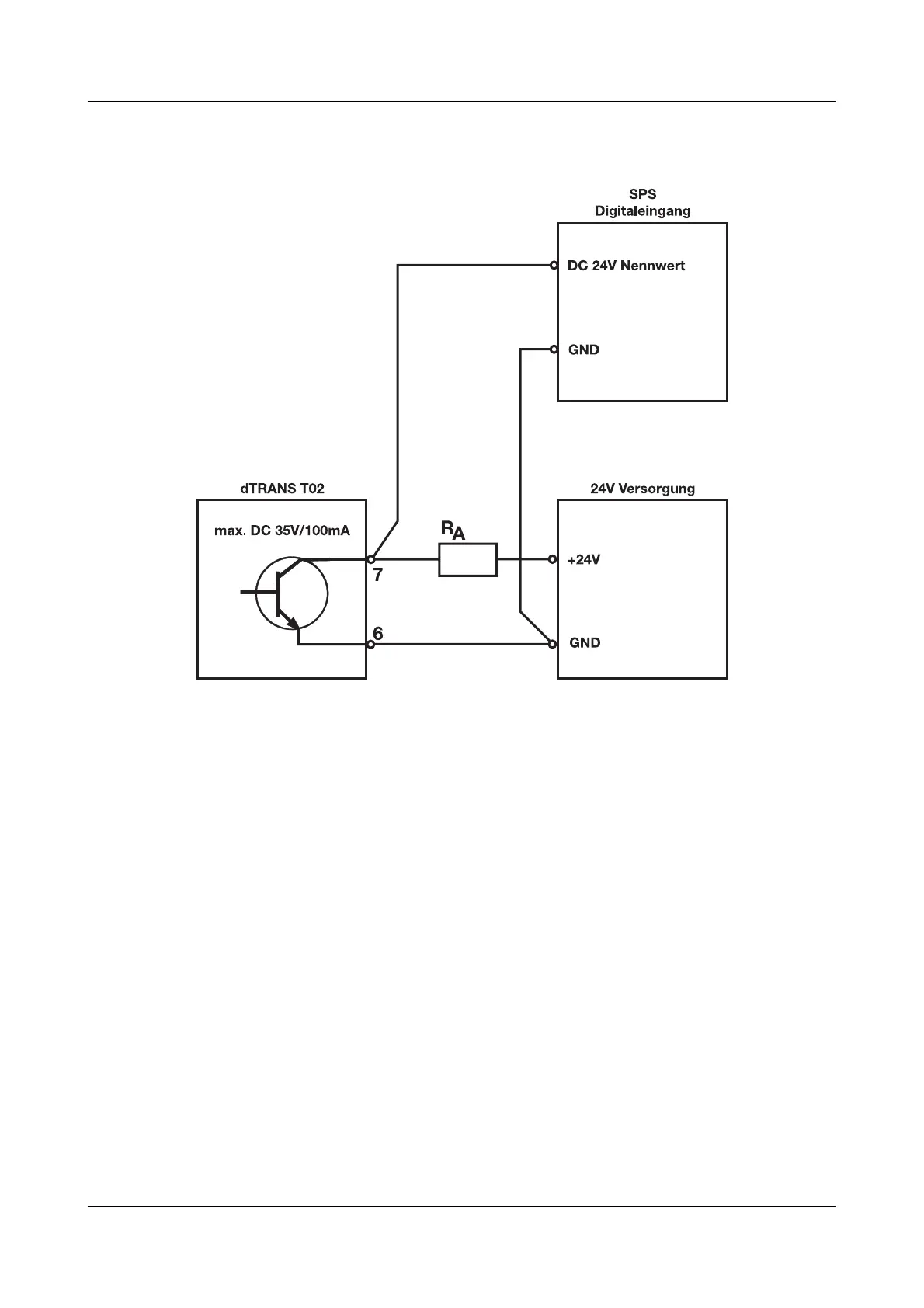

Anschluss einer SPS an den Open-Collector-Ausgang
Berechnungsbeispiel für R
A
(Arbeitswiderstand)
Bei dem Beispiel wird von folgenden typischen SPS-Kennwerten
ausgegangen:
- für Signal „1“: 13 … 30V
- für Signal „0“: -3 … +5V
- Eingangsstrom für Signal „1“: 7mA
Bei einer angenommen Eingangsspannung von 18V/7mA für das
Signal „1“ ergibt sich folgende Berechnung:
Ergebnis: Gewählt wird ein Widerstand von 820 ".
R
A
24V - 18V
7mA
-------------------------- 857,14 Ω==
