Key Automation CT10324 User Manual

STOP PH2 PH1 OPEN CLOSE PAR SBS
EDGE
PH2 PH1
ON
SHIELD
ANT
LS 1 LS 2 COM
BATTERIES
24VAC
24VAC-
NEG
PHPOW
EDGE/STOP EDGE/STOP
PH2
PH1
OPEN
CLOSE
SBS
PAR/EDGE
COM
COM
FLASH
IND/ELEC
LED
POWER
SUPPLY
M -
M +
NEG
ENC
V+
2.1 - Beschreibung Der Steuereinheit

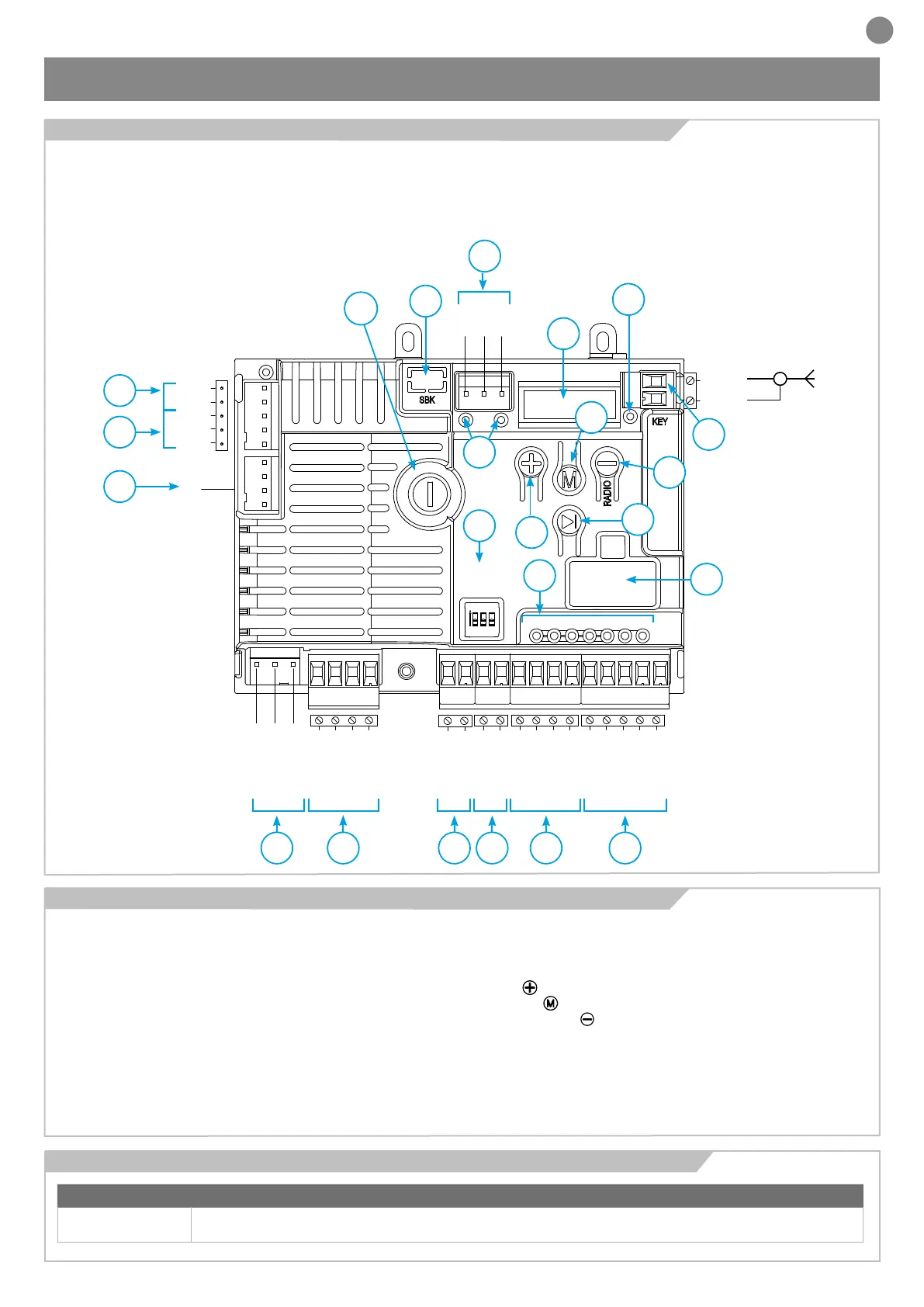

2.2 - Beschreibung der Anschlüsse
2.3 - Modelle und technische Eigenschaften
65
DE
Die Steuereinheit CT10324 ist das modernste und e󰀩zienteste Sy-
stem zur Steuerung von Key Automation-Motoren zum elektrischen
Ö󰀨nen und Schließen von Schiebetoren und Sektionaltoren. Jede
andere unsachgemäße Verwendung des Steuergerätes ist unter-
sagt.
1- Motorstromversorgung (M+ und M-)
2- Transformator-Stromanschluss
3- Anschluss von Blinklicht, Deckenleuchte und Blinker
Licht für Torö󰀨nung/elektrisches Schloss
4- 24-VAC-Anschluss für Steuer- und Sicherheitsgeräte
5- 24 Vdc nicht reguliert für Sicherheitsvorrichtung (Fotozelle und
Funkplatine)
6- Sicherheitseingang für STOP oder Kantenanschluss und Fotozelle
7- Anschluss für Steuergeräte
8- Rote Sicherheits-LED für EDGE/STOP, PH2, PH1; Grüne LED
für AUF-, ZU-, PAR- und SBS-Eingang
9- Kippschalter für Sicherheitsabbruch
10- Anschluss für Endschalter
11- Rote LED-Anzeigen für Endschalter
12- Anschluss für KBP/KBPN-Batterieladegerät
13- 1,6 AT träge Sicherung
14- 5-stellige Funktionsanzeige mit 14 Segmenten
16- UP (
) Taste
17- MENU (
) Taste
18- DOWN Taste (
)
19- KEY-LED-Anzeige
20- Antenne
21- SBK: Vorbereitung für Energiesparmodul bei der Steuerung
Einheit ist nicht aktiv (optional)
22- Anschluss für KUBE-Schnittstelle / PowerBus (optional)
23- Eingang für Encoder (nur für Schwingtor)
2 - EINFÜHRUNG IN DAS PRODUKT
CODE BESCHREIBUNG
CT10324 24V-Steuergerät für einen Schiebetor-, Sektionaltor- oder Schrankenmotor
1
23
12
20
2
10
8
4
9
14
19
11
16
15
18
17
13
3
21
22
5 6 7
Die Steuereinheit CT10324 ist mit einer 5-stelligen 14-Segment-An-
zeige ausgestattet, die eine einfache Programmierung und ständi-
ge Überwachung des Eingangsstatus ermöglicht; Die Menüstruktur
ermöglicht zudem eine einfache Einstellung von Arbeitszeiten und
Betriebsarten.
