4 - INSTALLAZIONE DEL PRODOTTO
Prima di eettuare i collegamenti vericare che la centrale non sia alimentata
COLLEGAMENTO MOTORI
Morsettiera collegamenti alimentazione
M + Alimentazione motore
M - Alimentazione motore
V + Alimentazione encoder
ENC Segnale encoder
NEG Massa alimentazione encoder
CONNETTORI DI ALIMENTAZIONE
L Fase alimentazione 230 Vac (110 Vac) 50-60 Hz
N Neutro alimentazione 230 Vac (110 Vac) 50-60 Hz
Terra
NEG
PH-POW
STOP/EDGE
STOP/EDGE
PH 2
COM
FLASH
IND/ELEC
LED
24 VAC
24 VAC
PH 1
OPEN
CLOSE
SBS
PAR/EDGE
COM
PHOTOTEST
OUTPUT LED
OPEN
PHOTOCELL 1
PHOTOCELL 2
CLOSE
PARCIAL
STEP BY STEP
COMMON
STOP/EDGE
INDICATOR
NEGATIVE
24 VAC
24 VAC
POWER
SUPPLY
N
T1,6A
L
STOP PH2 PH1 OPEN CLOSE PAR SBS
EDGE
PH2
PH1
ON
SHIELD
ANT
LS 1
LS 2
COM
KBP - KBPN
NEG
ENC
V +
M -
M +
(+) COMMON
(R) RED LED
(G) GREEN LED
BARRIER
DISK
2
3
4
1
1
2
2
3
4
1
1
2
TX RX
PHOTO-1
NC
GND
12/24 AC/DC
GND
12/24 AC/DC
COM
OUT
NC
COM
OUT
GND
12/24 AC/DC
GND
12/24 AC/DC
TX RX
PHOTO-2
DIP SWITCH
Questa procedura evita di ponticellare gli ingressi in morsettiera.
Impostare su “ON” per disabilitare gli ingressi EDGE, PH1, PH2
ATTENZIONE!
Con dip switch in ON le sicurezze collegate sono escluse
ATTENZION
Per disabilitare seguire la procedura al par. 4.2

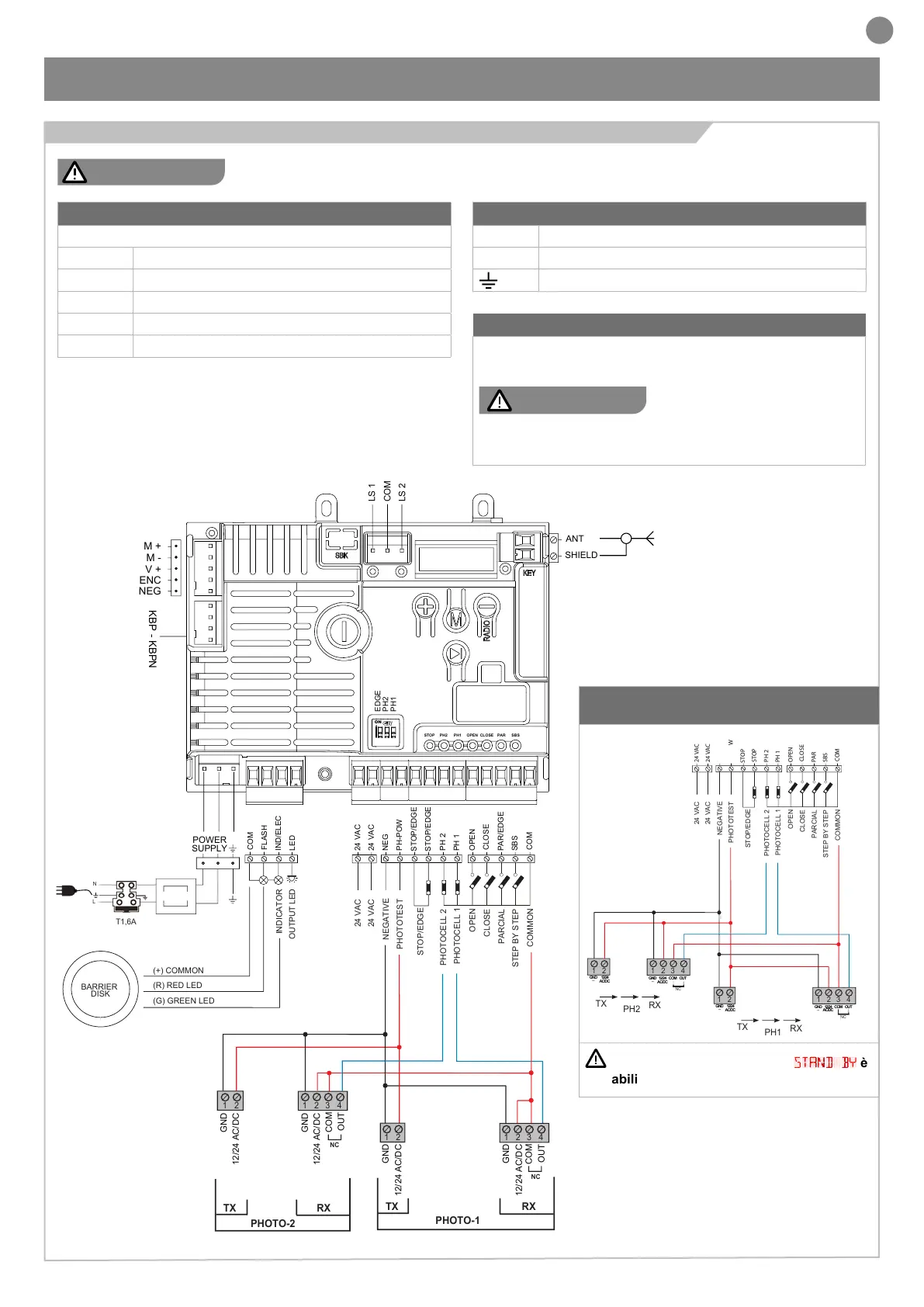

4.1 - Collegamenti elettrici
ATTENZIONE!
CONNESSIONE ELETTRICA
PER IL RISPARMIO ENERGETICO
ATTENZIONE! Se la funzione
STAND BY
è
abilitata il fototest non funzionerà
NEG
PH-POW
STOP
STOP
PH 2
COM
FLASH
IND
LED
24 VAC
24 VAC
PH 1
OPEN
CLOSE
SBS
PAR
COM
PHOTOTEST
OUTPUT LED
OPEN
PHOTOCELL 1
PHOTOCELL 2
CLOSE
PARCIAL
STEP BY STEP
COMMON
STOP/EDGE
INDICATOR
NEGATIVE
24 VAC
24 VAC
2
3
4
1
1
2
TX
RX
NC
PH2
2
3
4
1
1
2
TX
RX
PH1
GND
_
12/24
AC/DC
GND
_
12/24
AC/DC
COM
OUT
GND
_
12/24
AC/DC
GND
_
12/24
AC/DC
COM
OUT
NC
POWER
POWER SUPPLY
SUPPLY
N
T1,6A
L
230Vac
50/60Hz
COM
LED
FLASH
STOP
STOP
PH2
PH1
OPEN
CLOSE
PAR
SBS
PH2
PH1
SHIELD
UP
MENU
SBS
DOWN
(RADIO)
ANT
NEG
ENC
V +
M -
M +
BATTERY
LS 1
LS 2
KEY
COM
