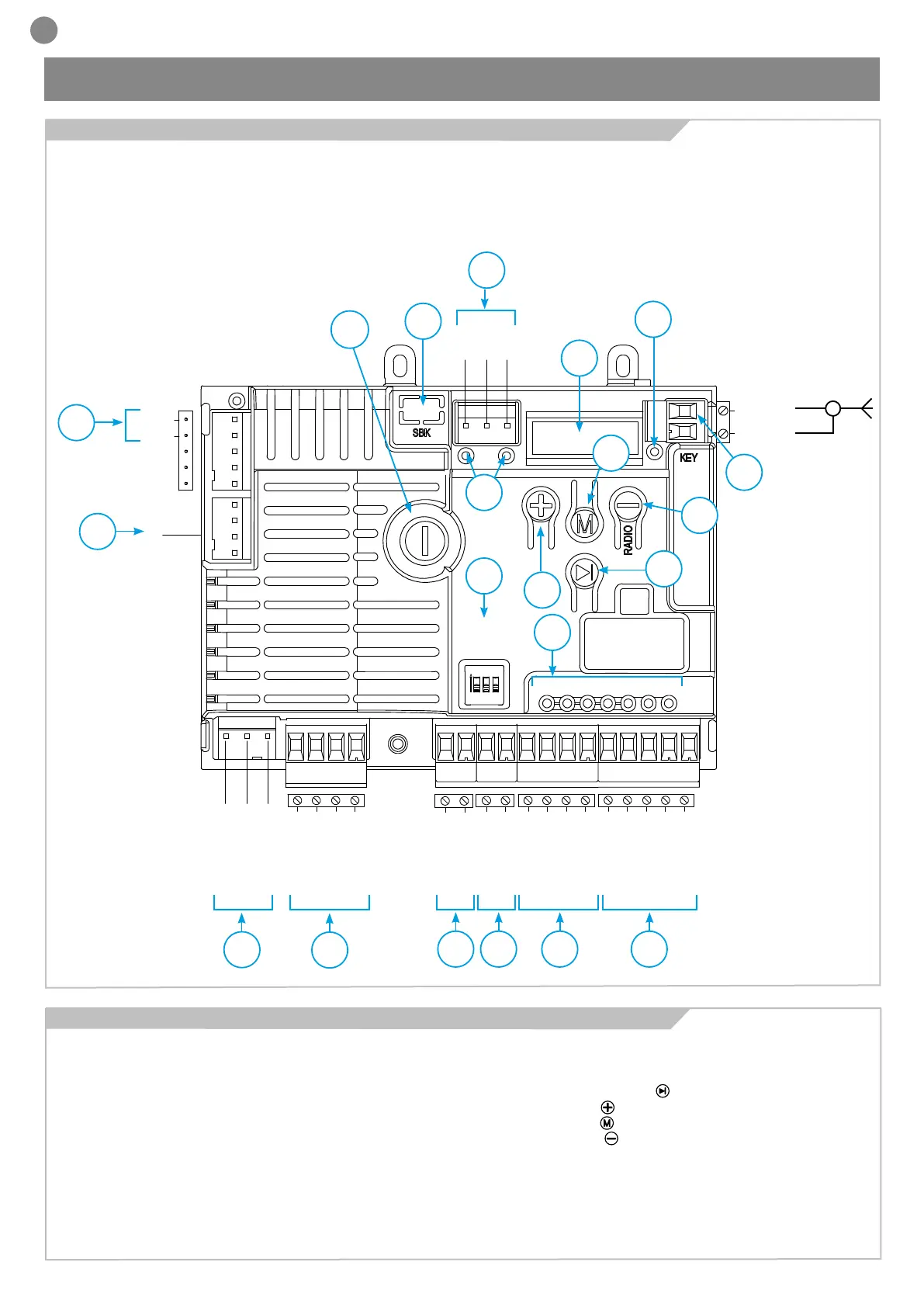

2.1 - Descrição da unidade
2.2 - Description of the connections
A unidade de controle CT10324 é o sistema mais moderno e e-
ciente para controlar os motores Key Automation na abertura e fe-
chamento elétrico de portões deslizantes e seccionados. Qualquer
outro uso impróprio da unidade de controle é proibido.
A unidade de controle CT10324 está equipada com um visor de 5
dígitos e 14 segmentos, que permite uma programação fácil e mo-
nitoramento constante do status de entrada. A estrutura do menu
também facilita a conguração simples dos horários de funciona-
mento e modos operacionais.
STOP PH2 PH1 OPEN CLOSE PAR SBS
EDGE
PH2 PH1
ON
SHIELD
ANT
LS 1 LS 2 COM
BATTERIES
M -
M +
24VAC
24VAC-
NEG
PHPOW
EDGE/STOP EDGE/STOP
PH2
PH1
OPEN
CLOSE
SBS
PAR/EDGE
COM
COM
FLASH
IND/ELEC
LED
POWER
SUPPLY
1
12
20
10
8
9
14
19
4
11
16
15
18
17
13
3
21
5 6 7
1- Alimentação do motor (M+ e M-)
2- Conector de alimentação do transformador
3- Conexão de pisca-pisca, luz de cortesia, indicador
luz de abertura de portão/fechadura elétrica
4- Conector 24 Vac para dispositivos de controle e segurança
5- 24 Vcc não regulado para dispositivo de segurança
(fotocélula e placa de rádio)
6- Entrada de segurança para conexão STOP ou borda e fotocélula
7- Conector para dispositivos de controle
8- LED vermelho de segurança para EDGE/STOP, PH2, PH1; LED
verde para entrada OPEN, CLOSE, PAR, SBS
9- Chave seletora para cancelamento de segurança
10- Conector para chaves m de curso
11- Indicadores LED vermelhos para interruptores de m de curso
12- Conector para carregador de bateria KBP/KBPN
13- Fusível de retardo de 1,6 AT
14- Display de função de 14 dígitos e 14 segmentos
15- Botão de movimento SBS (
)
16- Botão para cima (
)
17- Botão de MENU (
)
18- Botão para baixo (
)
19- Indicador LED chave
20- Antena
21- SBK: predisposição para módulo de economia de energia
quando a unidade de controle não está ativa (opcional)
22- Conector para interface KUBE/PowerBus (opcional)
23- Entrada para encoder (somente para portas basculantes)
2
2 - INFORMAÇÕES SOBRE O PRODUTO
