Key Automation CT10324 User Manual

L’apprentissage d’un émetteur peut être mémorisé via le menu de programmation spécique ou par mémorisation à distance avec un émet-
teur déjà mémorisé.
4.5.1 MÉMORISATION D’UNE RADIOCOMMANDE
Si l’on est en phase de programmation de l’automatisme, sortir du menu en pressant la touche (MENU)
jusqu’à l’a󰀩chage
ready. Presser le bouton (DOWN-RADIO) pendant plus de 2 secondes jusqu’à ce que
l’écran a󰀩che
radio menu ’ (radio), puis relâcher le bouton
1. Presser puis relâcher la touche (DOWN-RADIO) le nombre de fois correspondant au numéro de la sortie
que l’on veut activer : 1 fois pour la sortie STEP BY STEP (
LEARN SBS ), 2 fois pour la sortie ( LEARN PAR ),
3 fois pour la sortie ONLY OPEN (
LEARN OPEN ), 4 fois pour la sortie ( LEARN LIGHT ), 5 fois pour la sortie
LEARN ALL (tasto 1= SBS, tasto 2 = PARTIAL, tasto 3 = ONLY OPEN, tasto 4 = LIGHT ON/OFF).
+ +
2. La KEY LED clignote le nombre de fois correspondant au numéro de la sortie sélectionnée avec une pause d’une
seconde entre chaque clignotement
+1s +1s
3. Dans les 7 secondes, appuyer sur le bouton (pendant 2 secondes) de la télécommande à mémoriser
2s
4. Si la mémorisation a été correctement e󰀨ectuée, la LED KEY émettra un clignotement long
3s
5. Pour mémoriser une autre radiocommande sur la même sortie, répéter le point 3
N.B. Au bout de 7 secondes d’inactivité, le récepteur sort automatiquement de la phase de programmation
40
FR
AUTO-APPRENTISSAGE DE LA COURSE AVEC RALENTISSEMENTS PERSONNALISES
Les ralentissements peuvent être personnalisés par l’utilisateur, qui devra suivre les indications ci-dessous
ATTENTION: vérier la présence et la solidité des arrêts mécaniques, qui sont obligatoires. Les moteurs doi-
vent impérativement arriver jusqu’à la butée mécanique
1. Déplacez le portail manuellement à mi-course
2. ATTENTION: entrer dans le menu de base pour dénir le paramètre lengh slow = p conformément au tableau
de la section 4.7
3. Presser SIMULTANÉMENT les touches
(UP) et (MENU) pendant plus de 5 secondes jusqu’à l’a󰀩chage de
open1 learn et se préparer à presser (si nécessaire) la touche (DOWN-RADIO) (voir la gure). Si la première
manœuvre N’EST pas une ouverture, presser la touche (DOWN-RADIO) pour arrêter l’auto-apprentissage. En-
suite, presser (SBS) de manière à lancer l’auto-apprentissage: le vantail reprend sa course dans le sens correct
4. Le moteur M1 actionne l’ouverture à vitesse lente jusqu’à la butée mécanique d’ouverture.
Une fois la butée mécanique d’ouverture de M1 atteinte le moteur M2 actionne automatiquement l’ouverture (l’écran
a󰀩che open2 learn .).
5. Quand le portail a atteint le point auquel on souhaite faire commencer le ralentissement en fermeture
du moteur M2, envoyer une commande de
(SBS). Le mouvement actionné par le moteur M2 continue à
vitesse lente (l’écran a󰀩che clos2 slow .)
6. En arrivant à la butée mécanique du moteur, celui-ci commence à s’ouvrir.
7. Lorsque vous atteignez le point où le moteur est en ouverture, une décélération est nécessaire, appuyez sur
(SBS). Le mouvement du moteur se poursuit à basse vitesse (l’écran a󰀩che open1 slow .)
8. Lorsque le moteur atteint la position ouverte, il s’arrête pendant quelques secondes, puis il recommence à se fermer à
vitesse normale. Lorsque le portail est fermé, la procédure d’apprentissage est terminée.
-

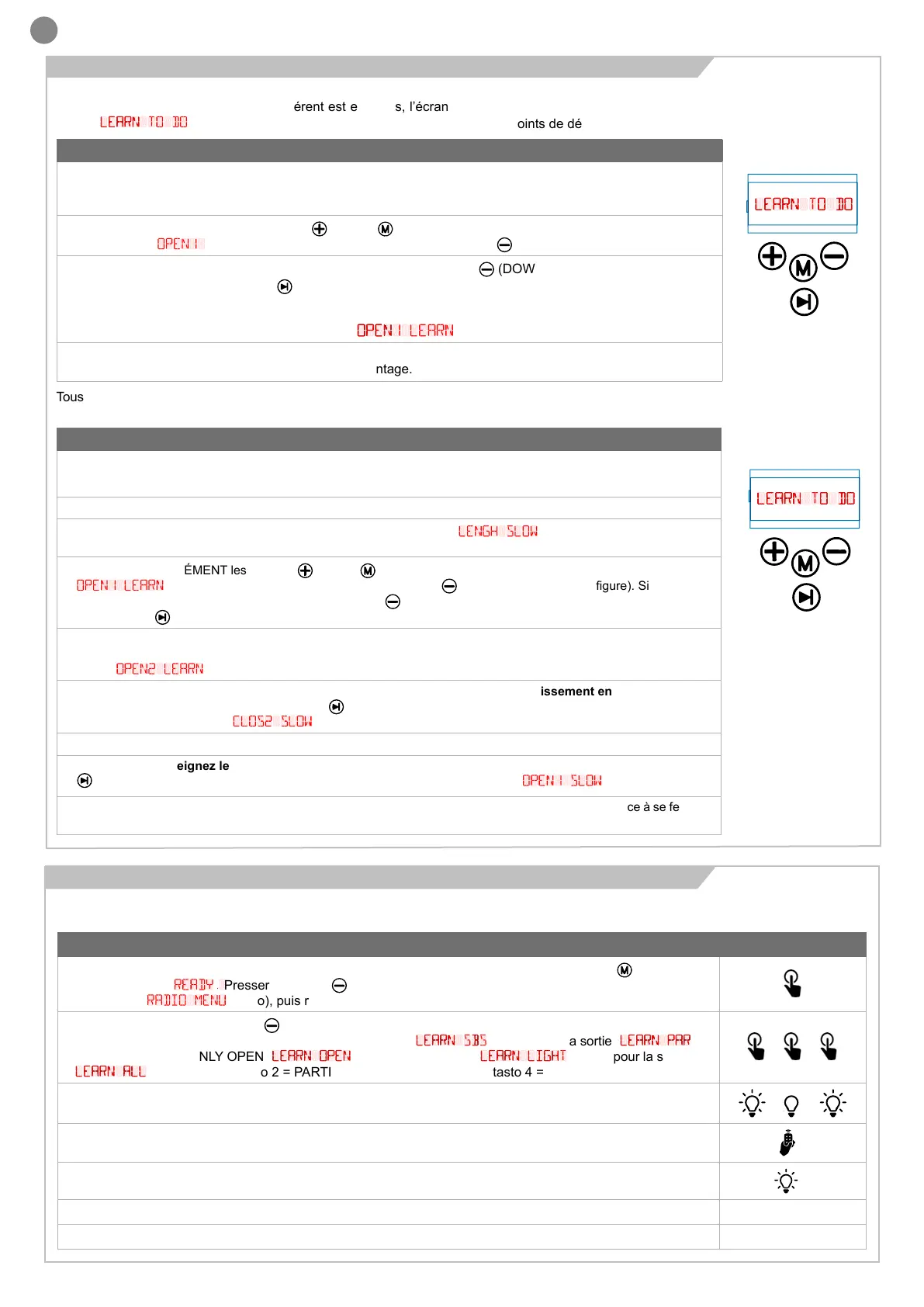

LEARN TO DO
RADIO
-
LEARN TO DO
RADIO
La première fois que l’unité de contrôle est mise sous tension, ou
si un défaut avec un type de moteur di󰀨érent est en cours, l’écran
a󰀩ché“
LEARN to do ".
Une procédure d’auto-apprentissage doit être e󰀨ectuée pour ac-
quérir les paramètres fondamentaux tels que la longueur de course
et les points de décélération.
AUTOAPPRENTISSAGE DE LA COURSE ET DES PRINCIPAUX PARAMÈTRES
Les ralentissements seront conformes aux paramètres sélectionnés dans le menu, avec le même pourcentage
en phase d’ouverture qu’en phase de fermeture.
1. Déverrouillez le portail ou la porte, déplacez-le en position centrale et verrouillez-le à nouveau.
2. Presser SIMULTANÉMENT les touches
(UP) et (MENU) pendant plus de 5 secondes jusqu’à
l’a󰀩chage de open1 et se préparer à presser (si nécessaire) la touche (DOWN-RADIO),(voir la gure).
3. Si la première manœuvre N’EST pas une ouverture, presser la touche
(DOWN-RADIO) pour arrêter arrêter
l’auto-apprentissage. Puis presser (SBS) de manière à relancer l’auto-apprentissage: le vantail reprend sa
course dans le sens correct. Le moteur ouvre le portail à basse vitesse jusqu’au n de course d’ouverture. En
arrivant au n de course d’ouverture, le portail redémarre dans le sens de la fermeture à petite vitesse jusqu’à
atteindre le n de course de fermeture, a󰀩chage
OPEN1 learn .
4. E󰀨ectuez un certain nombre de commandes d’ouverture, de fermeture et d’arrêt brusque pour vous assurer
que le système est solide avec aucun défaut de montage.
Tous les paramètres principaux sont dénis avec les paramètres par défaut par l’unité de contrôle. Pour personnali-
ser l’installation, procédez comme décrit au point 4.5 ci-dessous.
4.4 - Autoapprentissage de la course
4.5 - Apprentissage d’un émetteur
