INFORMAZIONI SULLE SOSTITUZIONI
IT

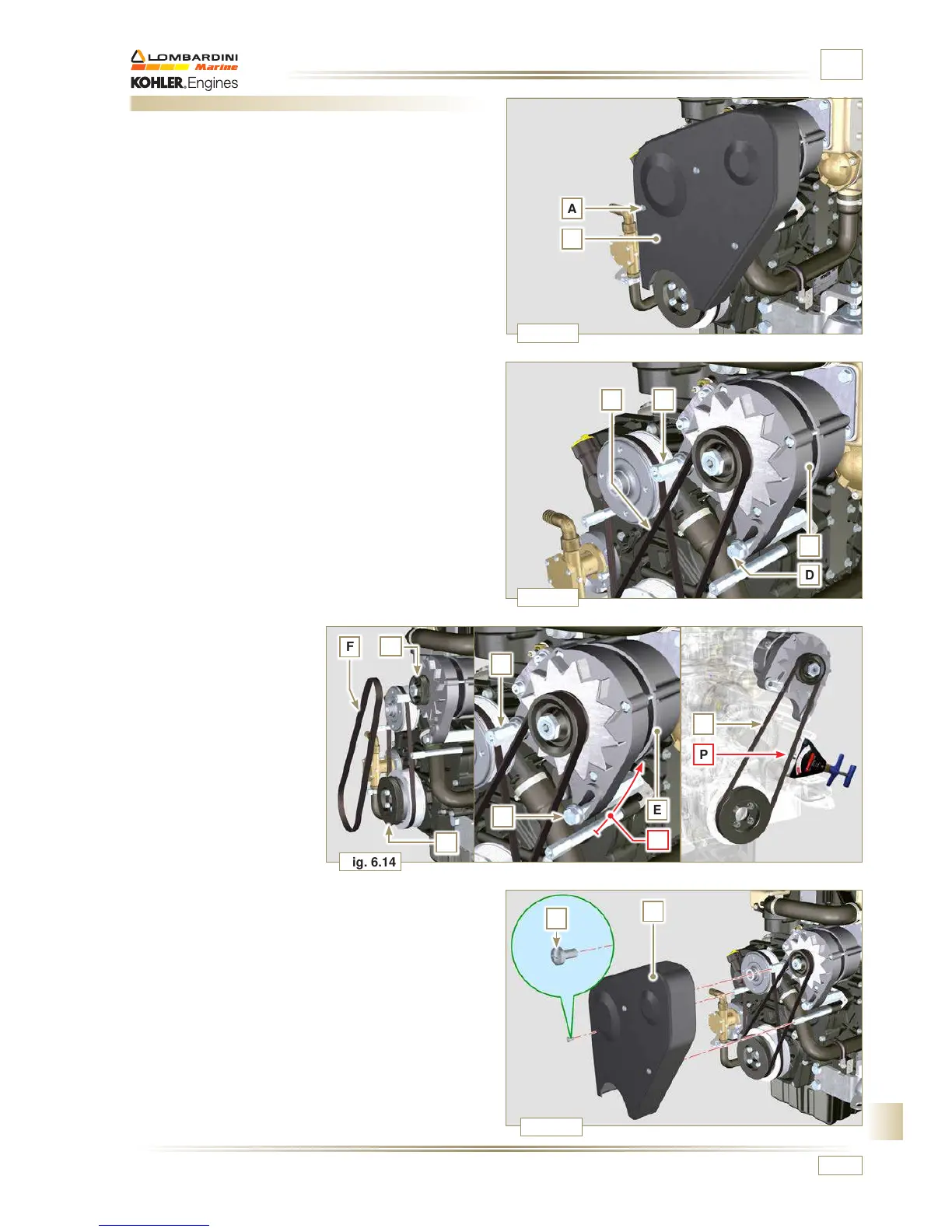

6.6 Sostituzione cinghia alternatore
1 -
Svitare le viti A e rimuovere la protezione B.
2 -
Allentare la colonnetta C e le vite D.
3 -
Rimuovere la cinghia F.
4 -
Eseguire le operazioni dal punto 2 a 6 del Par. 6.7.
5 -
Inserire la nuova cinghia F
sulle pulegge G.
6 -
Spostare l'alternatore
E in direzione della
freccia H, serrare la vite
D e successivamente la
colonnetta C (coppia di
serraggio a 40 Nm).
7 -
Controllare la tensione
della cinghia F con lo
strumento tipo Clavis,
posizionandolo nel punto
P (il valore deve essere di
392 N).
8 -
Fissare la protezione B tramite le viti A (coppia di serraggio
a 5 Nm)
