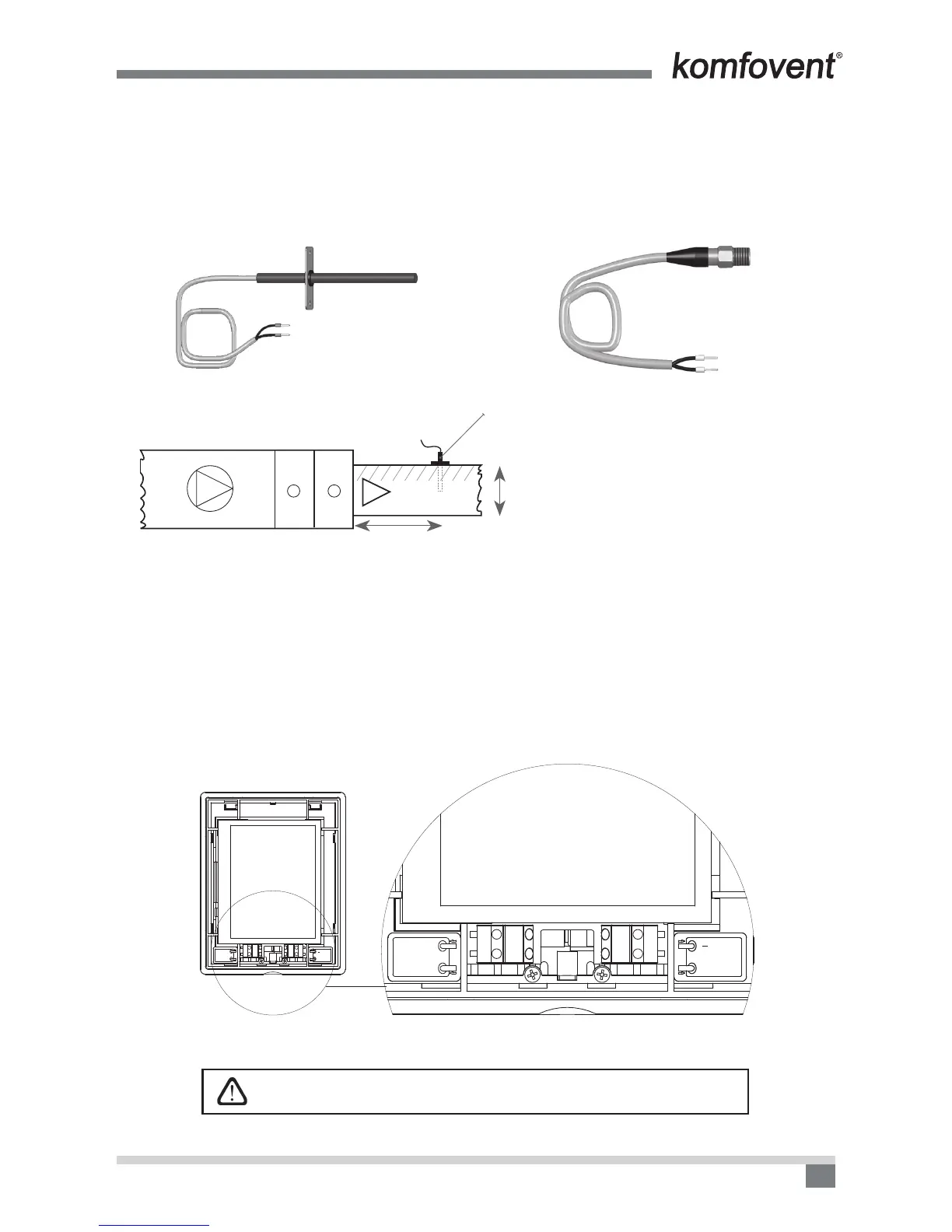

1.4. Lämpötila-antureiden asennus
Tuloilman lämpötila-anturi B1 (1.4 a Kuva) asennetaan ilmakanavaan sille tarkoitettuun paikkaan lämmitys- ja
jäähdytyspatterin jälkeen (mallikohtainen). Patterista anturiin oleva minimietäisyys pitäisi olla vähintään kaksi
kertaa kanavan halkaisijan pituus.
Veden lämpötila-anturi B5 (1.4 b kuva) asennetaan paluuvesiyhteeseen ruuvaamalla se sille tarkoitettuun
reikään. Anturi pitää lämpöeristää!
Tuloilman lämpötila-anturi B1 Veden lämpötila-anturi B5
1.4 a Kuva
1.4 b Kuva
B
D
≥ 2D
+
–
B1
1.5. Ohjauspaneelin asennuksen vaatimukset
1. Ohjauspaneeli pitäisi asentaa tilaan, jossa voidaan varmistaa seuraavat edellytykset:
1.1. ympäristön lämpötila: 0 ºC ... 40 ºC;
1.2. suhteellinen kosteus: 20 % ... 80 %;
1.3. pystysuoraan tippuvan veden suojaus (IP X2).
2. Ohjauspaneelin liittäminen tehdään takana ja pohjassa olevien reikien kautta.
3. Paneeli voidaan asentaa uppoasennusrasiatyyppiin tai muualle ruuvaamalla kaksi kiinnityspinnan ruuvia.
1.6. Ohjauspaneelin liitäntä
Ohjauspaneeli kytketään ohjauskeskukseen (katso kuva 1.3 a). Paneelin yksikköön yhdistävän johdon pituus
ei saa ylittää 150 metriä. Johdon tyyppi on merkitty laitteen sähkökytkentäkaavioon.
