UAB AMALVA vi forbeholder oss retten til å gjøre endringer uten forvarsel
119
C5.1-16-03-v1

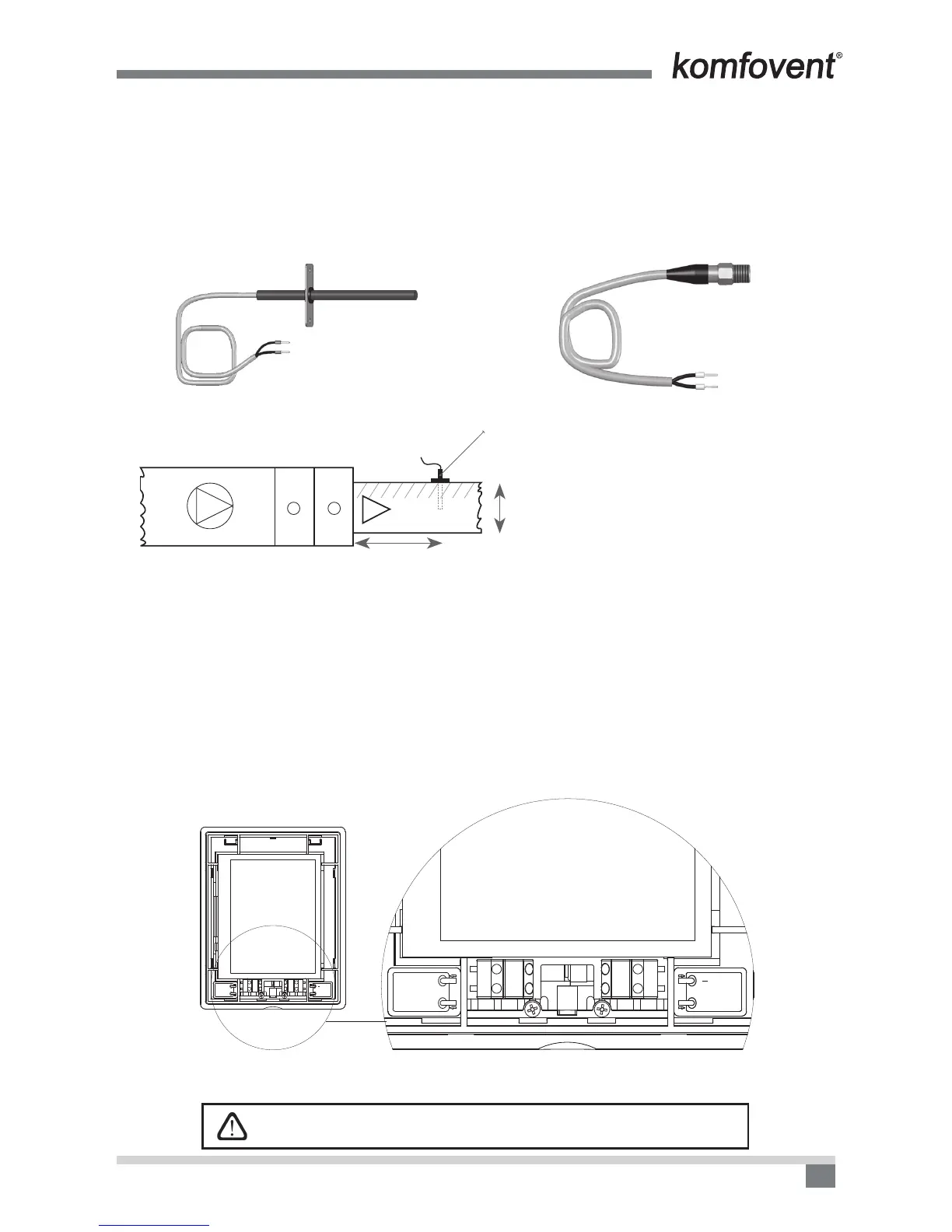

1.4. Installasjon av temperatursensorer
Temperatursensoren for tilførselsluft B1 (1.4 a Bilde) er montert i luftkanalen i en utpekt plass for den, etter
kjølerseksjonen (hvis montert). Den minimale avstanden fra luftventilen på enheten opp til sensoren skal ikke
være mindre enn den doble diameteren av den sirkulære tilkoblingen eller en diagonal av rektangulær tilkob-
ling.
Vanntemperatursensoren for vann B5 (1.4 Bilde) monteres på vannrøret ved å skru den inn i hullet. Senso-
ren må termoisoleres!
Feil med temperatursensor for tilførselsluft B1 Vanntemperatursensor B5
1.4 a Bilde
1.4 b Bilde
B
D
≥ 2D
+
–
B1
1.5. Krav til installasjonen av kontrollpanelet
1. Kontrollkonsollen skal installeres i et rom der følgende forhold er sikret:
1.1. omgivende temperatur: 0 ºC ... 40 ºC;
1.2 Område for relativ fuktighet: 20 %... 80 %...
1.3 Beskyttelse mot vertikal vanndrypping (IP X2).
2. Kontrollpanel-tilkobling leveres gjennom et hull på baksiden eller på siden.
3. PAnel kan monteres på en jevn monteringsboks eller på hvilken som helst plass ved bare å skru to hull i
festingsoveraten.
1.6. Tilkobling av kontrollpanel
Kontrollpanelet kobles til kontrollerboksen (se bilde 1.3 a). Lengden på kabelen for tilkobling av panelet til en-
heten skal ikke overstige 150 m. Kabeltypen er indikert på enhetens elektriske diagram.
