RU
UAB AMALVA оставляет себе право производить изменения заранее об этом не предупредив
38
C5.1-16-03-v1

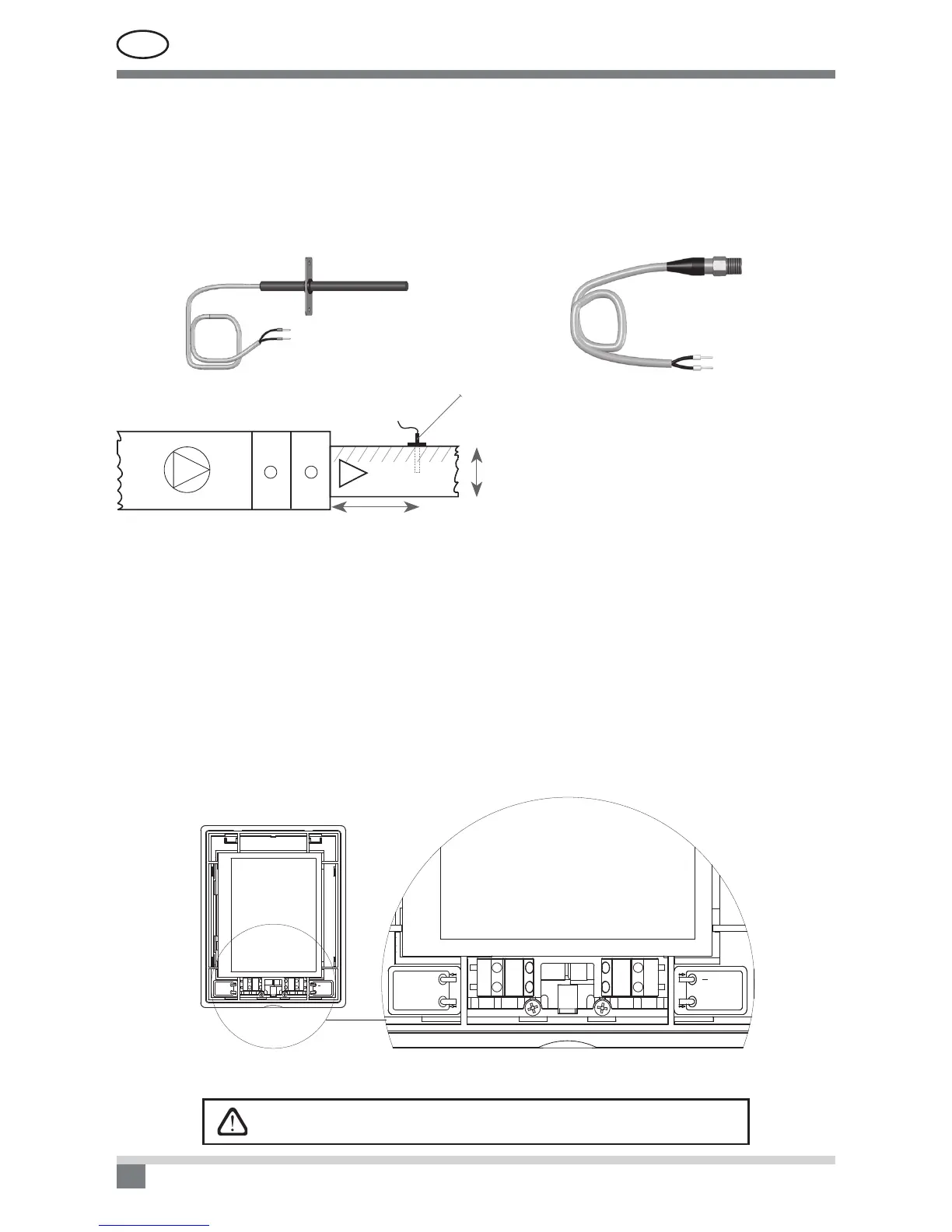

1.4. Монтаж датчиков температуры
Датчик температуры приточного воздуха B1 м. 1.4 а рис.) монтируется в воздуховоде в предусмо-
тренном месте, после секции охладителя (если предусмотрена). Минимальное расстояние от воздуш-
ного отверстия секции установки до датчика должно составлять не менее двух диаметров круглого
соединения или одна диагональ прямоугольного соединения.
Датчик температуры воды B5 (см. 1.4 б рис.) монтируется на патрубке обратной воды вкрутив его в
предусмотренное отверстие. Датчик необходимо термоизолировать!
Датчик температуры приточного воздуха B1 Датчик температуры воды B5
Рис. 1.4 a.
Рис. 1.4 б.
B
D
≥ 2D
+
B1
1.5. Требования по монтажу пульта управления
1. Пульт управления монтируется в помещении, в котором должны быть обеспечены следущие условия:
1.1. температура окружающей среды 0 ºC ... 40 ºC;
1.2. интервал относительной влажности 20 % ... 80 %;
1.3. должна быть обеспечена защита от случайно возможных вертикально падающих капель воды
(IP X2).
2. Подключение пульта управления предусмотрено через отверстие на задней его стенке либо снизу.
3. Пульт может быть установлен на коробке скрытого монтажа или в любом другом месте просто про-
делав два отверстия на монтируемой поверхности.
1.6. Подключение пульта управления
Пульт управления подключается к коробке контроллера м. рис. 1.3 a). Длина соединительного ка-
беля между пультом и установкой не может превышать 150 м. Тип кабеля указан в принципиальной
электрической схеме установки.
Yellow (A)
( ) White
(+) RedGreen (B)
Yellow (A)
(+) Red
Green (B)
( ) White
Yellow (A)
( ) White
(+) RedGreen (B)
Yellow (A)
(+) Red
Green (B)
( ) White
Рис. 1.6. Подключение пульта управления
Типы кабелей подключения пульта управления и других элементов
указаны в электрической схеме!
