UAB AMALVA nous nous réservons le droit d’apporter toutes modications sans préavis
159
C5.1-16-03-v1

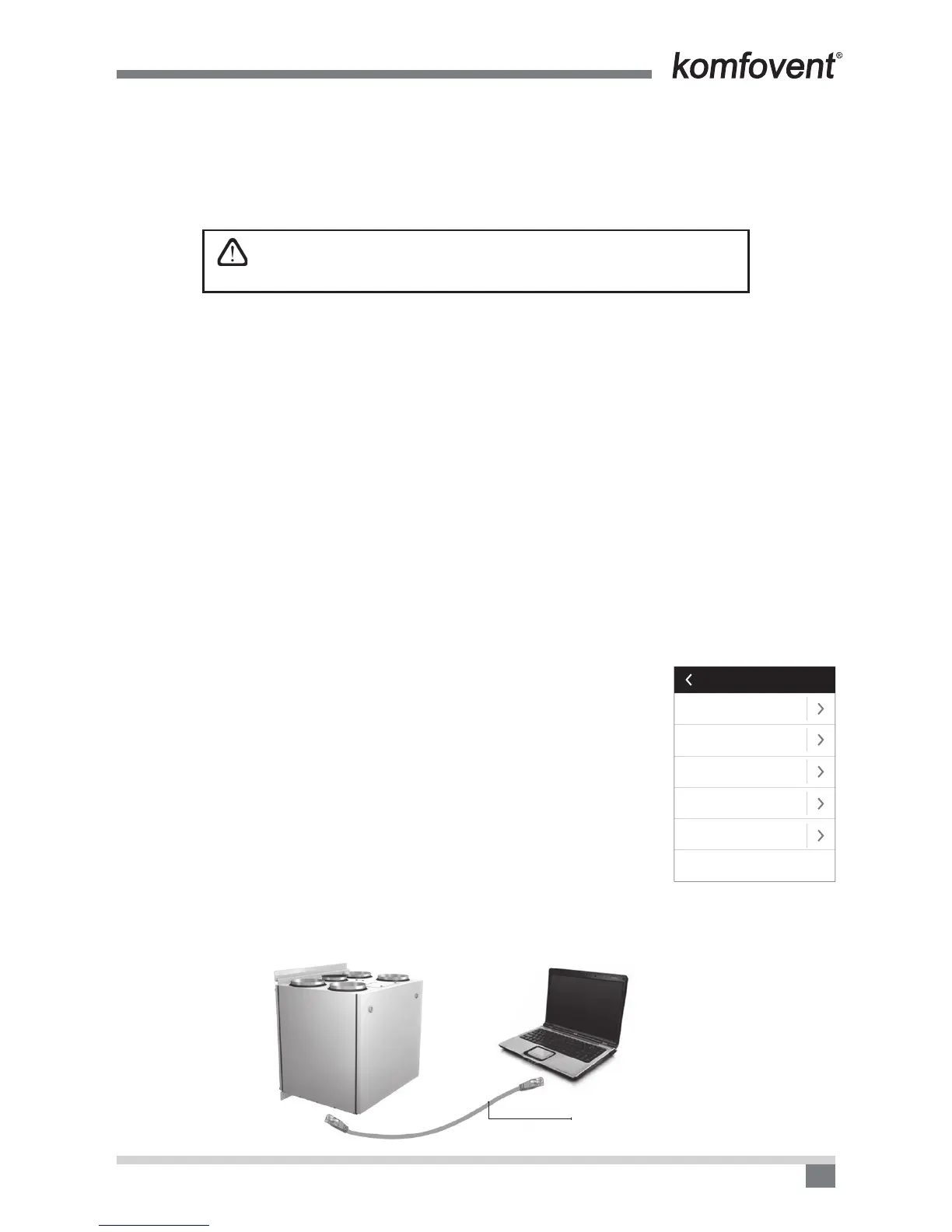

2.6. Supervision des unites par navigateur Web
Il est possible de superviser l’ensemble des paramètres des unités sur un ordinateur; accéder aux différents
modes de fonctionnement, lire et modier les réglages, activer des fonctions additionnelles, …Un seul câble
réseau RJ45 est nécessaire pour relier l’unité à l’ordinateur ou réseau local ou internet.
Câble réseau standard CAT 5
Il est également possible d’utiliser la fonction VAV en mode simplié «Régulation VAV sur un seul ux».
Dans ce cas, un seul capteur transmetteur de pression est nécessaire, positionné sur l’un des ux d’air
(habituellement sur le soufage). Le fonctionnement est alors appelé «Maître / Esclave». Le ux d’air pos-
sédant le capteur (maître) est régulé an de maintenir la valeur de pression souhaitée, et l’autre ux d’air
(esclave) réagit à l’identique. Le système de régulation reconnait automatiquement le mode de fonction-
nement à appliquer suivant le nombre de capteurs connectés. Aucune manipulation n’est nécessaire pour
indiquer le mode simplié.
Lorsque l’unité est prévue pour un fonctionnement à débit variable
VAV, il est impératif d’effectuer une calibration des débits. Dans le cas
contraire, la centrale ne répondra pas correctement au mode VAV.
Calibration des débits pour mode VAV:
1. Avant de démarrer l’unité, il est nécessaire d’ajuster les différents organes de réglages et de s’assurer de
l’ouverture de l’ensemble des registres à débits variable an de libérer la totalité des débits d’air souhaités
vers les locaux concernés.
2. Après avoir mis l’unité sous tension et réglé le débit souhaité, sélectionner le mode VAV et conrmer la
procédure d’étalonnage. Lorsque l’étalonnage est terminé (60 sec.), l’état de la fonction VAV s’afchera en
fonction du nombre de capteurs connectés : soufage, extraction ou double.
3. Une fois le processus de calibration terminé, la centrale fonctionne en pression constante sur la valeur
mémorisée.
• DCV – Débit d’air contrôlé par 0–10 V. L’unité de traitement d’air fonctionne de façon similaire au mode CAV,
mais la consigne de débit d’air est directement asservi à un signal analogique 0…10 V sur les entrées du
contrôleur: B6 (soufage) et B7 (air extrait). Le signal 10V correspond au débit nominal réglé sur le panneau
de commande, et le débit d’air est fonction du signal sur la borne approprié. Par exemple, sur une unité
1200 (débit max. 1200 m
3
/h) avec une consigne réglée à 800 m
3
/h sur le panneau de commande, on obtient
avec une valeur de 7V un débit constant de 560 m
3
/h, soit 70 % de la valeur de consigne. Lorsque le signal
passe en dessous de 1,5V (15 %), l’unité s’arrête.
Date / Heure
Le réglage de la date et l’heure est necessaire pour le fonctionnement des programmes horaires.
Connectivité
• Adresse IP et masque de sous réseau sont nécessaires pour connecter l’unité
sur un réseau ou Internet.
• Modbus ID. Numéro d’identication du régulateur, lorsque plusieurs unités sont
connectées sur un réseau unique piloté par un seul panneau de commande.
• RS-485. Réglage de l’interface externe RS-485 (Connexions 1, 2, et 3, illustra-
tion 1.3 b).
2.5.4.2. Personalisation
Ce menu permet d’accéder aux différents réglages de l’écran tel que: le lan-
guage, les unités de mesure, l’écran de veille etc.
Personalisation
Langue
Francais
Unité de débit
m
3
/h
Ecran de veille
On
Verrouillage du panneau
O
Sélections audibles
Click
