LT
UAB AMALVA pasilieka teisę atlikti pakeitimus iš anksto neįspėjus
6
C5.1-16-03-v1

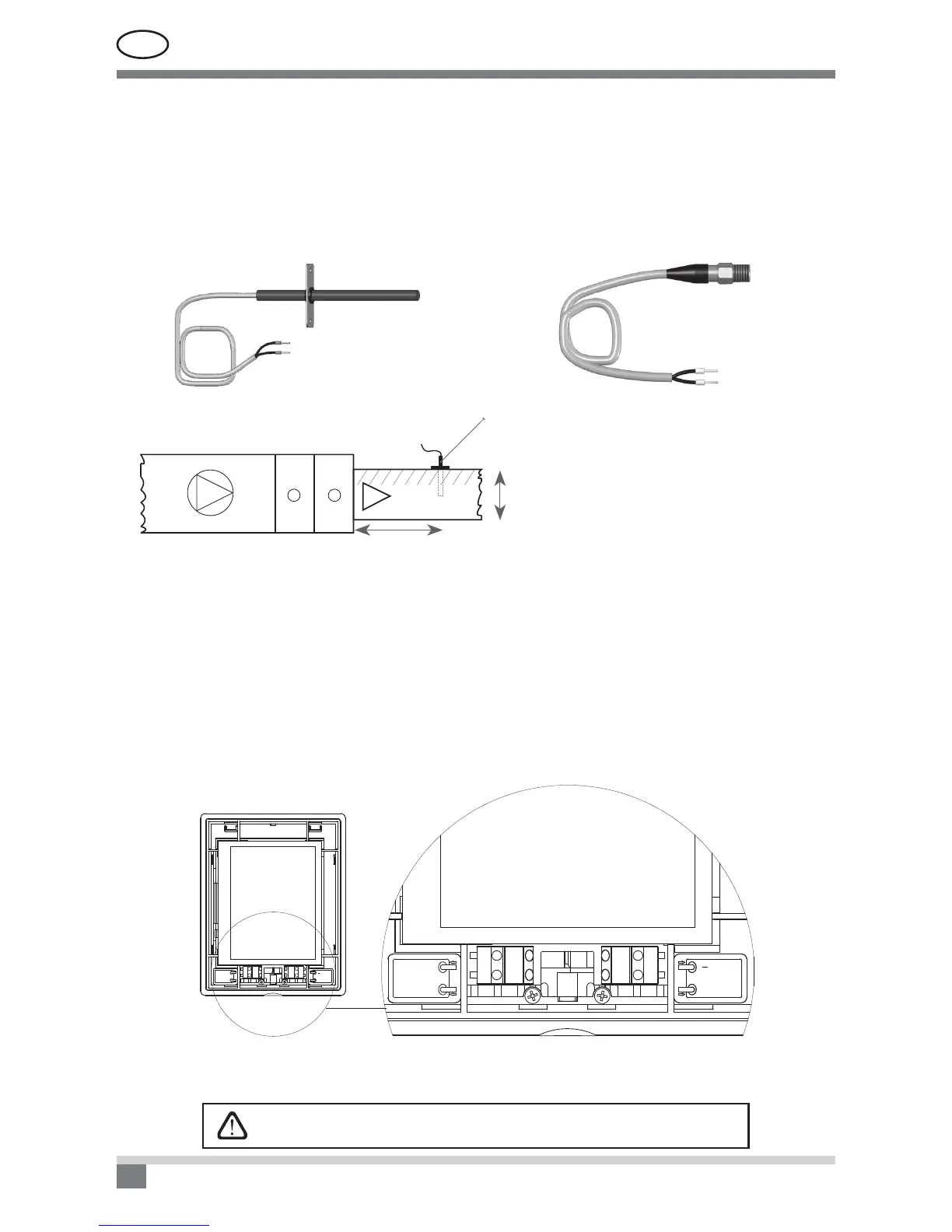

1.4. Temperatūros jutiklių montavimas
Tiekiamo oro temperatūros jutiklį B1 (1.4 a pav.) reikia sumontuoti tiekiamo į patalpas oro ortakyje po aušintuvo
sekcijos (jei tokia nenumatyta – po šildytuvo). Minimalus atstumas nuo įrenginio sekcijos oro angos iki jutiklio
turi būti ne mažesnis kaip du apvalaus pajungimo diametrai arba stačiakampio pajungimo įstrižainė.
Vandens temperatūros jutiklis B5 (1.4 b pav.) montuojamas ant grįžtančio vandens vamzdžio, įsukant jį į
numatyta kiaurymę. Jutiklį būtina termiškai izoliuoti!
Tiekiamo oro temperatūros jutiklis B1 Vandens temperatūros jutiklis B5
1.4 a pav.
1.4 b pav.
B
D
≥ 2D
+
–
B1
1.5. Reikalavimai valdymo pulto montavimui
1. Valdymo pultas turi būti montuojamas patalpose, kuriose būtų užtikrinamos nurodytos sąlygos:
1.1. aplinkos temperatūroje 0 °C ... 40 °C;
1.2. santykinės drėgmės ribose 20 % ... 80 %;
1.3. turi būti užtikrinta apsauga nuo atsitiktinių vertikaliai krintančių vandens lašų (IP X2).
2. Valdymo pulto pajungimas numatytas pro kiaurymę nugarinėje arba apatinėje pusėje.
3. Pultelis gali būti tvirtinamas ant potinkinio montavimo dėžutės arba bet kokioje kitoje vietoje tiesiog pragrę-
žus dvi skyles ant tvirtinamo paviršiaus.
1.6. Valdymo pulto prijungimas
Valdymo pultas prijungiamas prie valdiklio dėžutės (žr. 1.3 a pav.). Pultelio jungimo su įrenginiu kabelio ilgis
negali viršyti 150 m. Kabelio tipas nurodytas įrenginio principinėje elektrinėje schemoje.
