PL
UAB AMALVA zastrzegamy prawo wprowadzania zmian bez uprzedniego zawiadomienia
80
C5.1-16-03-v1
Jak podłączyć centralę wentylacyjną bezpośrednio do komputera:
1. Jeden koniec kabla sieciowego należy podłączyć do odpowiedniego portu na płycie głównej (patrz rys.
1.3 a), a drugi do komputera.
2. Następnie w ustawieniach karty sieciowej należy podać adres IP, np. 192.168.0.200, oraz maskę podsieci
255.255.0.0.
3. W ustawieniach przeglądarki internetowej należy wyłączyć wszelkie serwery proxy.

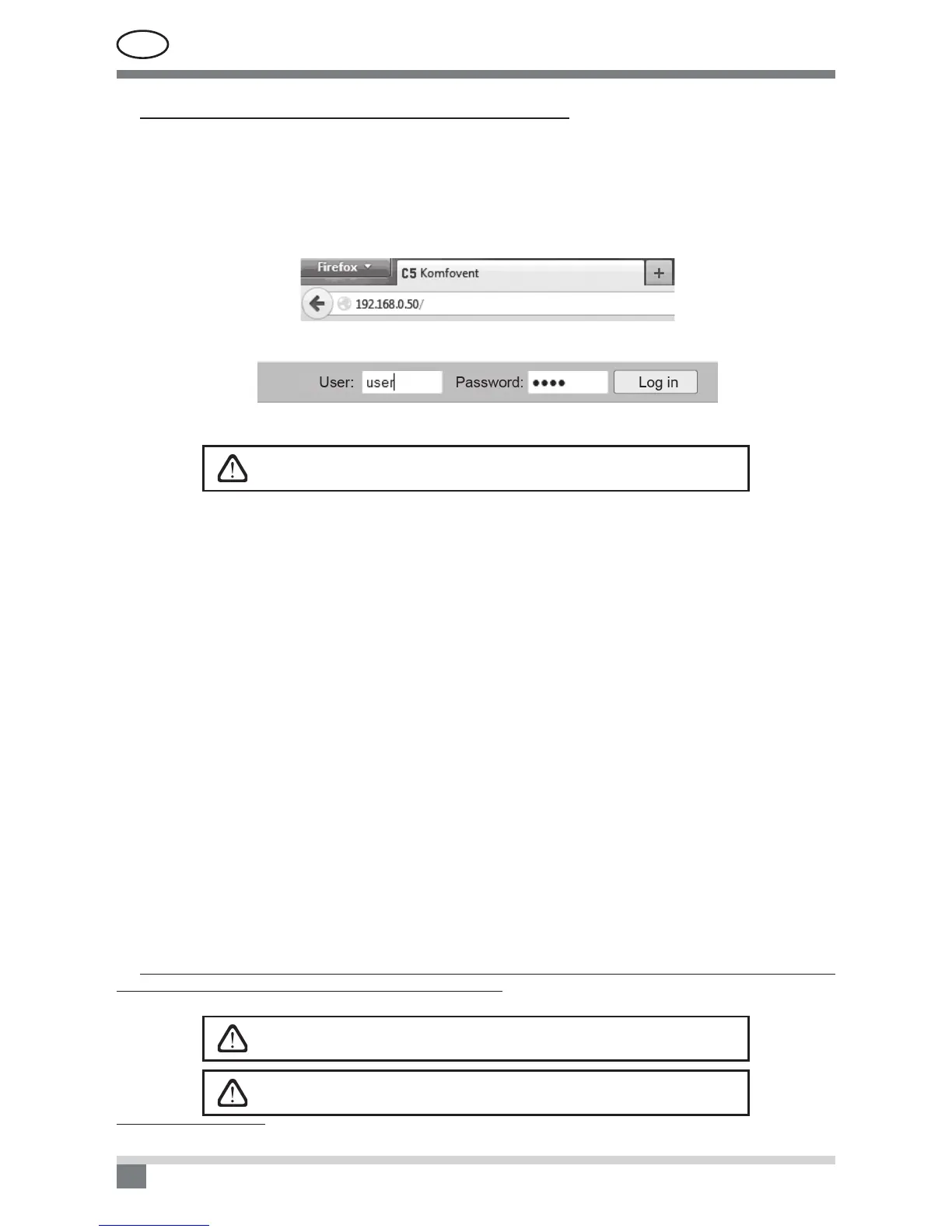

4. W przeglądarce internetowej należy wpisać adres IP centrali; standardowy adres to 192.168.0.50. Adres
można zmienić w dowolnym momencie na panelu sterowania lub w przeglądarce internetowej (patrz usta-
wienia połączeń).
Uwaga: Przed podłączeniem zaleca się pobranie najnowszej wersji przeglądarki internetowej.
5. Jeżeli połączenie powiodło się pojawi się okno, w którym należy wpisać nazwę użytkownika i hasło:
Uwaga: nazwa użytkownika to “user”. Standardowe hasło to również „user”; po zalogowaniu się użytkownik
może zmienić hasło na dowolne (patrz ustawienia użytkownika).
Jeżeli użytkownik zapomni hasła, można je przywrócić do fabrycznego. W
tym celu, użytkownik powinien przywrócić ustawienia fabryczne centrali.
2.7.Dodatkowefunkcjesterowania
2.7.1.Sterowaniewodnąnagrzewnico-chłodnicą
W centralach wyposażonych w nagrzewnico-chłodnicę wodną istnieje możliwość wysterowania siłownikiem
zaworu trójdrogowego zarówno w trybie grzania jak i chłodzenia. Standardowo siłownik podłączony jest do
styków odpowiedzialnych za grzanie i działa jedynie w tym trybie. Jednakże po przekazaniu odpowiedniego
sygnału zewnętrznego mówiącego o konieczności chłodzenia na wejścia płyty (IN4) np. wykorzystując dodat-
kowe urządzenie jak termostat, przełącznik, itp., centrala przełączona zostaje w tryb chłodzenia, a siłownik
zaworu trójdrogowego (TG1) regulowany będzie w zależności od zapotrzebowania na chłód.
2.7.2.Sterownieinwerterowymagregatemskraplającym
Standardowo wszystkie centrale KOMPAKT mają możliwość regulacji inwerterowego agregatu skraplającego
pozwalającego na bezstopniową pracę sprężarki. Do regulowania mocy chłodnicy wykorzystuję się sygnał
modulowany (TG2), jak również sygnały: uruchomienie chłodnicy (DX1), konieczność chłodzenia (DX2), ko-
nieczność grzania (DX3; patrz rys. 1.3. b).
Istnieją trzy różne metody sterowania:
1. Sterowanie uniwersalne, odpowiednie dla większości typów agregatów
1
.
2. Sterowanie dopasowane do jednostek Panasonic.
3. Sterowanie dopasowane do jednostek Daikin.
2.7.3.Wielostopniowesterowaniechłodnicyfreonowej
Do regulowania mocy chłodnicy przewidziane są 3 styki (podłączenie przedstawiono na rys. 1.3 b). W zależ-
ności od liczby stopni oraz mocy poszczególnych stopni zaleca się wybranie optymalnej metody regulacji.
Jeśli moc każdego stopnia jest taka sama, możliwe jest jedynie sterowanie trzema poziomami mocy. Jeżeli
moc chłodnicza na poszczególnych stopniach w przybliżeniu osiąga wartość 1-2-4 (moc kolejnego stopnia jest
dwukrotnością poprzedniego), wówczas regulacja mocy odbywa się w siedmiu etapach.
Na przykład: Do styków DX1 podłączona jest chłodnica 1kW, do DX2 – 2kW, a do DX3 chłodnica o mocy
4kW. Regulacja mocy odbędzie się następujących krokach:
1: 1 kW; 2: 2 kW; 3: 1 kW + 2 kW; 4: 4 kW; 5: 1 kW + 4 kW; 6: 2 kW + 4 kW; 7: 1 kW + 2 kW + 4 kW.
Zamiana kroków jest możliwa, jeżeli moce chłodnic są takie same.
Określenie ilości stopni chłodzenia wymagane jest na etapie zamówienia.
1
Ustawienia fabryczne.
