UAB AMALVA vi förbehåller oss rätten att göra ändringar utan förhandsbesked
135
C5.1-16-03-v1

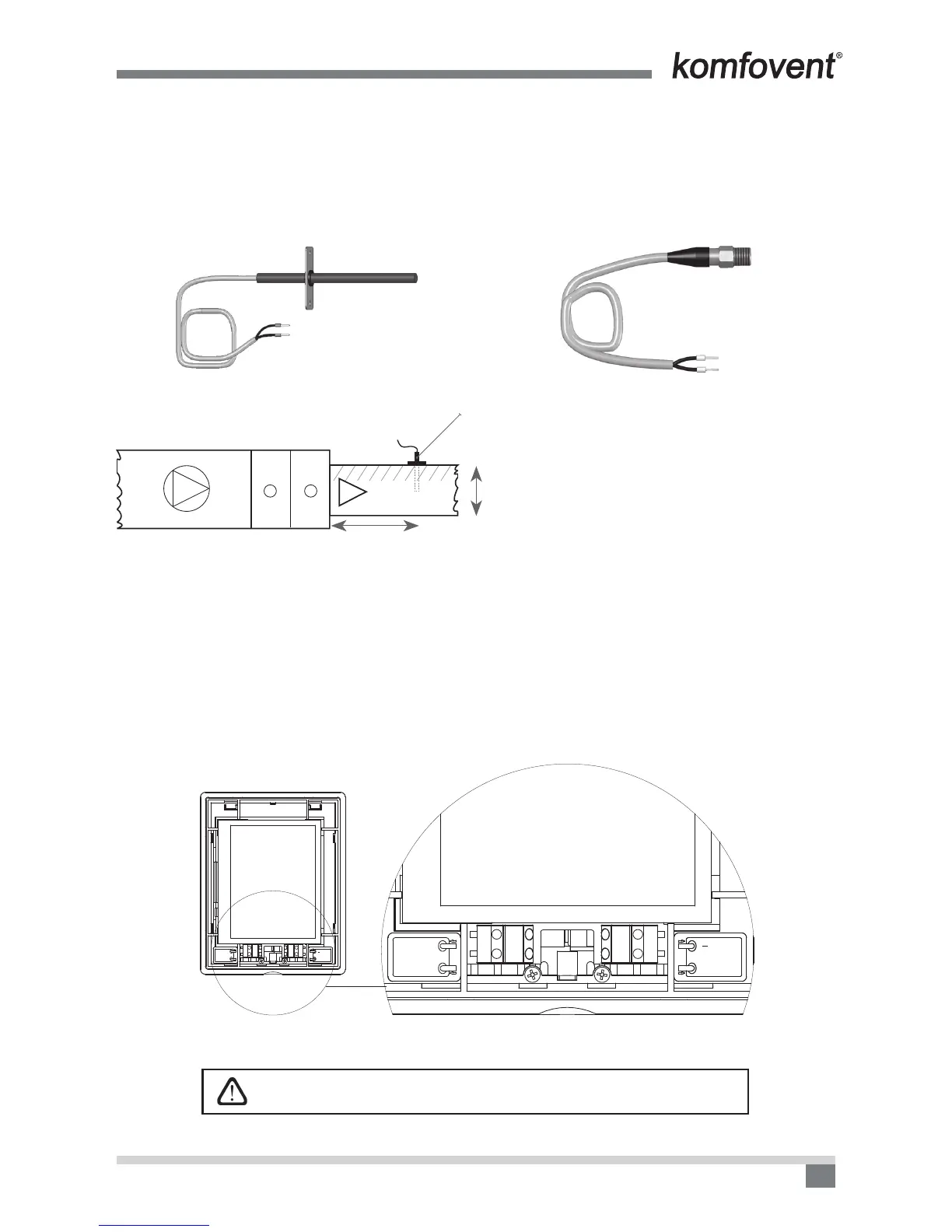

6.4. Installation av temperatursensorer
Temperatursensorn för tilluft B1 (1.4 a Bild) monteras i luftkanalen i efter kylsektionen (i förekommande fall).
Minimiavståndet efter kanalanslutningen till aggregatet är dubbla kanaldiametern (cirkulär) eller diagonalav-
ståndet (rektangulär).
Temperatursensorn för vatten B5 (1.4 b Bild) monteras på vattenröret genom att den skruvas in i därför
avsett hål. Sensorn måste vara termiskt isolerad!
Tilluft temperatursensor B1 Vatten temperatursensor B5
1.4 a Bild.
1.4 b Bild.
B
D
≥ 2D
+
–
B1
1.5. Krav vid installation av kontrollpanel
1. Konsolen installeras i utrymme med följande förhållanden säkrade:
1.1 Omgivande temperatur: 0 ºC – +40 ºC
1.2 Relativ luftfuktighet: 20 % – 80 %
1.3 Skydd mot vertikalt droppande vatten (IP X2).
2. Kontrollpanelens anslutning dras genom ett hål på baksidan eller undertill.
3. Panelen kan monteras i en infälld box eller annan plats genom skruvinfästning genom två hål i fästytan.
1.6. Anslutning av kontrollpanel
Kontrollpanelen ansluts till kontrollenheten (se Bild 1.3 a). Kabellängden för anslutningen av kontrollpanelen får
inte överstiga 150 m. Typ av kabel indikeras på enhetens elschema.
