UAB AMALVA vi forbeholder os ret til uden forudgående varsel, at ændre parametre og størrelser med henblik på at forbedre produkterne
87
C5.1-16-03-v1

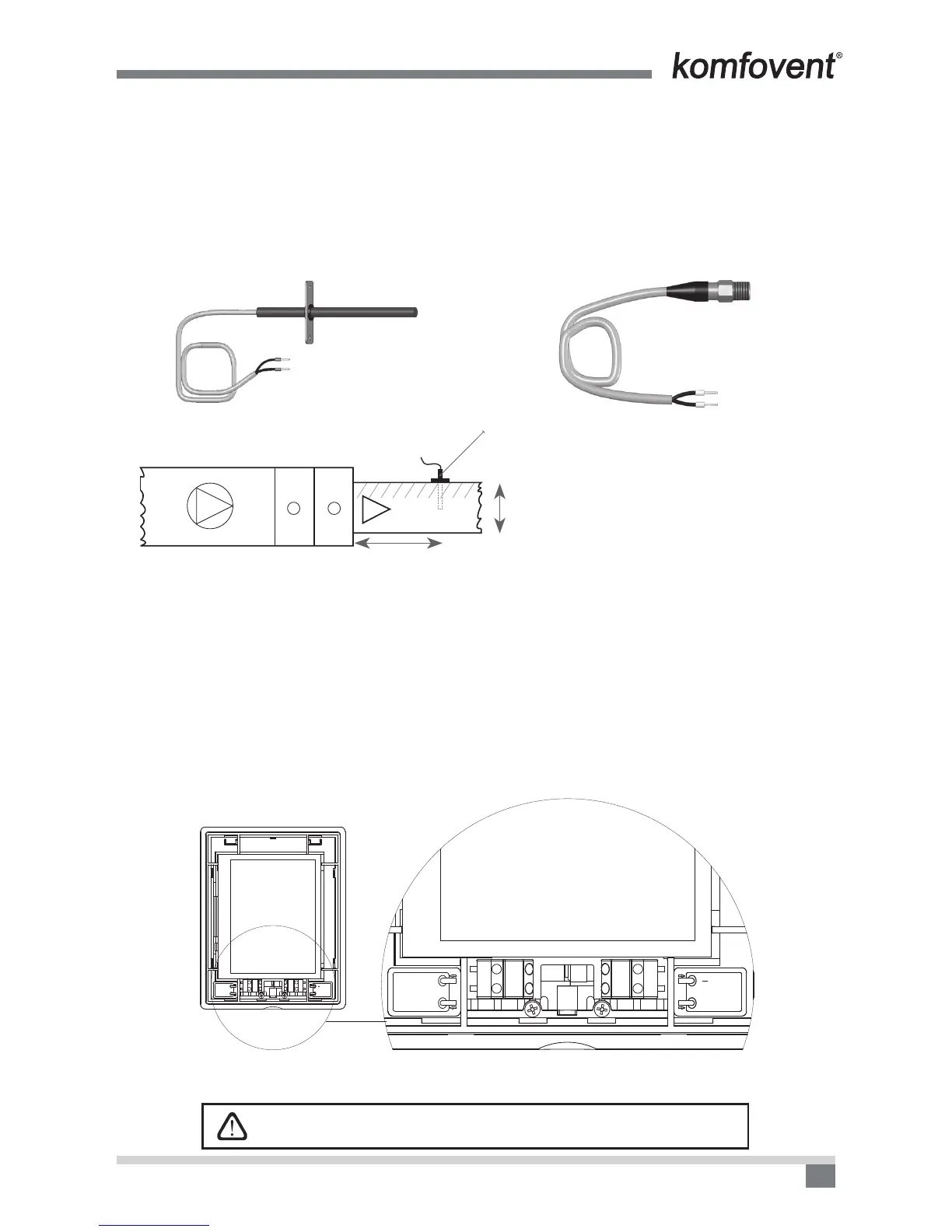

1.4. Montage af temperatur føler
Tilluft temperatur føler B1 (billede 1.4 a) monteres et passende sted i kanalen efter aggregatet eller leade
sektion (hvis leveret). Temperatur føler skal monteres i kanal så kun ca. 1 cm. Er synlig. Den anbefalede mind-
ste afstand fra aggregatets udløb til placering af temperatur føler, er lig med længden af diagonalen af den
rektangulære kanal.
Temperatur føler for vand varmeade B5 (billede 1.4 b) monteres varmeadens retur løb ved at skrue
den ind i dertil beregnede hul. For at forhindre unødig afkøling og derved undgå alarm (frost), skal temperatur
føler altid isoleres sammen varme rør!
Tilluft temperatur føler B1 Temperatur føler for retur vand B5
1.4 a Billede
1.4 b Billede
B
D
≥ 2D
+
B1
1.5. Montage af betjeningspanel
1. Betjeningspanel skal placeres indendørs under følgende forhold:
1.1. Omgivende temperatur mellem 0°C til 40°C;
1.2. Relativ luftfugtighed mellem 20% og 80%;
1.3. Beskyttelsesgrad: IP X2.
2. Kontrolpanelet tilsluttes via et hul på bagsiden eller undersiden.
3. Panelet kan monteres på en ad monteringskasse eller et andet sted ved at bore to huller i overaden, som
den skal fastgøres på.
1.6. Tilslutning af betjeningspanel
Betjeningspanel tilsluttes i styre tavle (se billede 1.3 a). Længde af tilslutningskabel mellem betjeningspanel og
aggregat må ikke overstige 150 m. Kabeldimension er beskrevet i forbindelsesskema.
Yellow (A)
( ) White
(+) RedGreen (B)
Yellow (A)
(+) Red
Green (B)
( ) White
Yellow (A)
( ) White
(+) RedGreen (B)
Yellow (A)
(+) Red
Green (B)
( ) White
1.6 Billede. Tilslutning af kontrolpanel
Tilslutning af kontrolpanel og andre kabeltykkelser er speciceret i led-
ningsdiagrammet!
