Komfovent C5.1 Installation And Operation Manual

184
NL
UAB Amalva behoudt het recht om veranderingen door te voeren zonder dit vooraf kenbaar te maken
C5.1-16-03-v1
Luchtbevochtiger in-
geschakeld
Nachtkoeling in de zomer
actief
Werking volgens week-
programma
Werking volgens vakan-
tieprogramma
“Override” modus actief
Alarmsignaal
Ventilator werkt
Verhoging luchthoeveel-
heid door actieve functie
(zie hoofdstuk Functies)
Verlaging luchthoeveel-
heid door actieve functie
(zie hoofdstuk Functies)
Energieterugwinning
actief
Verwarming ingeschakeld
Koeling ingeschakeld

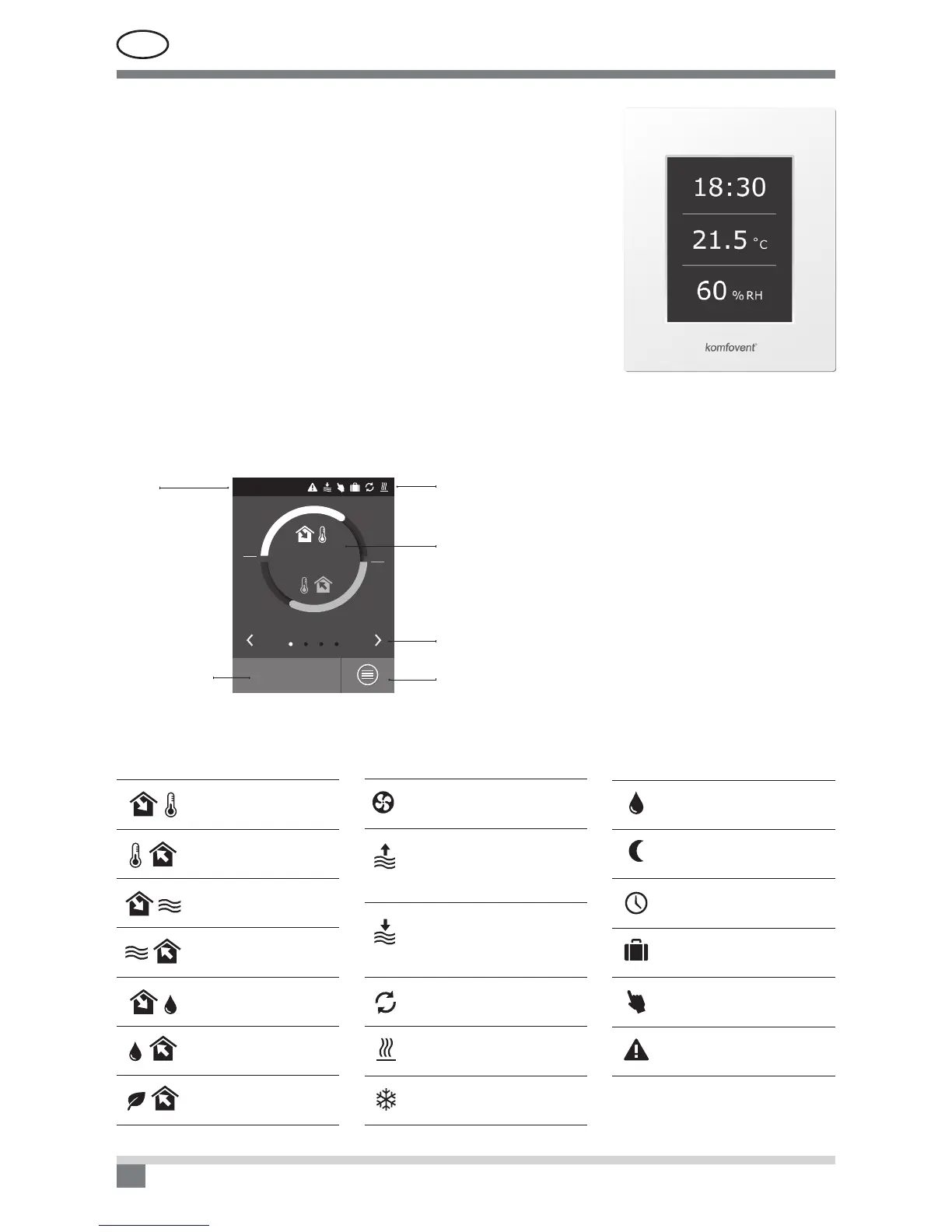

2.1 Afbeelding. Bedieningspaneel
2.2. Indicatie bedieningspaneel
Toevoerluchttempe-
ratuur
Retourluchttempe-
ratuur
Toevoerluchtvolume
Afvoeruchtvolume
Vochtigheidsgraad
Toevoerlucht
Vochtigheidsgraad
Afzuiglucht
Luchtkwaliteit Af-
zuiglucht (kamer)
Legende van de weergegeven symbolen
2. BEDIENINGSHANDLEIDING
2.1. Toestelregeling
Het regelsysteem regelt de fysische processen die in de unit plaatsvin-
den.
Het systeem bestaat uit:
• regelprint;
• zekeringen, voeding en tussenliggende regelprints, die zich in het
toestel bevinden;
• bedieningspaneel, die op een geschikte plek voor de gebruiker ge-
plaatst kan worden;
• druk en temperatuursensoren.
Het bedieningspaneel (Afbeelding 2.1) is ontworpen voor het op af-
stand bedienen, instellen en weergeven van parameters.
ECONOMY 1
21,9 °C
21,3 °C
Gewenste waarde
16:30
Selectie
bedrijfsmodi
Menu
Aanduiding bedrijfsmodi en
functies unit
Menu met hoofdpara-
meters
Wisselen tussen over-
zichtsvenster
Tijd
