UAB AMALVA vi förbehåller oss rätten att göra ändringar utan förhandsbesked
143
C5.1-16-03-v1

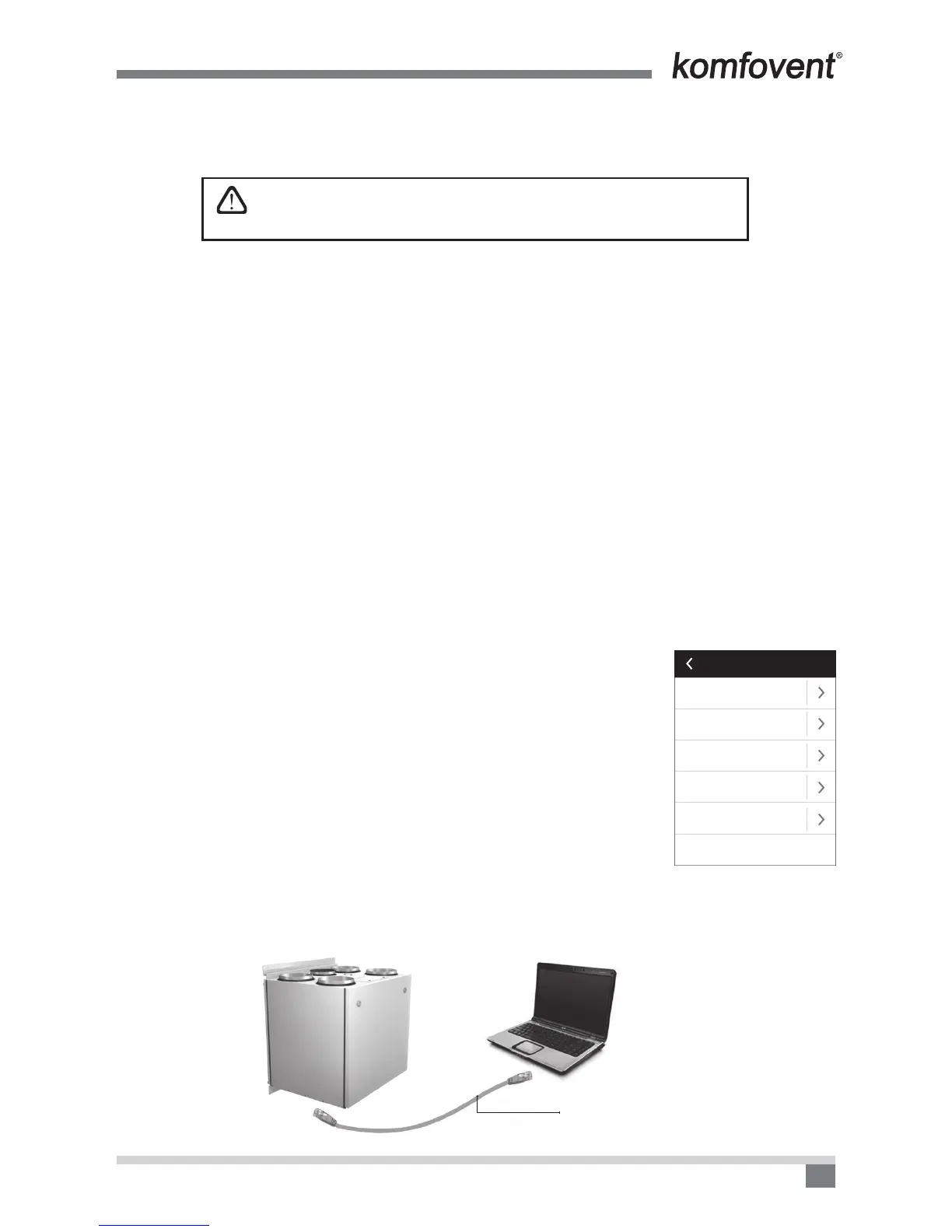

2.6. Styrning av luftbehandlingsaggregat via en webbläsare
Det är inte bara på kontrollpanelen det går att övervaka driften av luftbehandlingsaggregaten och de enskilda
komponenternas funktion, ändra inställningar och aktivera extrafunktioner - du kan göra samma sak via din da-
tor. Allt du behöver göra är att ansluta enheten till en dator, ett lokalt nätverk eller internet via en nätverkskabel.
Standard CAT 5-nätverkskabel
styrningen utförs i enlighet med detta, medan det andra luftödet (i detta fall frånluften) fungerar som
ett slave-ventilationssystem som alltid följer master-ventilationssystemet. Om luftödeskravet i det ventila-
tionssystem som fungerar som master-system minskar, minskar frånluftens intensitet i slave-systemet med
motsvarande procent.
Om styrfunktionsläget för variabel luftvolym väljs, måste initial kalibre-
ring av styrget utföras, annars kommer inte enheten att fungera om
VAV-läget väljs.
Kalibrering av styrläge för variabel luftvolym.
1. Före kalibreringsstart bör luftfördelnings- och frånluftsenheterna i ventilationssystemet justeras, och alla
ventiler för variabelt luftöde som got sätt jliggör lufttillförsel till alla ventilerade utrymmen bör
öppnas.
2. Efter påslagning av enheten ska VAV-läget väljas och kalibreringsprocessen bekräftas. Vid slutet av kali-
breringen, beroende på kongurationen av trycksensorerna, kommer statusen för VAV-läget att ändras till:
Till, Från, Dubbel.
3. Efter kalibreringen kommer luftbehandlingsaggregatet att återgå till föregående läge.
• DCV – direktstyrd volym. Luftbehandlingsaggregatet arbetar på liknande sätt som i CAV-läget, men luftvo-
lymer kommer att upprättllas direkt, i enlighet med värdena hos de analoga ingångssignalerna B6 och
B7 från styrenheten. Efter att ha tilldelat signalen på 0-10 V till lämplig inng, omvandlas den i enlighet
med aktuellt fastställd luftvolym. Om till exempel enhetens maximala luftöde är 1000 m
3
/h, panelens bör-
värde är – 800 m
3
/h, och B6-inngsvärdet är – 7 V, kommer enheten att tillföra en konstant luftvolym på
560 m
3
/h, dvs. 70 % av inställda värdet. Detsamma gäller för frånluften, men genom B7-inngen.
Tid / Datum
Tid och datum krävs för driftplaneringen av luftbehandlingsaggregatet.
Anslutbarhet
IP-adress och subnätmask. Inställning krävs när luftbehandlingsaggregatet är anslutet till ett PC-nätverk
eller internet.
ID för styrenhet. Nummer som identierar styrenheten, när era luftbehandlingsaggregat är ansluta till ett
gemensamt nätverk genom en kontrollpanel.
RS-485. Inställningar för externt RS-485-gränssnitt (1, 2, 3 terminaler, bild
1.3 b).
2.5.4.2. Personalisering
I den här menyn kan användaren se olika inställningar för kontrollpanelen, såsom
menyspråk, måttenheter osv.
Individualisering
Språk
Swedish
Flödesenheter
m
3
/h
Skärmsläckare
Skärmlås
AV
Tryckljud
Click
