Comment connecter directement votre ordinateur à l’unité:
1. Brancher le cable réseau RJ45 entre votre ordinateur et le port approprié du régulateur de l’unité (voir il-
lustration 1.3a).
2. Modier sur votre ordinateur les «propriétés» de votre «connexion au réseau local» (protocole internet ver-
sion 4). Décocher l’adressage automatique et inscrire l’adresse xe 192.168.0.51, le masque sous réseau
255.255.0.0 et la passerelle par défaut 192.168.0.52.
3. Ouvrir le navigateur web et désactiver tous les éventuels serveur proxy dans les paramètres.

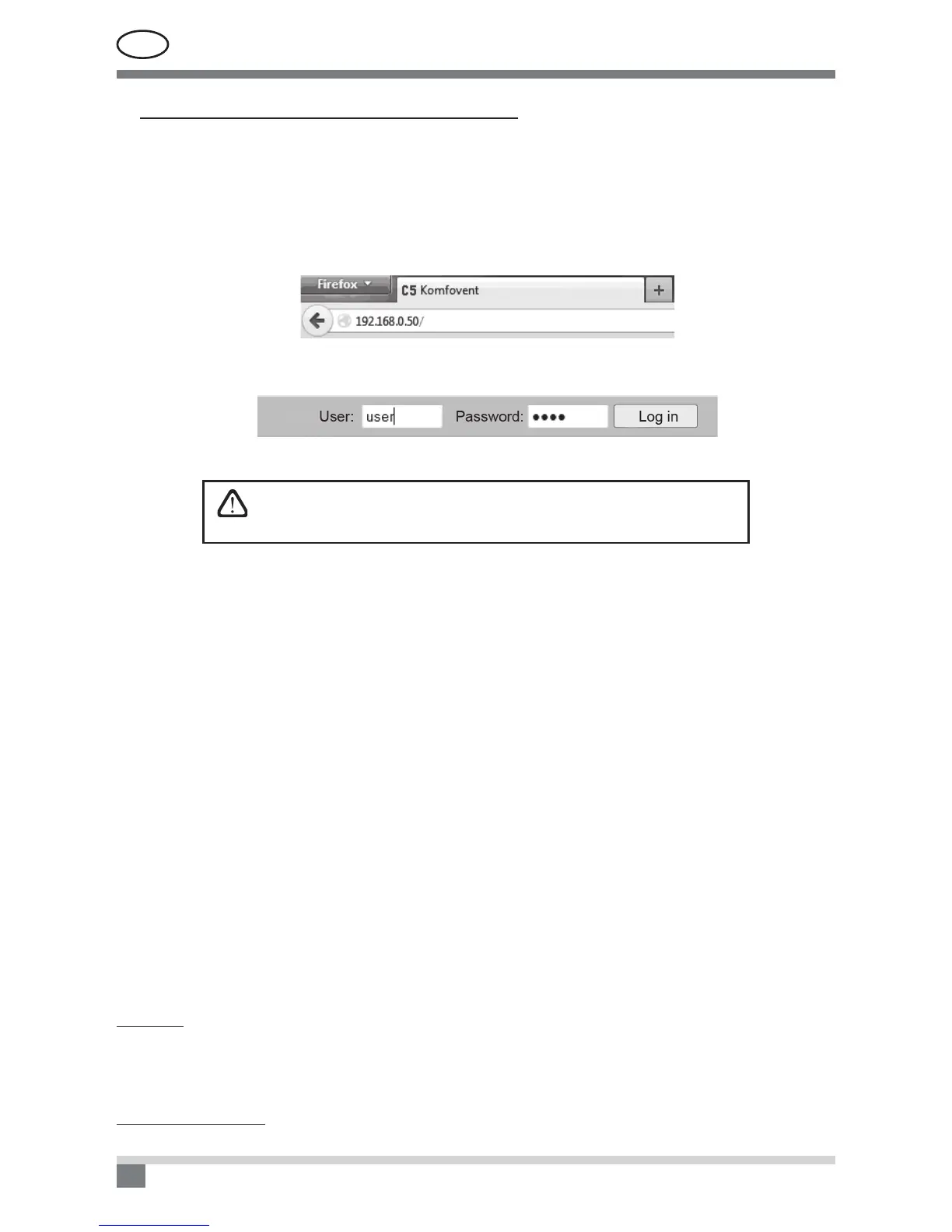

4. Entrer l’adresse IP de l’unité dans la barre d’adresse du navigateur web ; l’adresse par défaut est
192.168.0.50. Il est possible de changer cette adresse à tout moment dans le menu du réglage du panneau
de commande, ou à partir du navigateur web.
Note: Il est recommandé de travailler avec les dernières versions de navigateur web.
5. Lorsque la connexion est correctement établie, une fenêtre d’accès apparait pour saisir le nom d’utilisateur
et le mot de passe:
Note: Le nom d’utilisateur est “user”. Le mot de passe par défaut est “user”. Une fois loggé, il est possible de
modier ce mot de passe (voir réglages de l’interface utilisateur).
En cas de modication et d’oubli du mot de passe il est possible de réta-
blir le mot de passe initial par une simple restauration des paramètres
d’usine.
2.7. Option de contrôle additionnel
2.7.1. Batterie combinée change-over
Les unités équipées d’une batterie combinée change-over permettent le fonctionnement en mode chauffage
et refroidissement sur une même batterie. La régulation intégrée à l’unité permet le pilotage en mode chaud
et en mode froid. Le servomoteur de vanne se connecte directement sur la sortie de pilotage vanne chaud du
régulateur (TG1) et fonctionne par défaut en mode chauffage. Cependant, lorsque la présence d’eau froide est
détectée dans la batterie – par exemple à l’aide d’un thermostat sur l’arrivée d’eau raccordée sur les bornes
(IN4) du régulateur (en option) – la fonction refroidissement est activée, et le pilotage du servomoteur de vanne
(TG1) se fait automatiquement en mode froid.
2.7.2. Pilotage de groupes inverter à détente directe
Toutes les unités KOMPAKT permettent la régulation de groupe inverter DX à détente directe avec un pilotage
0…100 %. Pour ce faire le régulateur délivre un signal modulant 0…10V (TG2), un ordre de démarrage (DX1),
la demande de froid (DX2) et la demande de chaud (DX3) (voir illustration 1.3 b).
Trois modes de régulation sont disponibles:
1. Contrôle universel, adapté à la plupart des groupes réversibles (PI - 0…10V)
1
.
2. Contrôle adapté aux unités Panasonic.
3. Contrôle adapté aux unités Daikin.
2.7.3. Contrôle multi-étages des groupes à détente directe
Trois contacts sont disponibles pour assurer la régulation des groupes froid (voir illustration 1.3 b). Le choix de
la méthode de pilotage dépend du nombre de compresseurs et leur puissance. Lorsque chaque compresseur
est de même puissance, le pilotage peut se faire jusqu’à 3 étages (mode séquentiel). Lorsque la puissance des
compresseurs est proche du ratio 1-2-4 (la capacité de chaque étage est le double du precedent), la régulation
peut être réalisée jusqu’à 7 étages (mode binaire). Dans chaque cas l’anti-court cycle est xé à 5min.
Exemple : Sur le terminal DX1 est raccordé 1kW froid, 2kW sur DX2 et une puissance de 4kW sur DX3. Le
processus d’enclenchement sera:
1: 1 kW; 2: 2 kW; 3: 1 kW + 2 kW; 4: 4 kW; 5: 1 kW + 4 kW; 6: 2 kW + 4 kW; 7: 1 kW + 2 kW + 4 kW.
1
Réglage d’usine.
