SE
UAB AMALVA vi förbehåller oss rätten att göra ändringar utan förhandsbesked
144
C5.1-16-03-v1

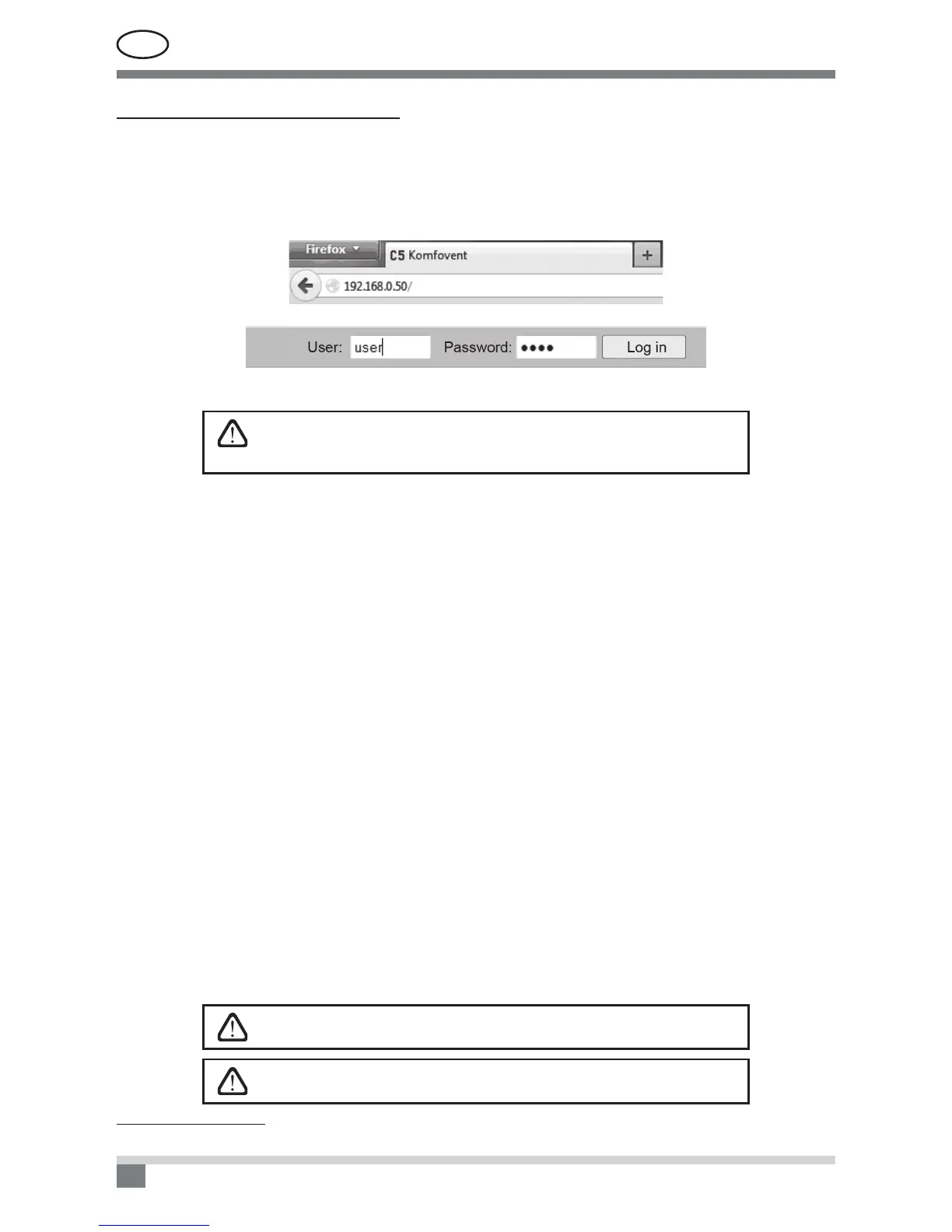

Hur du ansluter enheten direkt till din dator:
1. Koppla in ena änden av nätverkskabeln i styrenhetens port (se bild 1.3 a) och den andra änden i din dator.
2. Gå till inställningarna för ditt nätverkskort och ange IP-adress, dvs. 192.168.0.200, och subnätmask
255.255.0.0.
3. Öppna din dators webbläsare och inaktivera alla proxyservrar under inställningar.
4. I din webbläsares adressfält anger du IP-adressen för luftbehandlingsaggregatet: standard IP-adress är
192.168.0.50. Du kan ändra IP-adressen när du vill, via kontrollpanelen eller webbläsaren (se anslutnings-
inställningar).
Obs! Det rekommenderas att du laddar ner den senaste versionen av din webbläsare före användning.
Obs! Användarnamnet är ”user”. Standardlösenordet är också ”user”. Efter inloggning kan användaren ändra
lösenordet till valfritt lösenord (se Inställningar för gränssnitt).
Om användaren glömmer det nya lösenordet, kan standardlösenordet
återställas. För att göra detta, behöver användaren återställa fabriksin-
ställningarna för luftbehandlingsaggregatet.
2.7. Ytterligare styralternativ
2.7.1. Styrning av kombinerad vattenspole
För luftbehandlingsaggregat med kombinerad vattenspole (Combi-coil - värmare och kylare i ett) är styrningen
för aktuatorns blandningsventil tillgänglig under både värme- och kyllägena. Aktuatorn är ansluten till värme-
kretsens styrterminaler och fungerar som standard endast under värmeläget. Vid överföring av feedbacksigna-
len som bekräftar att det nns kallvatten i cirkulationssystemet till den externa styrningens styrterminaler (IN4)
(t.ex. genom att ansluta ytterligare en enhet: termostat, omkopplare osv.), kommer emellertid luftkylningsfunk-
tionen att aktiveras, och aktuatorns blandningsventil (TG1) kommer att styras under luftkylningsläget.
2.7.2. Direkt styrning av den evaporativa kylaren med växelriktaren
Som standard är alla KOMPAKT-enheter utrustade med DX-kylkontroll av växelriktartyp, vilket tillåter steglös
kompressorstyrning. För växelriktarens strömkontroll nns det en modulerad signal (TG2), samt signalerna:
kylstart (DX1), kylkrav DX2, värmekrav DX3 (se bild 1.3 b).
Det nns tre olika styrmetoder:
1. Universell styrning, lämplig för de esta kylarenheter
1
.
2. Styrning anpassad för Panasonic-kylarenheter.
3. Styrning anpassad för Daikin-kylarenheter.
2.7.3. Flernivåstyrning för direkt evaporativ kylare
För luftkylning inuti luftbehandlingsaggregatet nns det 3 styrkontakter (anslutning visas på bilden 1.3 b). Det
rekommenderas att välja optimal styrmetod, beroende på hur mycket som kommer att vara kylsteg och hur
dessa kommer att fördelas. Om kapaciteten för alla steg är densamma, är endast tre styrsteg möjliga. Om kyl-
kapaciteten för stegen ligger nära förhållandet 1-2-4 (kapaciteten för vart och ett av stegen är dubbelt så stor
som för det föregående), kommer kylstyrningen att ske genom sju kylsteg.
Exempel: DX1-terminalerna är anslutna till en kylare med en kapacitet på 1 kW, DX2-terminalerna till en kylare
med 2 kW och DX3-terminalernas till en kylare med 4 kW. Styrningen sker stegvis:
1: 1 kW; 2: 2 kW; 3: 1 kW + 2 kW; 4: 4 kW; 5: 1 kW + 4 kW; 6: 2 kW + 4 kW; 7: 1 kW + 2 kW + 4 kW.
Funktion för stegrotation nns när kapaciteten för kylarna är densamma.
Antalet kylningsenheter med direkt evaporation måste anges i förhand.
1
Fabriksinställning.
