6.5. Anslutning till elnätet - kopplingar
Alla elektriska anslutningar kan endast utföras när spänningen och eventuellt nödbatteri är bortkopplade från anordningen.
För att ansluta yttre styr-, säkerhets- och signalelement använd avsedda hål (avtäckta med tätningar) i styrenhetens beklädnad.
Utför elektriska anslutningar enligt schema på bilden nedan.
Efter avslutat montage se till att elektriska ledningar inte rör vid portens rörliga element.
Kontrollera status hos anordningens ingångar och se till att alla säkerhetsanordningar är ordentligt anslutna.
Programmera drivanordningen via kontrollpanelen (se kap. 7):
OBSERVERA! Innan du börjar med något åtgärder kring styrkortet
(anslutning, underhåll) koppla bort strömförsörjningen först.

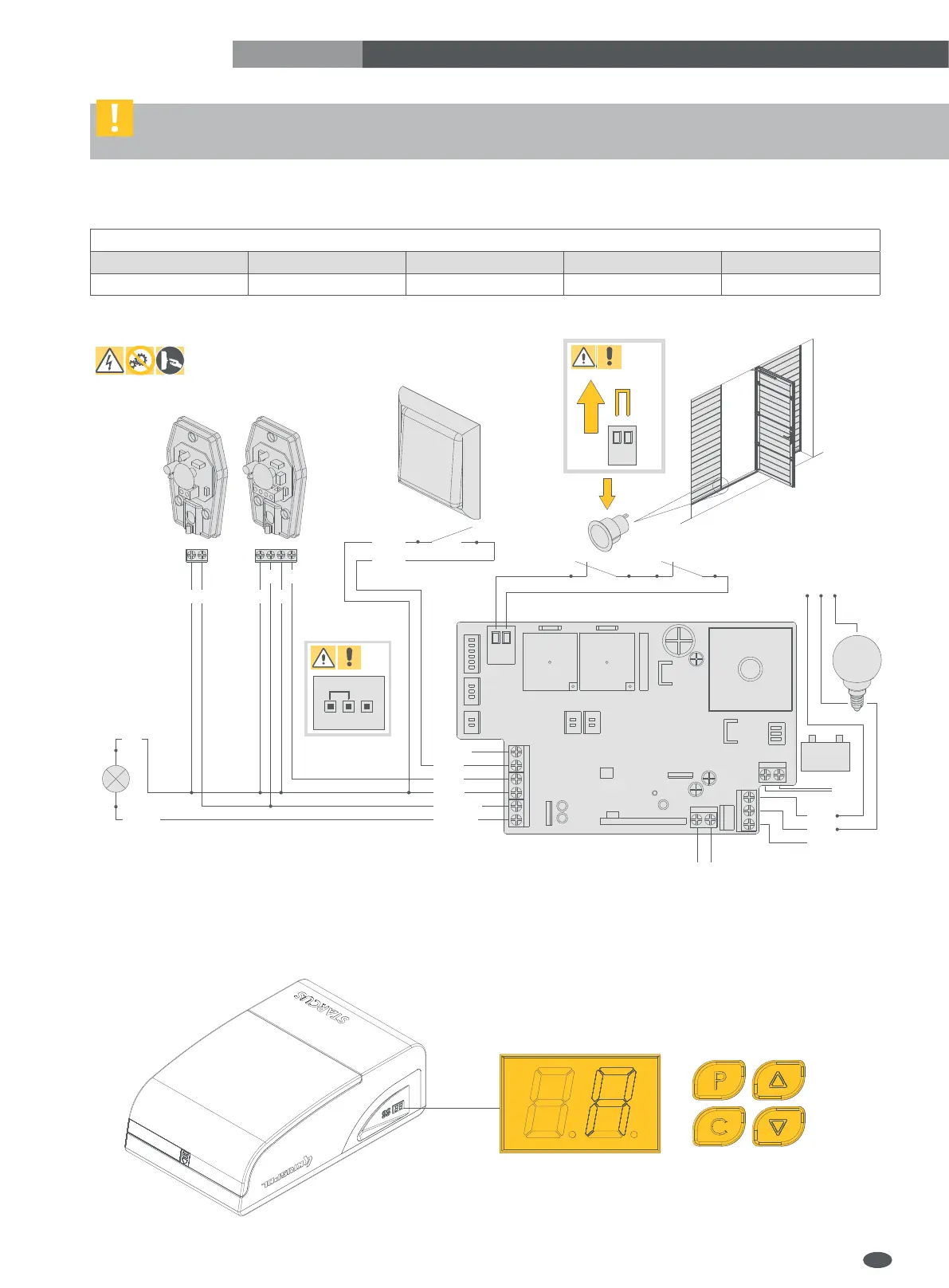

Kopplingsschema för styrkort
1 2 3 4 5
Impulsomkopplare Fotoceller Lampa Reed-brytare/STOP Nödbatteri
SE
-
+
4 FLASH
2 PB
3 PE
+24V DC
STOP
ANT
6 BAT
24V/2.4Ah
+-
COM
-
+
OUT
GND
FLASH
NC
5 DOOR
RXTX
NC
STOP
GND
GND
PB
NO
NC/NO
NC
NO
MAX
5OOW
COM
NO
NC
L
230V AC
N PE
