1. Introducere
2. Identificarea produsului și a utilizarea preconizată
Această instrucţiune este destinată utilizării de către un instalator calificat. Instalatorul care efectuează montajul unităţii de antrenare
împreună cu ușa de garaj, este responsabil pentru instalarea corectă și reglarea dispozitivului pentru asigurarea funcţionării sale
corespunzătoare.
Proprietarului ușii de garaj cu sistem automat de antrenare îi sunt transmise după instalarea acesteia:
• instrucţiunea de utilizare
• instrucţiunea întreţinerilor curente
• fișa de raportare
• declaraţia de conformitate a unităţii de antrenare semnată de un instalator autorizat (după testarea uşii de garaj împreună cu unitatea
de antrenare și garantarea că unitatea de antrenare și toate sistemele de protecţie funcţionează corespunzător).
Ușa de garaj cu mecanism de antrenare nu poate fi utilizată înainte de a fi verificată și pusă în funcţiune așa cum este descris în capitolul 8:
„Punerea în funcţiune pentru exploatare”
În cazul în care aveţi orice dubii, nu începeţi instalarea, dar contactaţi producătorul pentru clarificări - compania Krispol sau un centru
de service.
Datele de identificare ale produsului sunt înscrise pe plăcuţa de identificare fixată pe capul unităţii de antrenare. Unitatea de antrenare există
în două versiuni diferite: STARCUS K06 și STARCUS K10.
Unitatea de antrenare confortabilă cu un design modern este proiectată pentru antrenarea automată a ușilor de garaj segmentate.
Este disponibilă în două puteri, care corespund uşilor cu o suprafaţă maximă de 8 m
2
sau 14m
2
.
Este dotată cu:
• sistem amperometric de detectare a obstacolelor - atunci când întâlnește un obstacol, unitatea de antrenare își schimbă direcţia de
deplasare,
• funcţia de pornire și oprire lină, pentru a evita bruscarea puternică la deschiderea și închiderea porţii,
• o iluminare LED integrată care iluminează garajul (cu o durată de funcţionare de trei minute),
• protecţie la suprasarcină,
• opţiunea de programare a închiderii automate,
• afișaj LED care facilitează programarea funcţiilor.
Există posibilitatea de atașare:
• a unui microîntrerupător pentru ușa de service, care blochează mișcarea ușii de garaj după deschiderea ușii de service.
• fotocelule și capacitatea de utilizare a deconectării unităţii de antrenare în regim de urgenţă din exterior, în cazul unei pene de curent.
Conţinutul setului de bază:
• unitate de antrenare cu receptor radio integrat 433,92 MHz,
• emiţător cu 3-canale,
• șină cu curea sau lanţ (la alegere),
• elemente de montaj.
Descrierea detaliată a componentelor se află la capitolul 5.2 (a se vedea pag. 121).
Sistemul de antrenare trebuie să fie instalat la o înălţime minimă de cel puţin 2,5 m deasupra nivelului podelei sau celui de acces.
Unitatea nu poate fi utilizată cu o ușă de garaj care are găuri cu un diametru mai mare de 50 mm, cu muchii sau părţi proeminente,
pe care o persoană ar putea să calce sau pe care ar putea să le apuce.

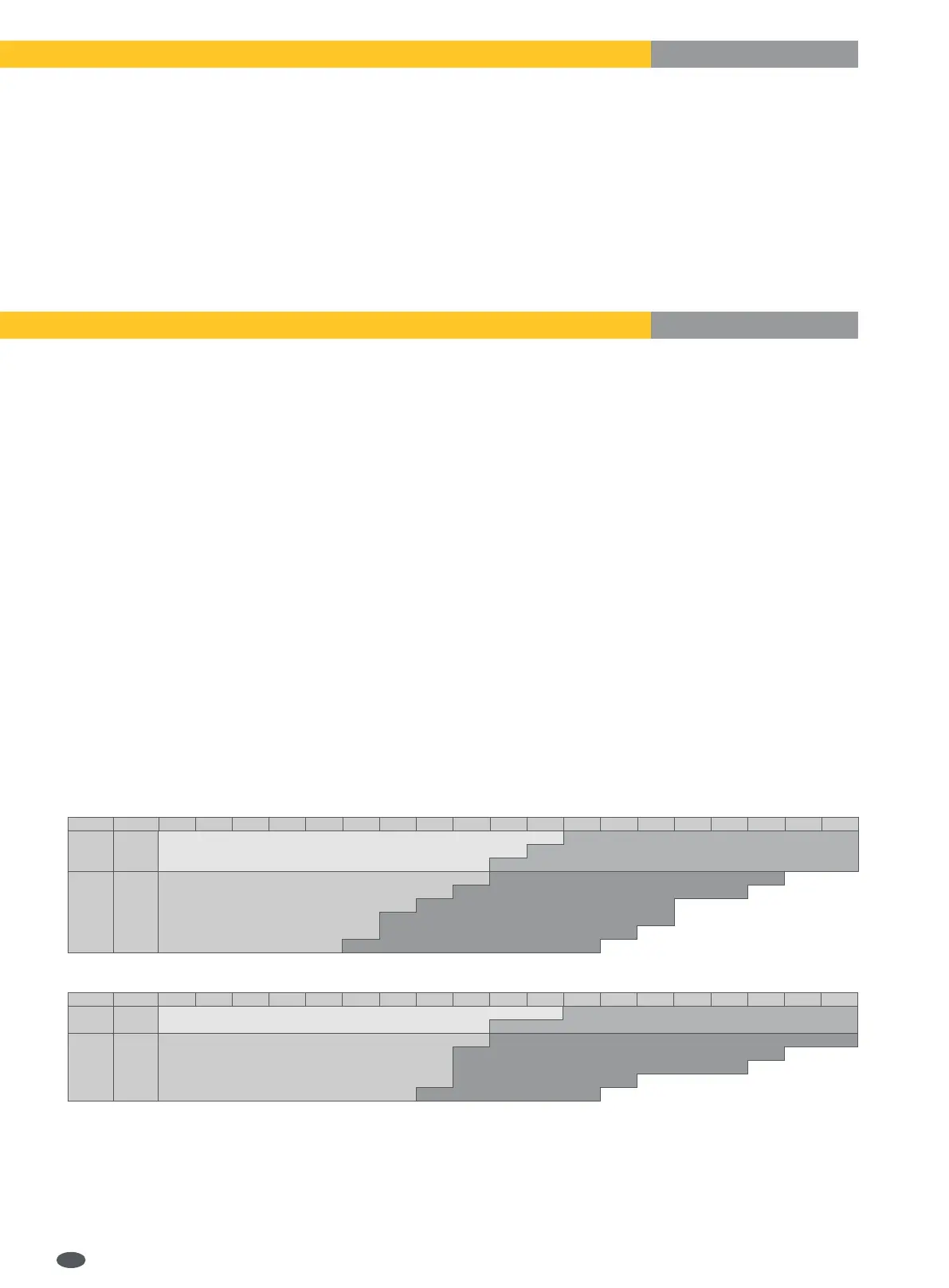

Unitatea de antrenare este prevăzută pentru uși de garaj segmentate care au următorii parametri:
Wn - adâncimea de instalare la ușa de garaj cu unitate de antrenare
A - 600N, 3100mm
B - 600N, 4000mm
C - 1000N, 3100mm
D - 1000N, 4000mm
RO
CONDUCERE N, L, SL, NH, E
CONDUCERE H
Wn lăţ./înălţ. 2200 2300 2400 2500 2600 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000 5250 5500 5750 6000
3160
2000
2125
4060
2250
2375
2500
2625
2750
C
A
B
D
Wn lăţ./înălţ. 2200 2300 2400 2500 2600 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000 5250 5500 5750 6000
3160
2000
2125
2250
4060
2375
2500
2625
2750
2875
3000
A C
B
D
