17
6.5. Podłączenie do instalacji elektrycznej – połączenia
Wszystkie połączenia elektryczne muszą być wykonane po odcięciu napięcia do urządzenia i z odłączonym ewentualnym akumulatorem
awaryjnym.
Aby podłączyć zewnętrzne urządzenia sterujące, zabezpieczające i sygnalizacyjne, należy wykorzystać przewidziane do tego celu otwory
(zaślepione uszczelkami) w obudowie centrali sterującej.
Należy wykonać połączenia elektryczne zgodnie ze schematem na poniższym rysunku.
Po zakończeniu montażu należy sprawdzić, czy przewody elektryczne nie dotykają ruchomych elementów bramy.
Sprawdź stan wejść urządzenia i upewnij się, że wszystkie zabezpieczenia są prawidłowo podłączone.
Zaprogramuj napęd za pomocą panelu kontrolnego (patrz rozdz. 7):
WAŻNE! Przed przystąpieniem do jakichkolwiek prac przy płycie sterującej
(podłączanie, konserwacja), zawsze należy odciąć zasilanie.

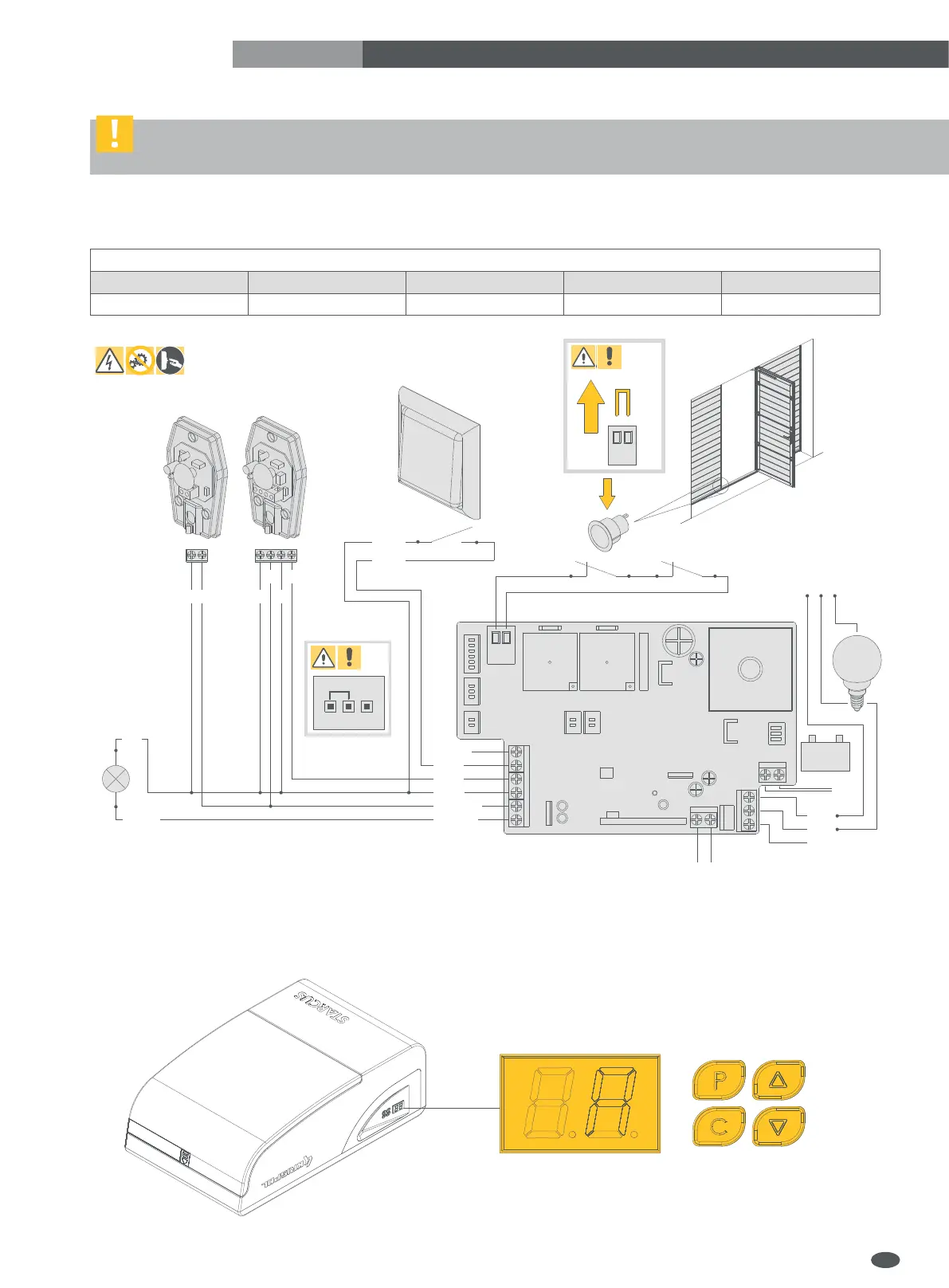

Schemat połączeń płyty sterującej
1 2 3 4 5
Przełącznik impulsowy Fotokomórki Lampa Kontaktorn/STOP Akumulator awaryjny
PL
-
+
4 FLASH
2 PB
3 PE
+24V DC
STOP
ANT
6 BAT
24V/2.4Ah
+-
COM
-
+
OUT
GND
FLASH
NC
5 DOOR
RXTX
NC
STOP
GND
GND
PB
NO
NC/NO
NC
NO
MAX
5OOW
COM
NO
NC
L
230V AC
N PE
