1. Wprowadzenie
2. Identyfikacja wyrobu i przeznaczenie
Niniejsza instrukcja jest przeznaczona wyłącznie dla wykwalifikowanego personelu instalującego.
Monter instalujący napęd wraz z bramą ponosi odpowiedzialność za jej prawidłowy montaż i wyregulowanie, celem prawidłowego działania.
Właścicielowi bramy z napędem przekazywana jest po ich zainstalowaniu:
• instrukcja obsługi
• instrukcja bieżącej konserwacji
• książka raportowa
• deklaracja zgodności podpisana przez autoryzowanego montera (po przeprowadzeniu prób funkcjonalnych bramy z napędem
i upewnieniu się, że napęd, sterowanie i wszystkie zabezpieczania działają prawidłowo).
Brama z napędem nie może być użytkowana zanim nie zostanie przekazana do eksploatacji, tak jak opisano w rozdziale 8:
„Przekazanie do eksploatacji”.
W przypadku jakichkolwiek wątpliwości, nie przystępuj do instalacji, ale zwróć się o ewentualne wyjaśnienia do producenta
– firmy Krispol lub do swojego serwisu.
Dane identyfikacyjne wyrobu zamieszczono na tabliczce znamionowej przymocowanej do głowicy napędu. Napęd występuje w dwóch
wersjach: STARCUS K06 i STARCUS K10.
Komfortowy napęd o nowoczesnym designie jest przeznaczony do automatycznej obsługi segmentowych bram garażowych.
Jest dostępny w dwóch mocach, odpowiadających bramom o maksymalnej powierzchni 8 m
2
lub 14 m
2
.
Wyposażony jest w:
• amperometryczny system wykrywania przeszkody – po napotkaniu na przeszkodę, napęd zatrzymuje bramę i zmienia kierunek jej ruchu,
• funkcję łagodnego startu i płynnego zatrzymania, pozwalającą uniknąć silnego szarpnięcia podczas otwierania i zamykania bramy,
• zintegrowaną lampę LED podświetlającą otwierany garaż (trzyminutowy czas działania),
• ochronę przed przeciążeniem,
• opcję programowania automatycznego zamykania,
• wyświetlacz LED ułatwiający programowanie funkcji.
Istnieje możliwość podpięcia:
• mikrowyłącznika drzwi serwisowych, który blokuje ruch bramy po otwarciu drzwi,
• fotokomórek oraz możliwość zastosowania awaryjnego rozłączenia napędu z zewnątrz, na wypadek braku zasilania.
Zawartość podstawowego zestawu:
• napęd z wbudowanym radioodbiornikiem 433,92 MHz,
• nadajnik 3-kanałowy,
• szyna z paskiem lub łańcuchem (do wyboru),
• elementy montażowe.
Szczegółowy opis elementów składowych znajduje się w rozdz. 5.2 (patrz str. 9).
Napęd powinien być instalowany na wysokości co najmniej 2,5 m nad podłogą lub poziomem dostępu.
Napęd nie może być stosowany z bramą posiadającą otwory o średnicy większej niż 50 mm lub krawędzie bądź wystające części,
na których człowiek mógłby stanąć lub się ich uwchwycić.

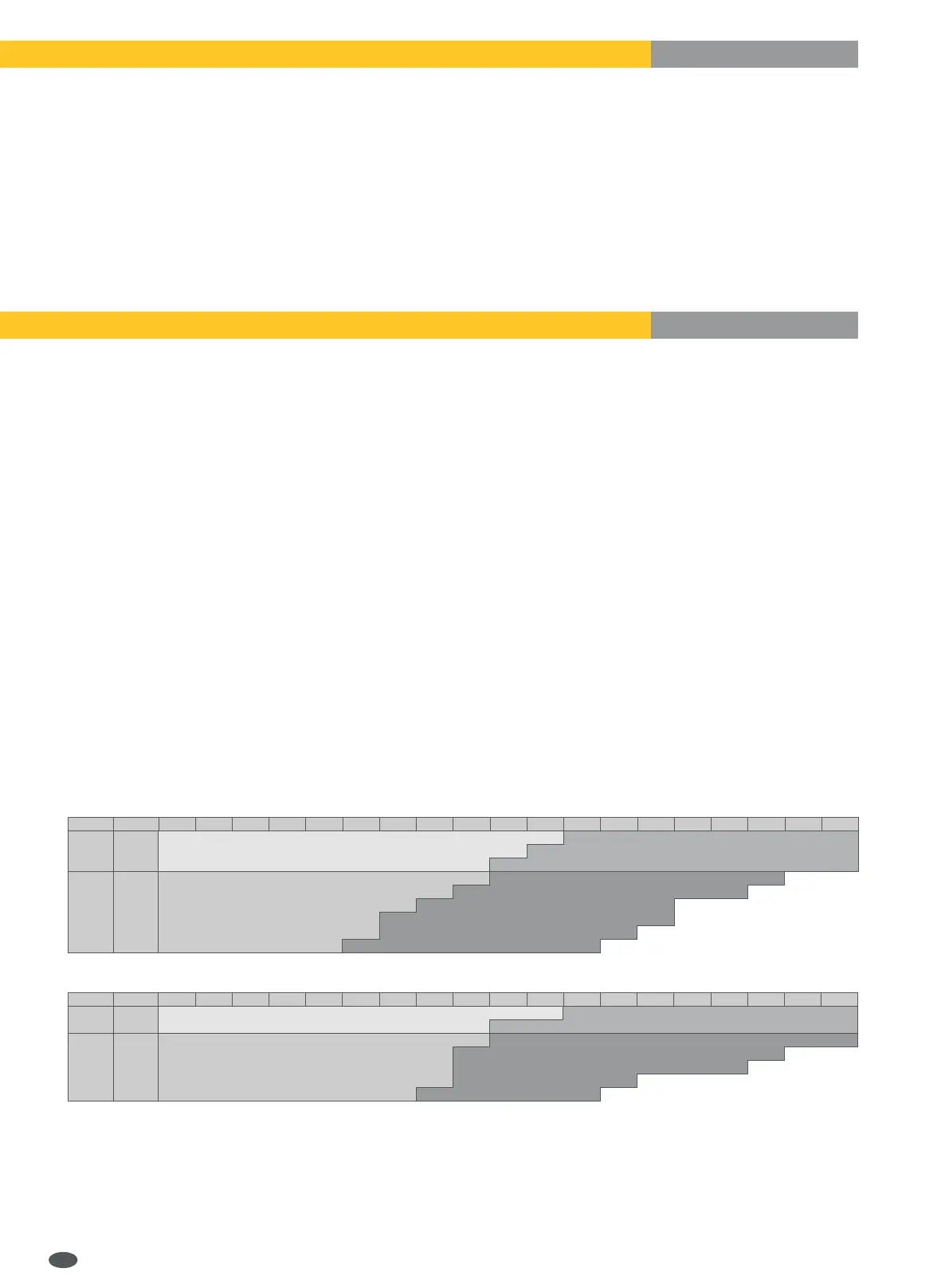

Napęd przystosowany jest do bram segmentowych garażowych o następujących parametrach:
PROWADZENIE N, L, SL, NH, E
PROWADZENIE H
Wn - głębokość zabudowy w bramie z napędem
A - 600N, 3100mm
B - 600N, 4000mm
C - 1000N, 3100mm
D - 1000N, 4000mm
PL
Wn wys.\szer. 2200 2300 2400 2500 2600 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000 5250 5500 5750 6000
3160
2000
2125
4060
2250
2375
2500
2625
2750
C
A
B
D
Wn wys.\szer. 2200 2300 2400 2500 2600 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000 5250 5500 5750 6000
3160
2000
2125
2250
4060
2375
2500
2625
2750
2875
3000
A C
B
D
