6. Montáž pohonu s vrátami
6.1. Montážne náradie
6.2. Zoznam vodičov
6.3. Vstupná kontrola pred montážou

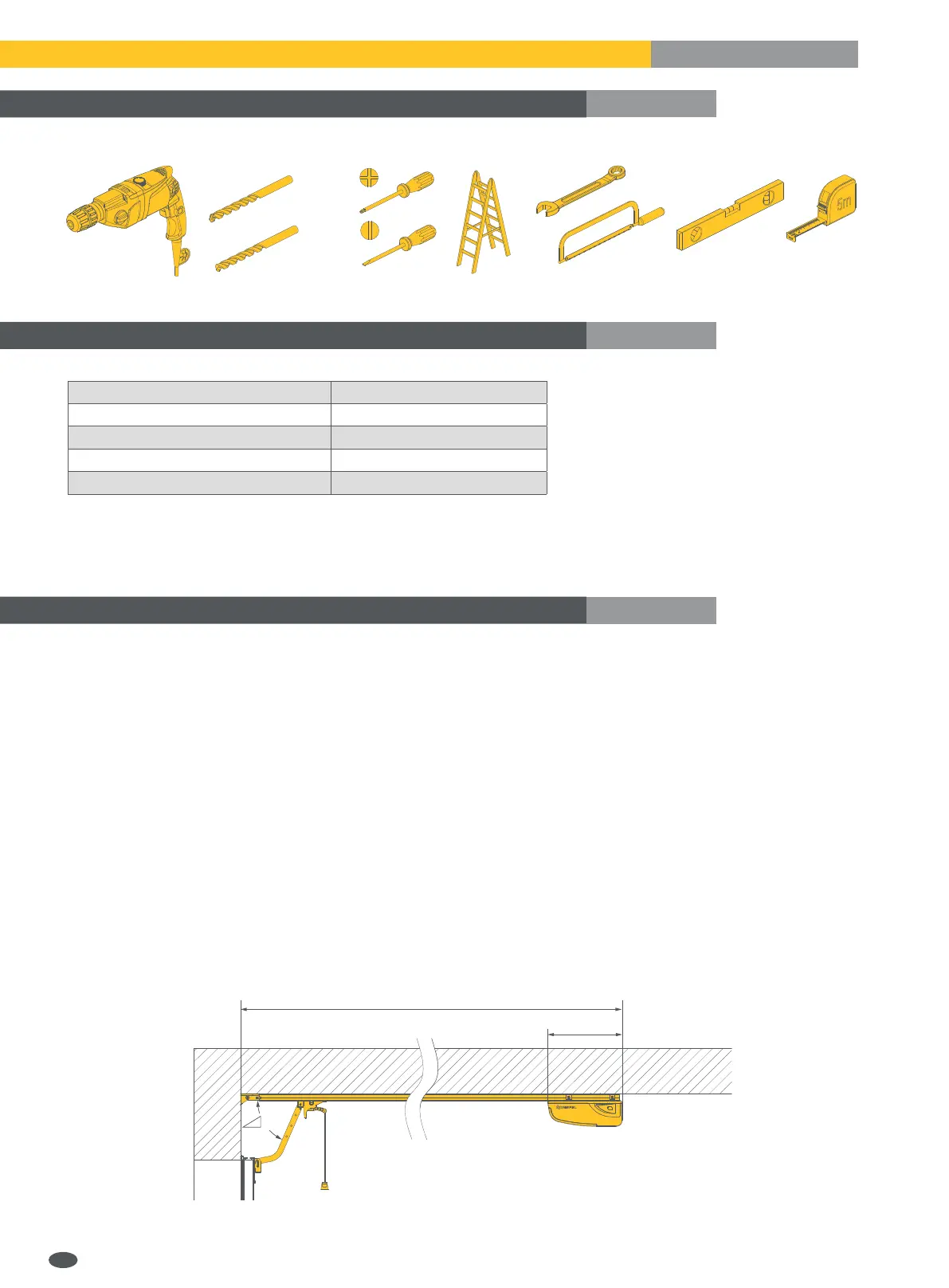

Na montáž pohonu K06/K10 je nevyhnutné nasledujúce náradie:
* Príklepová vŕtačka s vhodnými vrtákmi do betónu a do kovu.
V ďalej uvedenej tabuľke sú uvedené charakteristiky vodičov nevyhnutných na pripojenie rôznych zariadení (príslušenstvo).
Používajte iba vodiče s patričnou triedou izolácie.
Všetky práce týkajúce sa elektrickej inštalácie by mala vykonávať osoba s patričnými kvalifikáciami.
Blízko pohonu vrát je nutné inštalovať elektrickú zásuvku na 230 V s uzemnením. Voľné vodiče sa nesmú stretnúť s pohyblivými časťami
vrát ani automatickým pohonom.
Inštalácia pohonu musí byť vykonaná kvalifikovaným personálom, v súlade s predpismi, normami, právnou reguláciou
a podľa tohto návodu.
• Pred zahájením montáže overte, či všetky komponenty a materiály, ktoré budú použité, sú v ideálnom stave, vhodné na použitie
a v súlade s normami. Uistite sa, či bol zvolený správny výrobok a či sa výrobok hodí na montáž v danom prostredí.
• Overte, či podklad (konštrukcia objektu) na montáž vrát a pohonu bol pripravený správne.
• Pohon by mal byť inštalovaný vo výške aspoň 2,5 m nad podlahou alebo úrovňou prístupu.
• Pokiaľ podklad (konštrukcie objektu) nie je pripravený správne, montáž nezahájte - nebezpečenstvo úrazov s ohľadom na budúcich
užívateľov alebo poškodenie výrobku.
• Po vykonaní montáže vrát skontrolujte, či sa na celej ceste posuvu krídla, rovnako tak pri zatváraní, ako otváraní, nenachádzajú
miesta s výskytom zväčšeného trenia.
• Skontrolujte odolnosť mechanickej blokády, a či nehrozí vyskočenie vrát z vodiacich líšt.
• Skontrolujte, či mechanická konštrukcia vrát je dostatočne solídna a uistite sa, či nehrozí riziko vypadnutia vrát z vodiacich líšt.
• Uistite sa, že vráta sa pohybujú bez odporu.
• Skontrolujte, či sú vráta správne vyvážené - vráta umiestnené (ručne) do jednej polohy sa nemôžu pohnúť.
• Umiestnite vráta ručne do polohy Otvorené a Zatvorené a overte, či je trenie počas celého pohybu rovnaké a jednosmerné v každom
bode (nemôžu sa vyskytovať miesta, v ktorých je nutné použiť väčšiu silu).
• Uistite sa, či miesta, v ktorých budú inštalované jednotlivé komponenty, sú bezpečné a zaisťujú ochranu pred náhodnými rázmi.
• Uistite sa, či plochy zvolené na uchytenie fotobuniek, sú ploché a umožňujú dobré vystredenie fotobuniek.
• Skontrolujte, či sú zachované minimálne a maximálne priestory, uvedené na obrázkoch.
Ø
Ø10mm
6mm
Ø
Ø8mm
Ø10mm
6mm
3mm
6mm
8
10
13
Pripojenie Druh vodiča
fotobunky vodič 2/4x0,5 mm
2
kľúčový prepínač alebo klávesnicový spínač vodič 2x0,5 mm
2
výstražná lampa vodič 2x0,5 mm
2
Kontraktron/STOP vodič 2x0,5 mm
2
3160 / 4060 mm
320 mm
~26º
