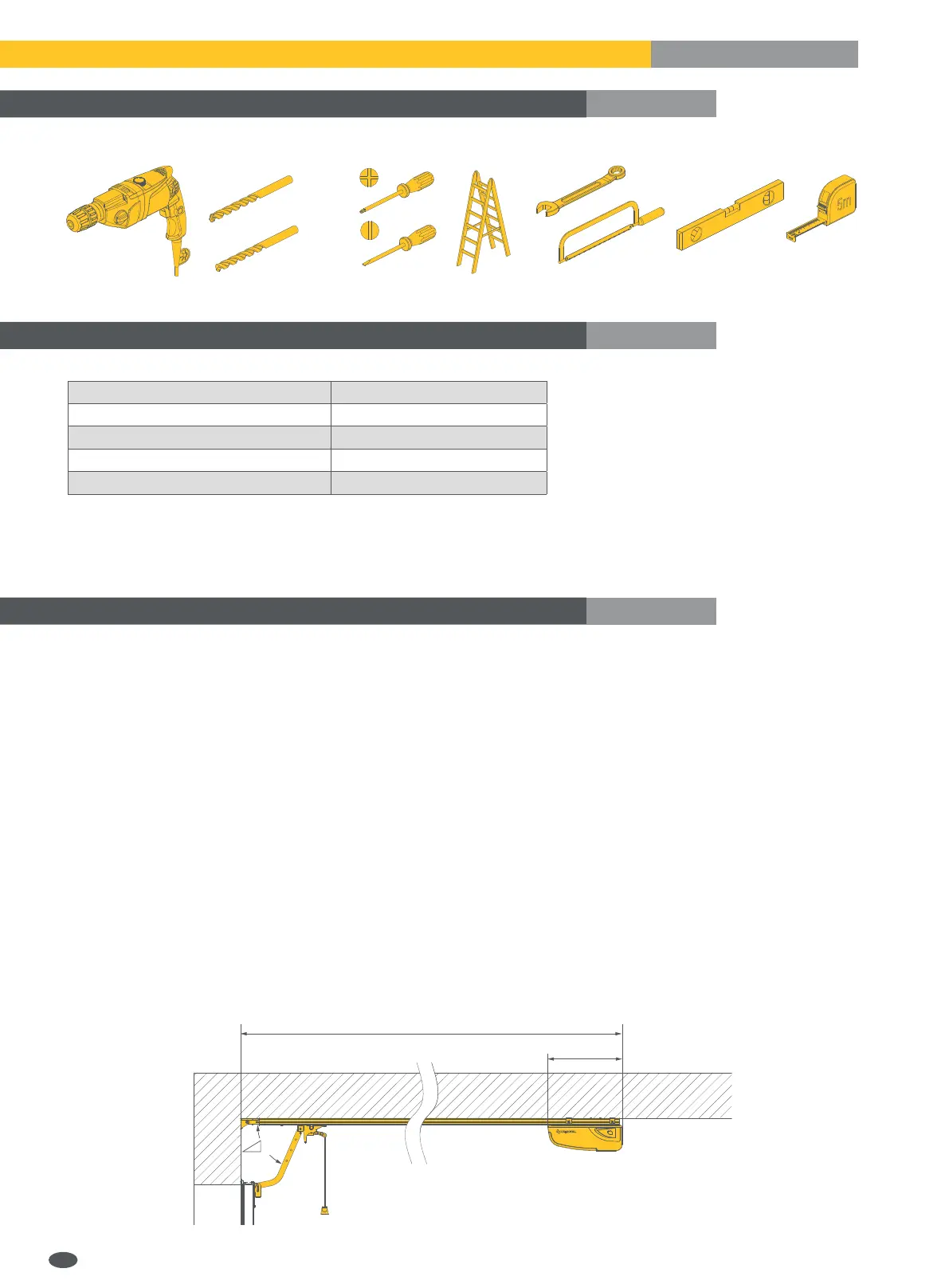

6. Montaż napędu z bramą
6.1. Narzędzia do montażu
6.2. Wykaz przewodów
6.3. Kontrola wstępna przed montażem
Do montażu napędu K06/K10 niezbędne są następujące narzędzia:
* Wiertarka udarowa z odpowiednimi wiertłami do betonu i do metalu.
W tabeli poniżej przedstawiono charakterystyki przewodów niezbędnych do podłączenia różnych urządzeń (akcesoriów).
Stosuj tylko przewody o odpowiedniej klasie izolacji.
Wszelkie prace przy instalacji elektrycznej powinna wykonywać osoba posiadająca odpowiednie kwalifikacje.
W pobliżu napędu bramy należy zainstalować gniazdko elektryczne na 230 V, z uziemieniem. Luźne przewody nie mogą zetknąć się
z ruchomymi elementami bramy ani napędu automatycznego.
Instalacja napędu musi być wykonana przez wykwalifikowany personel, zgodnie z przepisami, normami i uregulowaniami prawnymi
oraz według niniejszej instrukcji.
• Przed przystąpieniem do montażu, sprawdź, czy wszystkie elementy i materiały, jakie będą zastosowane, są w idealnym stanie,
odpowiednie do użycia i zgodne z normami. Upewnij się czy wybrano odpowiedni model oraz czy produkt nadaje się do montażu
w danym otoczeniu.
• Sprawdź czy podłoże (konstrukcja obiektu) do montażu bramy oraz napędu zostało prawidłowo przygotowane.
• Napęd powinien być instalowany na wysokości co najmniej 2,5 m nad podłogą lub poziomem dostępu.
• Jeżeli podłoże (konstrukcja obiektu) nie jest prawidłowo przygotowane nie przystępuj do montażu – ryzyko powstania zagrożeń
względem późniejszych użytkowników lub uszkodzenia produktu.
• Po zamontowaniu bramy sprawdź, czy na całej drodze przesuwu skrzydła, tak przy zamykaniu jak i przy otwieraniu, nie ma miejsc
gdzie występuje zwiększone tarcie.
• Sprawdź wytrzymałość blokad mechanicznych i sprawdź, czy nie ma niebezpieczeństwa wyskoczenia bramy z prowadnic.
• Sprawdź czy mechaniczna konstrukcja bramy jest wystarczająco solidna i upewnij się czy nie istnieje ryzyko wypadnięcia bramy
z prowadnic.
• Upewnij się, że brama porusza się bez oporów.
• Upewnij się czy brama jest dobrze wyważona - brama ustawiona (ręcznie) w jednej pozycji nie może się ruszyć.
• Ustaw bramę ręcznie w pozycji Otwarcia i Zamknięcia, upewniając się czy podczas całego ruchu tarcie jest równe i jednolite
w każdym punkcie (nie mogą występować miejsca, w których trzeba użyć większej siły).
• Upewnij się czy miejsca, w których zostaną zamontowane poszczególne elementy napędu są bezpieczne i zapewniają ochronę
przed przypadkowymi uderzeniami.
• Upewnij się czy powierzchnie wybrane do mocowania fotokomórek są płaskie i pozwalają na dobre osiowanie fotokomórek.
• Sprawdzić, czy zachowane są minimalne i maksymalne przestrzenie, podane na rysunku / rysunkach.
Ø
Ø10mm
6mm
Ø
Ø8mm
Ø10mm
6mm
3mm
6mm
8
10
13
Podłączenie Rodzaj przewodu
fotokomórki przewód 2/4x0,5 mm
2
przełącznik kluczykowy lub łącznik klawiszowy przewód 2x0,5 mm
2
lampa ostrzegawcza przewód 2x0,5 mm
2
kontraktron/STOP przewód 2x0,5 mm
2
3160 / 4060 mm
320 mm
~26º
