6.5. Připojení k elektrické instalaci - spoje
Všechny elektrické spoje musí být provedeny po vypnutí napájení a s odpojeným případně se nacházejícím nouzovým akumulátorem.
Pro připojení vnějšího řídícího prvku, bezpečnostní a signalizační, je nutné využit k tomu určené otvory (zaslepené těsněním) v krytu řídící
centrály.
Elektrické spoje je nutné provést v souladu se schématem na dále uvedeném obrázku.
Po ukončení montáže je nutné zkontrolovat, zda se elektrické vodiče nestýkají s pohyblivými částmi vrat.
Zkontrolujte stav vstupů zařízení a ujistěte se, že veškerá zabezpečení jsou správně připojená.
Naprogramovat pohon pomoci kontrolního panelu (viz kapitola 7):
DŮLEŽITÉ! Před zahájením jakýchkoliv prací na řídící desce (připojení, údržba),
vždy odpojit napájení.

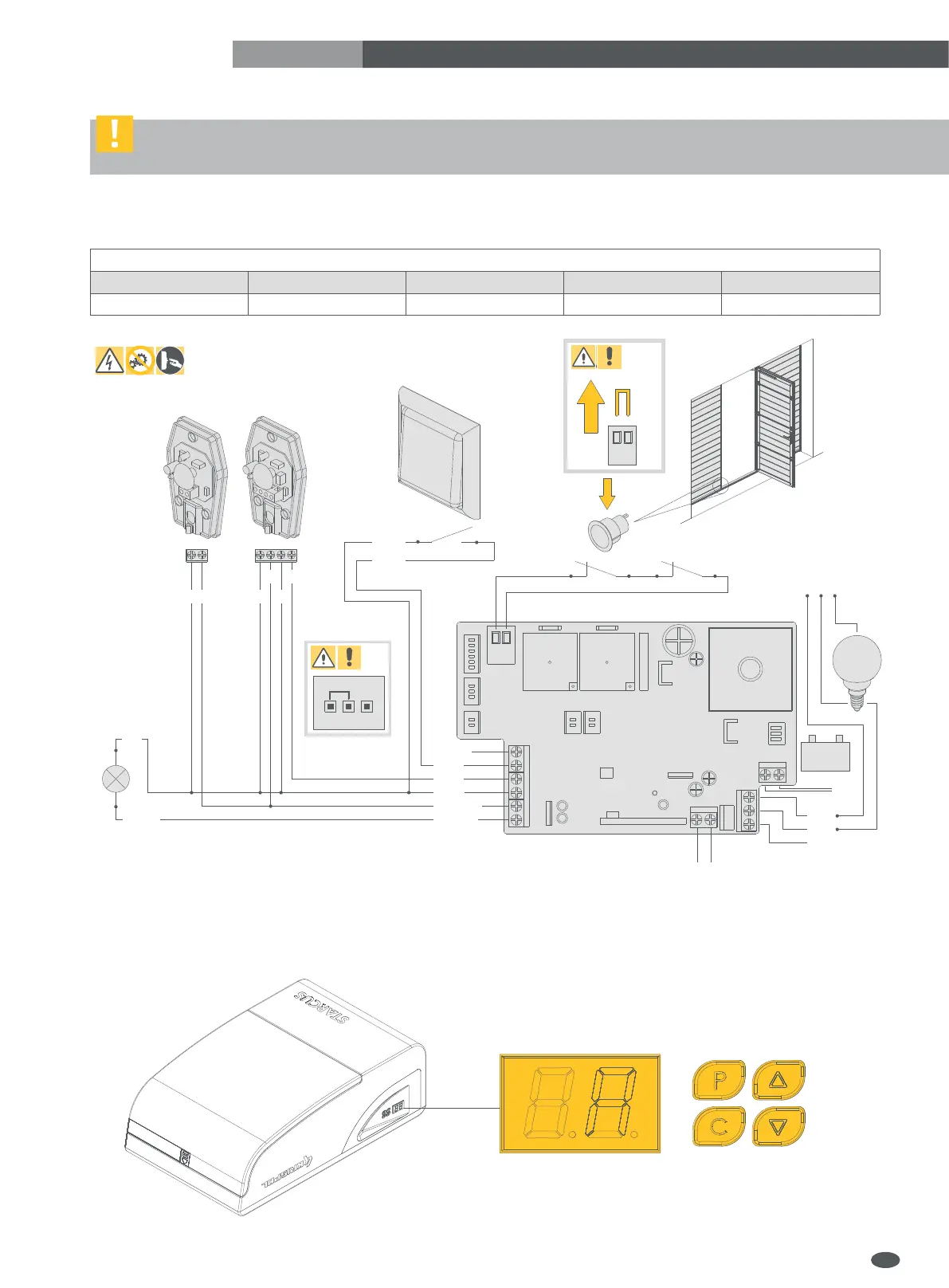

Schéma zapojení řídící desky
1 2 3 4 5
Impulzní přepínač Fotobuňky Lampa Kontaktorn/STOP Nouzový akumulátor
CZ
-
+
4 FLASH
2 PB
3 PE
+24V DC
STOP
ANT
6 BAT
24V/2.4Ah
+-
COM
-
+
OUT
GND
FLASH
NC
5 DOOR
RXTX
NC
STOP
GND
GND
PB
NO
NC/NO
NC
NO
MAX
5OOW
COM
NO
NC
L
230V AC
N PE
