1. Úvod
2. Identifikace výrobku a určení
Tento návod pro obsluhu je určen výhradně pro kvalifikovaný instalační personál.
Montér instalující pohon spolu s vraty nese odpovědnost za jeho správnou montáž a regulaci, za účelem správného fungování.
Majiteli vrat s pohonem je po jejich instalaci předán:
• návod pro obsluhu
• návod pro průběžnou údržbu
• kniha zpráv
• prohlášení o shodě podepsané autorizovaným montérem (po provedení funkčních zkoušek vrat s pohonem a ověření, že pohon,
řízení a veškeré bezpečnostní prvky fungují správně).
Vrata s pohonem nesmí být používány před jejich předáním k používání, jak bylo uvedeno v kapitole 8: „Předání k provozování“.
V případě jakýchkoliv pochybností, nezahajujte instalaci, ale obraťte se pro případná vysvětlení na výrobce – firmu Krispol nebo na svůj servis.
Identifikační údaje výrobku se nacházejí na výrobním štítku upevněném k hlavici pohonu. Pohon se vyskytuje ve dvou verzích:
STARCUS K06 a STARCUS K10.
Pohodlný pohon s moderním dizajnem je určen k automatické obsluze segmentových garážových vrat.
Je dostupný se dvěma výkony, odpovídajícími vratům s maximální plochou 8 m
2
nebo 14 m
2
.
Je vybavený:
• ampérometrický systém zjišťování překážky – po naražení na překážku pohon vrata zastaví a změní směr jejich pohybu
• funkcí pomalého startu a plynulého zastavení, umožňující předcházet silnému trhnutí během otevírání a zavírání vrat
• integrovanou LED lampu osvětlující otevíranou garáž (tříminutová provozní doba)
• ochranu proti přetížení
• možnost programování automatického zavírání
• LED displej usnadňující programování funkcí.
Existuje možnost zapojení:
• mikrovypínače servisních dveří, který blokuje pohyb vrat po otevření dveří
• fotobuněk a možnost použití nouzového odpojení pohonu z venku, v případě chybějícího napájení.
Obsah základní sestavy:
• pohon se zabudovaným radiopřijímačem 433,92 MHz
• vysílač (3-kanálový)
• kolejnice s páskem nebo řetězem (na výběr)
• montážní díly.
Podrobný popis komponent se nachází v kapitole 5.2 (viz str. 57).
Pohon by měl být instalován ve výšce alespoň 2,5 m nad podlahou nebo úrovní přístupu.
Pohon nemůže být aplikován s vraty, které mají otvory s průměrem větším než 50 mm nebo okraje, popř. vystupující části,
na něž by mohl člověk šlápnout, nebo se o ně zachytit.

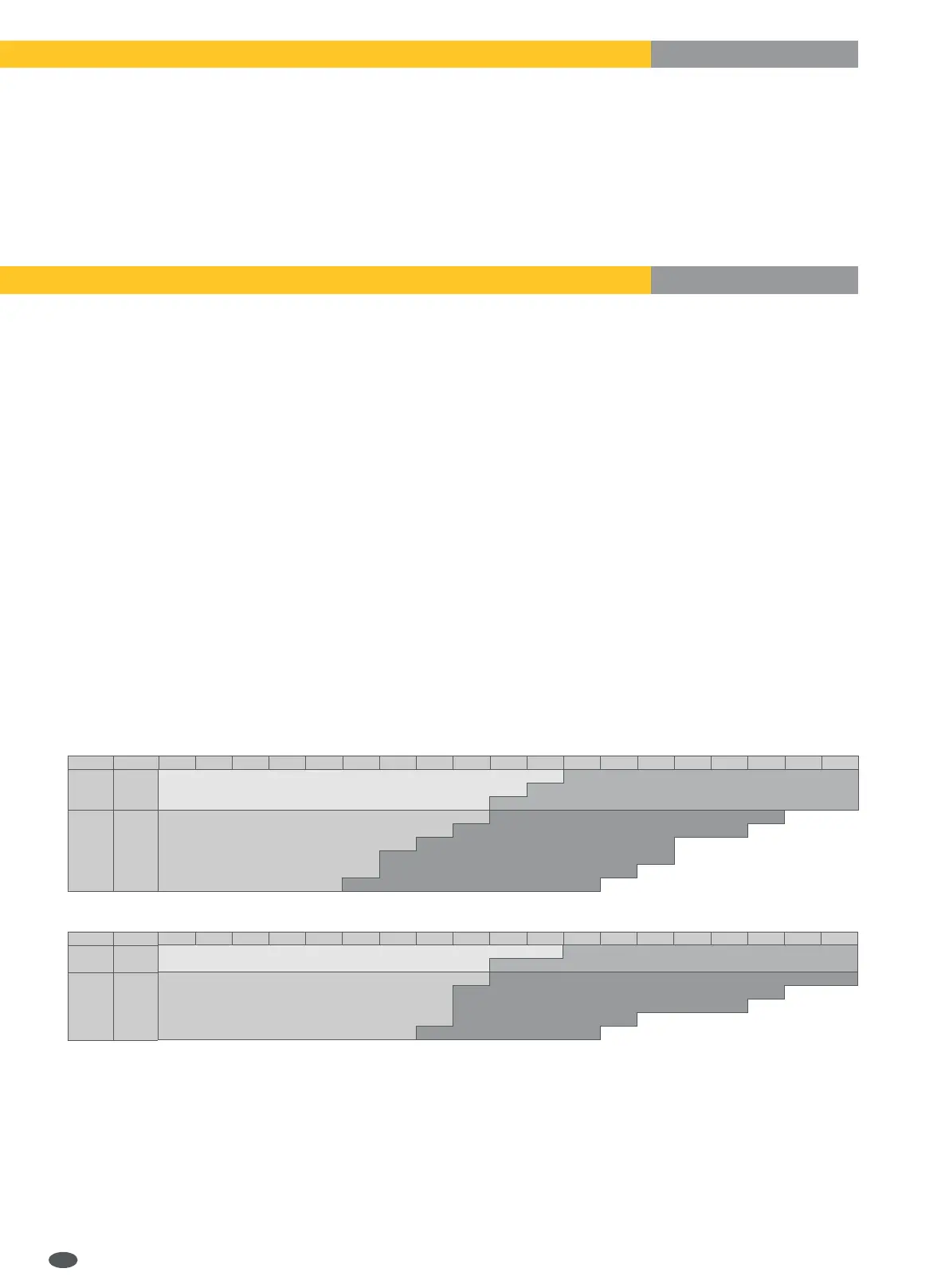

Pohon je uzpůsoben pro segmentová garážová vrata s následujícími parametry:
Wn - hloubka zabudování ve vratech s pohonem
A - 600N, 3100mm
B - 600N, 4000mm
C - 1000N, 3100mm
D - 1000N, 4000mm
CZ
VEDENÍ N, L, SL, NH, E
VEDENÍ H
Wn výš./šíř. 2200 2300 2400 2500 2600 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000 5250 5500 5750 6000
3160
2000
2125
4060
2250
2375
2500
2625
2750
C
A
B
D
Wn výš./šíř. 2200 2300 2400 2500 2600 2750 3000 3250 3500 3750 4000 4250 4500 4750 5000 5250 5500 5750 6000
3160
2000
2125
2250
4060
2375
2500
2625
2750
2875
3000
A C
B
D
